Счетчик холодной воды ВСХд с импульсным выходом квартирный. DN 15/20
Квартирные счетчики холодной воды ВСХд-15, ВСХд-20 с импульсным выходом используют для измерения объема воды, проходящей по подающему трубопроводу системы холодного водоснабжения с диаметром проходного отверстия DN 15 мм и 20 мм. Магнитоуправляемый контакт, или герконовый датчик (импульсный выход), предназначен для формирования выходных импульсов, количество которых пропорционально объему воды. Данный контакт, при наличии специального оборудования, позволяет дистанционно следить за показаниями прибора. Это удобно для случаев, когда владельцы квартиры не желают устанавливать водомер на открытом месте, выбирая место расположения за сантехникой или стиральной машиной. Крыльчатые водосчетчики этого типа оборудованы счетным механизмом со стрелочным и роликовым указателями и находят применение в быту, но могут также быть установлены в условиях лабораторий, офисов, учреждений, торговых точек и заведений различного типа.
Водосчетчики ВСХд относятся к категории одноканальных, муфтовых счетчиков сухого считывания.
Счетный механизм водосчетчика имеет стрелочный и роликовый указатели, которые и показывают измеренный объем рабочей среды, проходящей по трубопроводу в кубических метрах и его долях.
Пять роликов индикаторного устройства с цифрами черного цвета (до запятой) указывают количество измеренной воды в метрах кубических, последующие три ролика после запятой с цифрами красного цвета – десятые, сотые и тысячные доли метров кубических, а стрелочный указатель – десятитысячная доля метров кубических.
Счетчики ВСХд имеют крыльчатку, обороты вращения которой зависят от скорости потока. Определенное число оборотов крыльчатки приводит к срабатыванию герконового датчика и формированию учетного импульса. Крыльчатка настроена для срабатывания геркона при прохождении ровно одного литра воды.
Счетчики ВСХд-15 и ВСХд-20 могут быть установлены на трубопровод соответствующего диаметра, подающий воду в зданиях и сооружениях любого назначения. Наиболее часто их устанавливают в домах и квартирах граждан, в заведениях общественного питания, в офисных и административных зданиях на трубопроводах подающих холодную питьевую воду.
Работа счетчика основана на преобразовании объемного расхода (скорости потока) воды в трубопроводе в показания счетного устройства. Скорость вращения крыльчатки пропорциональна расходу, а число оборотов - объему пропускаемой воды.
Счетчики ВСХд снабжены герконовым датчиком, который включается после прохождения каждого литра воды и может точно контролировать ее расход. Благодаря датчику, электрический импульс направляется к компьютеру, где преобразуется в цифровое значение.
Герконовый датчик обеспечивает возможность дистанционного контроля расходования воды, а компьютерная программа позволяет систематизировать импульсы и получить график потребления воды в зависимости от времени.

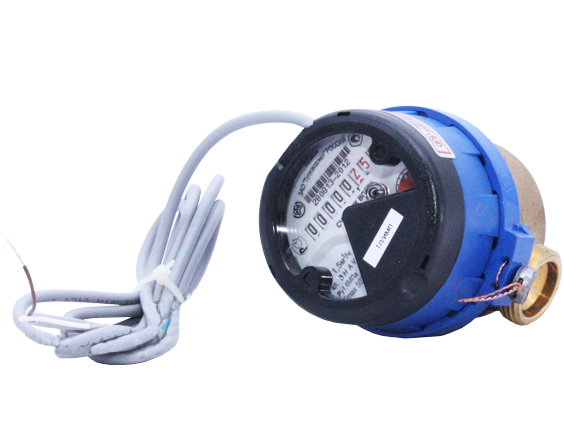

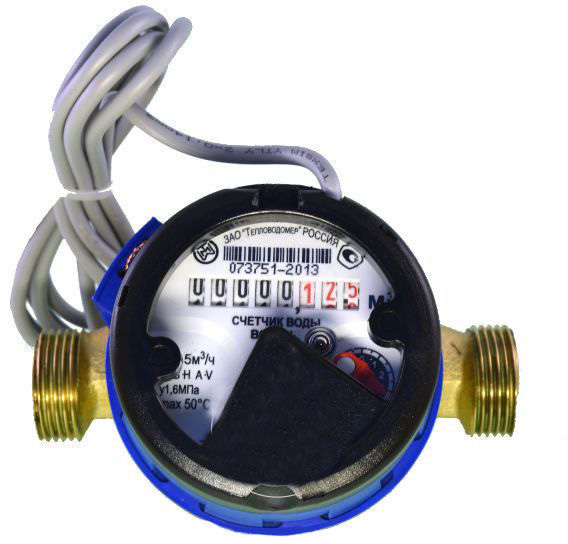

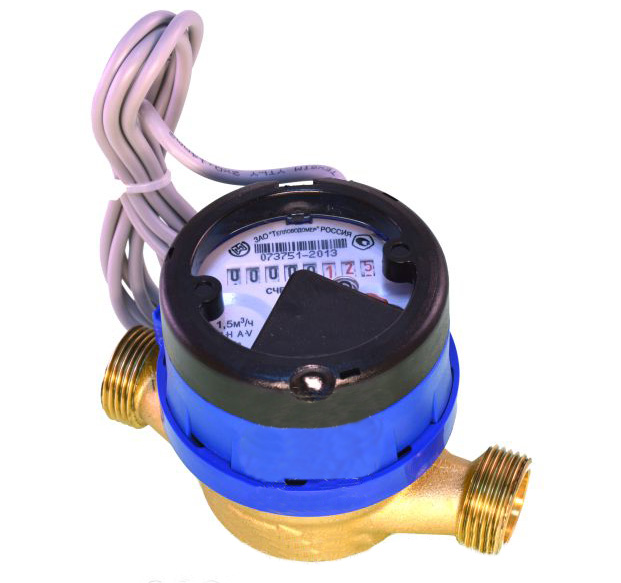

Виды поставляемых счетчиков холодной воды ВСХд Тепловодомер и их характеристики:
|
Модель счетчика |
ВСХд-15-02 (110мм) |
ВСХд-15-02 (80мм) |
ВСХд-15-03 |
ВСХд-20 |
| Изображение |
|
|
|
|
| Диаметр условного прохода, DN, мм | 15 | 15 | 15 | 20 |
| Присоединение |
резьбовое 3/4” |
резьбовое 3/4” |
резьбовое 3/4” |
резьбовое 1” |
| Тип | крыльчатый, одноструйный, сухого типа | крыльчатый, одноструйный, сухого типа | крыльчатый, одноструйный, сухого типа | крыльчатый, одноструйный, сухого типа |
| Масса, кг | 0,6 | 0,6 | 0,3 | 0,75 |
| Среда | холодная вода | холодная вода | холодная вода | холодная вода |
| Номинальный расход, м3/ч | 1,5 | 1,5 | 1,5 | 2,5 |
| Температура воды, °С | +5...+50 | +5...+50 | +5...+50 | +5...+50 |
| Монтажная длина, L, мм | 110 | 80 | 110 | 130 |
| Монтажная длина с присоединителями, L1, мм | 190 | 160 | 190 | 230 |
| Высота, H, мм | 85 | 85 | 85 | 85 |
| Наименьший расход Qmin Класс А / Класс В, м3/час | 0,06/0,03 | 0,06/0,03 | 0,06/0,03 | 0,1/0,05 |
| Переходный расход Qt Класс А / Класс В, м3/час | 0,15/0,12 | 0,15/0,12 | 0,15/0,12 | 0,25/0,2 |
| Номинальный расход Qn класс А и класс В, м3/час | 1,5 | 1,5 | 1,5 | 2,5 |
| Наибольший расход Qmax класс А и класс В, м3/час | 3,0 | 3,0 | 3,0 | 5,0 |
| Наибольшее количество воды, измеренное счетчиком, за сутки / за месяц, 1000×м3 | 0,038 / 1,125 | 0,038 / 1,125 | 0,038 / 1,125 | 0,063 / 1,875 |
| Порог чувствительности, м3/ч, не более | 0,01 | 0,01 | 0,01 | 0,02 |
| Максимальное рабочее давление, МПа | 1,6 | 1,6 | 1,6 | 1,6 |
| Потеря давления, МПа | при максимальном расходе не превышает 0,1 | при максимальном расходе не превышает 0,1 | при максимальном расходе не превышает 0,1 | при максимальном расходе не превышает 0,1 |
| Наибольшее значение роликового указателя | 99999,999 | 99999,999 | 99999,999 | 99999 |
| Наименьшая цена деления | 0,00005 | 0,00005 | 0,00005 | 0,00005 |
| Цена одного выходного импульса на контакте (датчике), м3 | 0,001 (0,01 - по заказу) |
0,001 (0,01 - по заказу) |
0,001 (0,01 - по заказу) |
0,001 (0,01 - по заказу) |
| Материал корпуса | латунь | латунь | композитный (высокопрочная пластмасса) | латунь |
| Счетный механизм | восьмиразрядный барабанный | восьмиразрядный барабанный | восьмиразрядный барабанный | восьмиразрядный барабанный |
| Вид индикаторов | роликовые, стрелочные | роликовые, стрелочные | роликовые, стрелочные | роликовые, стрелочные |
| Число индикаторов | 1 роликовый 1 стрелочный |
1 роликовый 1 стрелочный |
1 роликовый 1 стрелочный |
1 роликовый 1 стрелочный |
| Монтаж | горизонтальный и вертикальный | горизонтальный и вертикальный | горизонтальный и вертикальный | горизонтальный и вертикальный |
| Прямые участки | 5DN перед и 1DN после счетчика | 5DN перед и 1DN после счетчика | 5DN перед и 1DN после счетчика | 5DN перед и 1DN после счетчика |
| Межповерочный интервал, лет | 6 | 6 | 6 | 6 |
| Гарантия, лет | 2 | 2 | 2 | 2 |
| Средний срок службы, не менее, лет | 12 | 12 | 12 | 12 |
| Габаритные размер тары ДхВхШ, мм | 150х90х90 | 150х90х90 | 150х90х90 | 150х90х90 |
Преимущества:
- Простота конструкции
- Удобство дистанционного снятия показаний в любой момент (при использовании импульсного выхода в паре со спец. оборудованием)
- Высокая точность измерений
- Надежность, длительный срок эксплуатации при соблюдении определенных условий
- Прочные материалы комплектующих особенно в частях, соприкасающихся с водой
- Высокая степень антимагнитной защиты
- Возможность монтажа при помощи присоединителей на любом участке трубопровода
- Малые габариты и возможность установки в условиях ограниченного пространства
- Возможность установки как горизонтальном, так и в вертикальном положении
- Качество европейской сборки
Комплект поставки:
- Счетчик воды - 1 шт
- Паспорт - 1 шт
- Упаковка - 1 шт
Присоединители для счетчиков воды DN 15; 20 (ниппель – 2 шт., гайка накидная – 2 шт., прокладка – 2 шт.) в комплект поставки не входят и комплектуются по отдельному заказу.
Размеры:
Гидравлическое сопротивление:
Условия эксплуатации счетчиков воды ВСХд:
Счетчики воды ВСХд устанавливают на трубопровод подачи холодной воды температурой от +5 до +50 °С и давлением подачи рабочей среды не более 1,6 МПа. Водосчетчики ВСХд не могут быть установлены в помещениях или колодцах, которые могут быть подвергнуты затоплению. С этой целью существуют нормативные показатели расположения водосчетчиков данного типа на определенной высоте относительно пола. Допустимый уровень влажности в месте установки счетчика составляет 80%.
Пропускная способность трубопроводов с условным диаметром 15 и 20 мм соответствует 1,5 и 2,5 м3/ч соответственно. При этом счетчики воды ВСХд не рекомендуется использовать там, где трубопровод эксплуатируется при максимальном расходе воды более 1 часа в сутки. Гарантированный срок службы счетчика соответствует заявленному при условии, что через него проходит не более 38/63 м3 воды в сутки или 1125/1875 м3 воды в месяц, для DN15/20 соответственно.
Качество воды должно соответствовать всем санитарным нормам, которые касаются питьевой воды, а также требованиям стандартов технической части, а именно:
• наибольшее давление в трубопроводе может быть 16 кгс/см2 (1,6 МПа);
• допустимый температурный диапазон воды от +5 до +50°С.
Кроме того, в воде не допускается наличие твердых примесей, способных привести к повреждению крыльчатки. Даже незначительные нарушения могут привести к проблемам, а именно нарушат точность измерения. Показания счетчиков производятся роликовыми и стрелочным датчиками, фиксирующими доли и целые кубометры воды.
Счетчики ВСХд могут быть установлены как в вертикальном, так и в горизонтальном положении.
Не допускается эксплуатация приборов учета этой марки при температуре воздуха ниже 5 °С и в условиях открытого пространства на улице, поэтому помещения в месте их установки должны быть отапливаемыми.
Длительный срок эксплуатации прибора и высокая точность измерений гарантируются при условии, что объем рабочей среды, проходимой через счетчики не превышает максимальные значения, указанные в технических характеристиках.
Поверка счетчиков ВСХд проводится 1 раз в 6 лет.
Установка счетчиков воды ВСХд:
Монтаж водосчетчиков ВСХд может осуществляться как на горизонтальном, так и на вертикальном участке трубопровода, постоянно заполненном водой. В первом случае его монтируют циферблатом вверх, и он работает в диапазоне расходов В-класса. При вертикальном расположении водомер работает в диапазоне расходов А-класса. Во избежание погрешностей, счетчики устанавливают так, чтобы до счетчика оставался прямой отрезок трубы протяженностью не менее 75 / 100 мм (5 диаметров трубы), а после него - прямой участок длиной не менее одного диаметра, то есть 15 / 20 мм, соответсвенно, для счетчиков с DN 15 и 20 мм. Несоблюдение этих требований приведет к возникновению дополнительной погрешности в измерениях. Это условие можно не соблюдать, если монтаж ведется с помощью заводского комплекта присоединителей.
Место установки выбирается с таким расчетом, чтобы измерительный прибор всегда был заполнен водой. Вблизи от месторасположения измерительного прибора на расстоянии 2 м не должно быть никаких устройств, создающих магнитное поле, способных сбить его показания.
Счетчик ВСХд располагают таким образом, чтобы стрелка на корпусе совпадала с направлением рабочего потока в трубопроводе. Для замены и ремонта счетчика перед ним по ходу направления воды и после него устанавливают вентили или шаровые краны, позволяющие при необходимости перекрыть поток, а также спускники для организации стока воды из трубопровода на отключаемом участке. До счетчика и после него, но перед запорной арматурой рекомендуется размещать магнитно-механические фильтры для очистки воды от крупных загрязнений, которые прочищают раз в полгода или при необходимости при заметном снижении напора воды.
