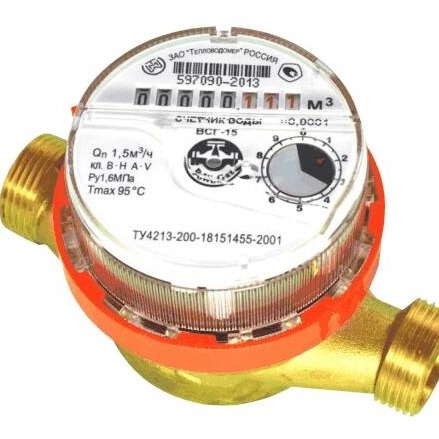

Счетчик горячей воды ВСГ квартирный. DN 15/20
Квартирные счетчики горячей воды ВСГ-15, ВСГ-20 используют для измерения объема горячей или холодной воды, проходящей по подающему трубопроводу системы горячего или холодного водоснабжения с диаметром проходного отверстия DN 15 мм и 20 мм. Крыльчатые водосчетчики этого типа оборудованы счетным механизмом со стрелочным и роликовым указателями.
Водосчетчики ВСГ относятся к категории одноканальных, муфтовых счетчиков сухого считывания.
Счетный механизм водосчетчика имеет стрелочный и роликовый указатели, которые и показывают измеренный объем рабочей среды, проходящей по трубопроводу в кубических метрах и его долях.
Пять роликов индикаторного устройства с цифрами черного цвета (до запятой) указывают количество измеренной воды в метрах кубических, последующие три ролика после запятой с цифрами красного цвета – десятые, сотые и тысячные доли метров кубических, а стрелочный указатель – десятитысячная доля метров кубических.
Счетчики ВСГ-15 и ВСГ-20 могут быть установлены на трубопровод соответствующего диаметра, подающий воду в зданиях и сооружениях любого назначения. Наиболее часто их устанавливают в домах и квартирах граждан, в заведениях общественного питания, в офисных и административных зданиях на трубопроводах подающих горячую воду.
Работа счетчика основана на преобразовании объемного расхода (скорости потока) воды в трубопроводе в показания счетного устройства. Скорость вращения крыльчатки пропорциональна расходу, а число оборотов - объему пропускаемой воды.
|
Модель счетчика |
ВСГ-15-02 (110мм) |
ВСГ-15-02 (80мм) |
ВСГ-15-03 |
ВСГ-20 |
| Изображение |
|
|
|
|
| Диаметр условного прохода, DN, мм | 15 | 15 | 15 | 20 |
| Присоединение |
резьбовое 3/4” |
резьбовое 3/4” |
резьбовое 3/4” |
резьбовое 1” |
| Тип | крыльчатый, одноструйный, сухого типа | крыльчатый, одноструйный, сухого типа | крыльчатый, одноструйный, сухого типа | крыльчатый, одноструйный, сухого типа |
| Масса, кг | 0,6 | 0,6 | 0,3 | 0,75 |
| Среда | горячая вода | горячая вода | горячая вода | горячая вода |
| Номинальный расход, м3/ч | 1,5 | 1,5 | 1,5 | 2,5 |
| Температура воды, °С | +5...+95 | +5...+95 | +5...+95 | +5...+95 |
| Монтажная длина, L, мм | 110 | 80 | 110 | 130 |
| Монтажная длина с присоединителями, L1, мм | 190 | 160 | 190 | 230 |
| Высота, H, мм | 75 | 75 | 75 | 75 |
| Наименьший расход Qmin Класс А / Класс В, м3/час | 0,06/0,03 | 0,06/0,03 | 0,06/0,03 | 0,1/0,05 |
| Переходный расход Qt Класс А / Класс В, м3/час | 0,15/0,12 | 0,15/0,12 | 0,15/0,12 | 0,25/0,2 |
| Номинальный расход Qn класс А и класс В, м3/час | 1,5 | 1,5 | 1,5 | 2,5 |
| Наибольший расход Qmax класс А и класс В, м3/час | 3,0 | 3,0 | 3,0 | 5,0 |
| Наибольшее количество воды, измеренное счетчиком, за сутки / за месяц, 1000×м3 | 0,038 / 1,125 | 0,038 / 1,125 | 0,038 / 1,125 | 0,063 / 1,875 |
| Порог чувствительности, м3/ч, не более | 0,01 | 0,01 | 0,01 | 0,02 |
| Максимальное рабочее давление, МПа | 1,6 | 1,6 | 1,6 | 1,6 |
| Потеря давления, МПа | при максимальном расходе не превышает 0,1 | при максимальном расходе не превышает 0,1 | при максимальном расходе не превышает 0,1 | при максимальном расходе не превышает 0,1 |
| Наибольшее значение роликового указателя | 99999,999 | 99999,999 | 99999,999 | 99999 |
| Наименьшая цена деления | 0,00005 | 0,00005 | 0,00005 | 0,00005 |
| Материал корпуса | латунь | латунь | композитный (высокопрочная пластмасса) | латунь |
| Счетный механизм | восьмиразрядный барабанный | восьмиразрядный барабанный | восьмиразрядный барабанный | восьми- или пятиразрядный барабанный |
| Вид индикаторов | роликовые, стрелочные | роликовые, стрелочные | роликовые, стрелочные | роликовые, стрелочные |
| Число индикаторов | 1 роликовый 1 стрелочный |
1 роликовый 1 стрелочный |
1 роликовый 1 стрелочный |
1 роликовый 1 или 4 стрелочных |
| Монтаж | горизонтальный и вертикальный | горизонтальный и вертикальный | горизонтальный и вертикальный | горизонтальный и вертикальный |
| Прямые участки | 5DN перед и 1DN после счетчика | 5DN перед и 1DN после счетчика | 5DN перед и 1DN после счетчика | 5DN перед и 1DN после счетчика |
| Межповерочный интервал, лет | 6 | 6 | 6 | 6 |
| Гарантия, лет | 2 | 2 | 2 | 2 |
| Средний срок службы, не менее, лет | 12 | 12 | 12 | 12 |
| Габаритные размер тары ДхВхШ, мм | 150х90х90 | 150х90х90 | 150х90х90 |
150х90х90 |
Преимущества:
- Простота конструкции
- Надежность, длительный срок эксплуатации при соблюдении определенных условий
- Прочные материалы комплектующих особенно в частях, соприкасающихся с водой
- Высокая степень антимагнитной защиты
- Возможность монтажа при помощи присоединителей на любом участке трубопровода
- Малые габариты и возможность установки в условиях ограниченного пространства
- Возможность установки как горизонтальном, так и в вертикальном положении
- Качество европейской сборки
Комплект поставки:
- Счетчик воды - 1 шт
- Паспорт - 1 шт
- Упаковка - 1 шт
Присоединители для счетчиков воды DN 15; 20 (ниппель – 2 шт., гайка накидная – 2 шт., прокладка – 2 шт.) в комплект поставки не входят и комплектуются по отдельному заказу.
Размеры:
Гидравлическое сопротивление:
Условия эксплуатации счетчиков воды ВСГ:
Счетчики воды ВСГ устанавливают на трубопровод подачи горячей (или холодной) воды температурой от +5 до +95 °С и давлением подачи рабочей среды не более 1,6 МПа. Водосчетчики ВСГ не могут быть установлены в помещениях или колодцах, которые могут быть подвергнуты затоплению. С этой целью существуют нормативные показатели расположения водосчетчиков данного типа на определенной высоте относительно пола. Допустимый уровень влажности в месте установки счетчика составляет 80%.
Пропускная способность трубопроводов с условным диаметром 15 и 20 мм соответствует 1,5 и 2,5 м3/ч соответственно. При этом счетчики воды ВСГ не рекомендуется использовать там, где трубопровод эксплуатируется при максимальном расходе воды более 1 часа в сутки. Гарантированный срок службы счетчика соответствует заявленному при условии, что через него проходит не более 38 м3 воды в сутки или 1125 м3 воды в месяц.
Счетчики ВСГ могут быть установлены как в вертикальном, так и в горизонтальном положении.
Не допускается эксплуатация приборов учета этой марки при температуре воздуха ниже 5 °С и в условиях открытого пространства на улице, поэтому помещения в месте их установки должны быть отапливаемыми.
Длительный срок эксплуатации прибора и высокая точность измерений гарантируются при условии, что объем рабочей среды, проходимой через счетчики не превышает максимальные значения, указанные в технических характеристиках.
Поверка счетчиков ВСГ проводится 1 раз в 6 лет.
Установка счетчиков воды ВСГ:
Монтаж водосчетчиков ВСГ следует проводить на горизонтальном участке трубопровода, постоянно заполненном водой, так, чтобы до счетчика оставался прямой отрезок трубы протяженностью не менее 75 / 100 мм (5 диаметров трубы), а после него - прямой участок длиной не менее одного диаметра, то есть 15 / 20 мм, соответсвенно, для счетчиков с DN 15 и 20 мм. Несоблюдение этих требований приведет к возникновению дополнительной погрешности в измерениях. Это условие можно не соблюдать, если монтаж ведется с помощью заводского комплекта присоединителей. При необходимости водосчетчики этой марки могут быть установлены и на вертикальном отрезке трубопровода. Место установки выбирается с таким расчетом, чтобы измерительный прибор всегда был заполнен водой. Вблизи от месторасположения измерительного прибора на расстоянии 2 м не должно быть никаких устройств, создающих магнитное поле, способных сбить его показания.
Счетчик ВСГ располагают таким образом, чтобы стрелка на корпусе совпадала с направлением рабочего потока в трубопроводе. Для замены и ремонта счетчика перед ним по ходу направления воды и после него устанавливают вентили или шаровые краны, позволяющие при необходимости перекрыть поток, а также спускники для организации стока воды из трубопровода на отключаемом участке. До счетчика и после него, но перед запорной арматурой рекомендуется размещать магнитно-механические фильтры для очистки воды от крупных загрязнений, которые прочищают раз в полгода или при необходимости при заметном снижении напора воды.
