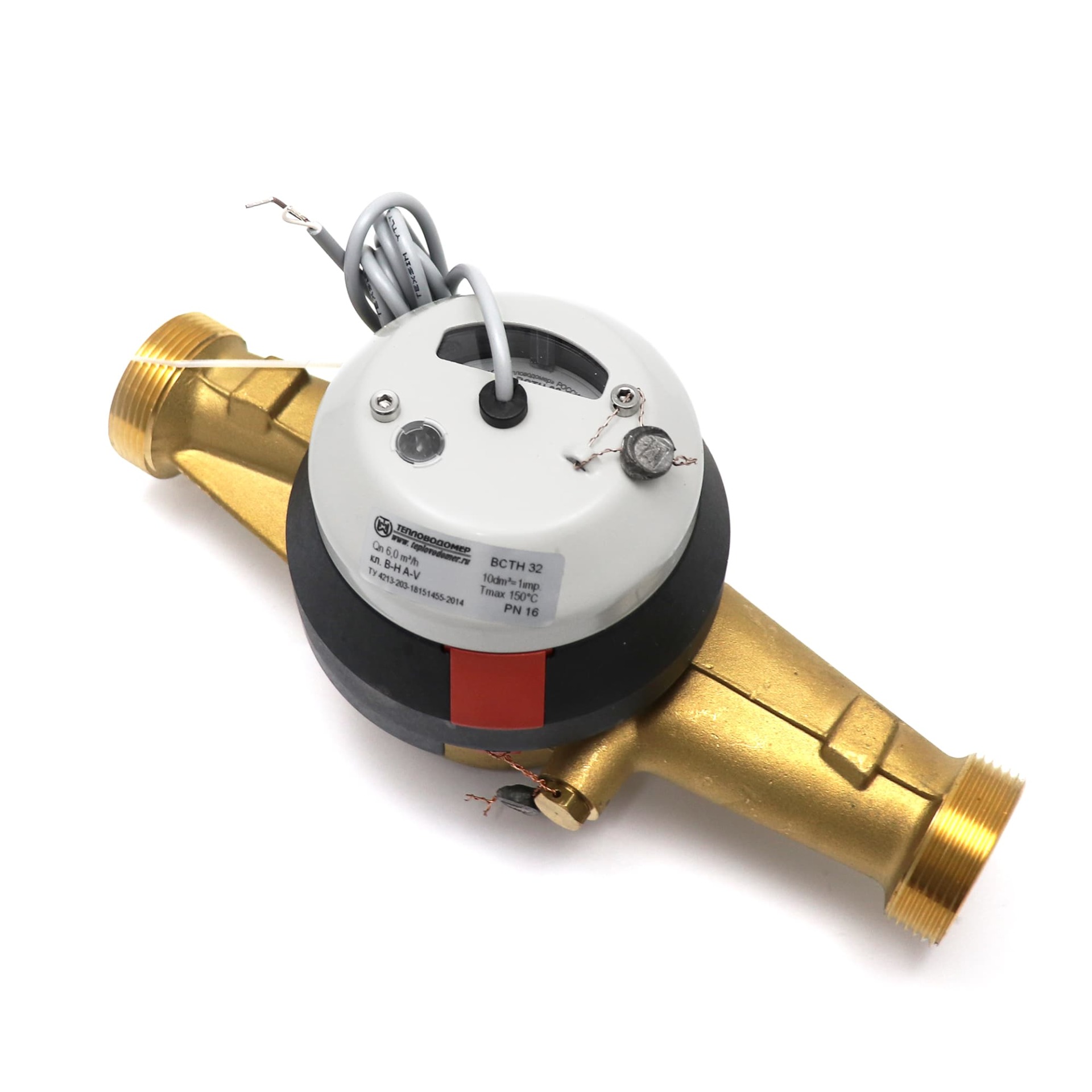

Счетчик горячей воды ВСТН с импульсным выходом крыльчатый DN 25/32/40
Крыльчатые счетчики горячей воды ВСТН-25, ВСТН-32, ВСТН-40 с импульсным выходом применяют для проведения измерений и учета объема расходуемой горячей (или холодной) воды в диапазоне температур от +5 до +150 °C, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах горячего (или холодного) водоснабжения при давлении до 1,6 МПа (16 кгс/см2). Они предназначены для установки на трубопроводах с диаметром проходного отверстия DN 25, 32 и 40 мм. Магнитоуправляемый контакт, или герконовый датчик (импульсный выход), предназначен для формирования выходных импульсов, количество которых пропорционально объему воды. Данный контакт, при наличии специального оборудования, позволяет дистанционно следить за показаниями прибора. Это удобно для случаев, когда владельцы не желают устанавливать водомер на открытом месте, выбирая место расположения, например, за сантехникой или прочим оборудованием (не создающим магнитные поля).
Cчетчики типа ВСТН используются в комплекте теплосчетчиков (совместно с вычислителем и комплектом термопреобразователей сопротивления) или для дистанционного вывода информации на считывающие устройства.
Данные измерений отображаются цифрами на табло при помощи роликового и стрелочного указателя и показывают расход воды в метрах кубических с точностью до долей. Счетчики этой марки применяются для учета расхода воды в промышленных масштабах и могут быть установлены в цехах или лабораториях различных предприятий.
Магнитный датчик счетчиков ВСТН срабатывает каждый раз после прохождения через счетчик воды в объеме десяти литров. Включение датчика формирует импульс, который по проводам регистрируется считывающими устройствами и преобразует его в числовое обозначение.
Водосчетчики ВСТН относятся к категории одноструйных, крыльчатых, муфтовых счетчиков сухого типа.
По степени защиты счетчики соответствуют IP 54; по заказу могут быть изготовлены со степенью защиты IP 68, которые пригодны для длительного погружения в воду на глубину более 1 м и установки в водопроводных колодцах, имеют полную водонепроницаемость и пылезащищенность.
Счетный механизм водосчетчика имеет стрелочный и роликовый указатели, которые и показывают измеренный объем рабочей среды, проходящей по трубопроводу в кубических метрах и его долях.
Пять роликов индикаторного устройства с цифрами черного цвета (до запятой) указывают количество измеренной воды в метрах кубических, а стрелочные указатели – доли метров кубических.
Работа счетчика основана на преобразовании объемного расхода (скорости потока) воды в трубопроводе в показания счетного устройства. Скорость вращения крыльчатки пропорциональна расходу, а число оборотов - объему пропускаемой воды.
Виды поставляемых крыльчатых счетчиков горячей воды ВСТН Тепловодомер и их характеристики:
|
Модель счетчика |
ВСТН-25 |
ВСТН-32 |
ВСТН-40 |
| Изображение |
|
|
|
| Диаметр условного прохода, DN, мм | 25 | 32 | 40 |
| Присоединение, G |
резьбовое 1 1/4” |
резьбовое 1 1/2” |
резьбовое 2” |
| Тип | крыльчатый, одноструйный, сухого типа | крыльчатый, одноструйный, сухого типа | крыльчатый, одноструйный, сухого типа |
| Масса, кг | 2,2 | 2,5 | 2,8 |
| Среда | горячая вода | горячая вода | горячая вода |
| Номинальный расход, м3/ч | 3,5 | 6,0 | 10,0 |
| Температура воды, °С | +5...+150 | +5...+150 | +5...+150 |
| Монтажная длина, L, мм | 260 | 260 | 300 |
| Ширина, мм | 111 | 111 | 111 |
| Высота, H, мм | 142 | 142 | 142 |
| Наименьший расход Qmin Класс А / Класс В, м3/час | 0,14/0,07 | 0,24/0,12 | 0,30/0,20 |
| Переходный расход Qt Класс А / Класс В, м3/час | 0,35/0,28 | 0,60/0,48 | 1,0/0,80 |
| Номинальный расход Qn класс А и класс В, м3/час | 3,5 | 6,0 | 10,0 |
| Наибольший расход Qmax класс А и класс В, м3/час | 7,0 | 12 | 20 |
| Наибольшее количество воды, измеренное счетчиком, за сутки / за месяц, 1000×м3 | 0,0880 / 2,640 | 0,1500 / 4,5000 | 0,2500 / 7,5000 |
| Порог чувствительности, м3/ч, не более | 0,05 | 0,09 | 0,10 |
| Максимальное рабочее давление, МПа | 1,6 | 1,6 | 1,6 |
| Потеря давления, МПа | при максимальном расходе не превышает 0,1 | при максимальном расходе не превышает 0,1 | при максимальном расходе не превышает 0,1 |
| Наибольшее значение роликового указателя | 99999 | 99999 | 99999 |
| Наименьшая цена деления | 0,0005 | 0,00005 | 0,00005 |
| Цена одного выходного импульса на контакте (датчике), л/имп. | 10 100 (по заказу) |
10 100 (по заказу) |
100 10 (по заказу) |
| Частота выходного сигнала, не более, Гц | 1 | 1 | 1 |
| Материал корпуса | латунь | латунь | латунь |
| Счетный механизм | пятиразрядный барабанный | пятиразрядный барабанный | пятиразрядный барабанный |
| Вид индикаторов | роликовые, стрелочные | роликовые, стрелочные | роликовые, стрелочные |
| Число индикаторов | 1 роликовый 4 стрелочных |
1 роликовый 4 стрелочных |
1 роликовый 4 стрелочных |
| Монтаж | горизонтальный и вертикальный | горизонтальный и вертикальный | горизонтальный и вертикальный |
| Прямые участки | 5DN перед и 1DN после счетчика | 5DN перед и 1DN после счетчика | 5DN перед и 1DN после счетчика |
| Класс защиты по ГОСТ 14254 | IP54 (по заказу IP68) | IP54 (по заказу IP68) | IP54 (по заказу IP68) |
| Межповерочный интервал, лет | 6 | 6 | 6 |
| Гарантия, лет | 2 | 2 | 2 |
| Средний срок службы, не менее, лет | 12 | 12 | 12 |
| Габаритные размер тары ДхВхШ, мм | 285х160х130 | 285х160х130 | 320х180х130 |
Преимущества:
- Простота конструкции и монтажа
- Высокая точность показаний
- Удобство дистанционного снятия показаний в любой момент (при использовании импульсного выхода в паре со спец. оборудованием)
- Надежность, длительный срок эксплуатации при соблюдении определенных условий
- Прочные материалы комплектующих особенно в частях, соприкасающихся с водой
- Возможность монтажа при помощи присоединителей на любом участке трубопровода
- Малые габариты и возможность установки в условиях ограниченного пространства
- Возможность установки как горизонтальном, так и в вертикальном положении
- Качество европейской сборки
Комплект поставки:
- Счетчик воды - 1 шт
- Руководство по эксплуатации - 1 шт
- Паспорт - 1 шт
- Упаковка - 1 шт
- Методика поверки (по заказу) - 1 экз.
Присоединители для счетчиков воды DN 25; 32; 40 (ниппель – 2 шт., гайка накидная – 2 шт., прокладка – 2 шт.) в комплект поставки не входят и комплектуются по отдельному заказу.
Размеры:
Гидравлическое сопротивление:
Условия эксплуатации счетчиков воды ВСТН:
Счетчики воды ВСТН устанавливают на трубопровод подачи горячей (или холодной) воды температурой от +5 до +150 °С и давлением подачи рабочей среды не более 1,6 МПа. Водосчетчики ВСТН не могут быть установлены в помещениях или колодцах, которые могут быть подвергнуты затоплению (кроме специально исполненных счетчиков ВСТН со степенью защиты IP68). С этой целью существуют нормативные показатели расположения водосчетчиков данного типа на определенной высоте относительно пола. Допустимый уровень влажности в месте установки счетчика составляет 80% (при исполнении IP68 – влажность до 100 %).
Счетчики воды ВСТН не рекомендуется использовать там, где трубопровод эксплуатируется при максимальном расходе воды более 1 часа в сутки. Гарантированный срок службы счетчика соответствует заявленному при условии, что через него проходит не более 88/150/250 м3 воды в сутки или 2640/4500/7500 м3 воды в месяц, для DN25/32/40 соответственно.
Качество воды, если это питьевая воды, должно соотсветсвовать требованиям, изложенным в СанПиН 2.1.4.1074-01, а если это сетевая (техническая) вода, - то требованиям СНиП 41-02-2003. Также должно быть соответствие требованиям технической части, а именно:
• наибольшее давление в трубопроводе может быть 16 кгс/см2 (1,6 МПа);
• допустимый температурный диапазон воды от +5 до +150°С.
Кроме того, в воде не допускается наличие твердых примесей, способных привести к повреждению крыльчатки. Даже незначительные нарушения могут привести к проблемам, а именно нарушат точность измерения. Показания счетчиков производятся роликовыми и стрелочным датчиками, фиксирующими доли и целые кубометры воды.
Счетчики ВСТН могут быть установлены как в вертикальном, так и в горизонтальном положении.
Не допускается эксплуатация приборов учета этой марки при температуре воздуха ниже 5 °С и в условиях открытого пространства на улице, поэтому помещения в месте их установки должны быть отапливаемыми.
Длительный срок эксплуатации прибора и высокая точность измерений гарантируются при условии, что объем рабочей среды, проходимой через счетчики не превышает максимальные значения, указанные в технических характеристиках.
Поверка счетчиков ВСТН проводится 1 раз в 6 лет.
Установка счетчиков воды ВСТН:
Монтаж водосчетчиков ВСТН следует проводить на подающих и (или) обратных трубопроводах закрытых и (или) открытых систем теплоснабжения и (или) горячего водоснабжения, на горизонтальном или вертикальном участке трубопровода, постоянно заполненном водой, так, чтобы до счетчика оставался прямой отрезок трубы протяженностью не менее 125 / 160 / 200 мм (5 диаметров трубы), а после него - прямой участок длиной не менее одного диаметра, то есть 25 / 32 / 40 мм, соответсвенно, для счетчиков с DN 25, 32 и 40 мм. Несоблюдение этих требований приведет к возникновению дополнительной погрешности в измерениях. Это условие можно не соблюдать, если монтаж ведется с помощью заводского комплекта присоединителей, стабилизирующих поток воды. Место установки выбирается с таким расчетом, чтобы измерительный прибор всегда был заполнен водой. Вблизи от месторасположения измерительного прибора на расстоянии 2 м не должно быть никаких устройств, создающих магнитное поле, способных сбить его показания.
Счетчики ВСТН применяются в комплекте теплосчетчиков или с другими электронными приборами.
При монтаже счетчиков на горизонтальном участке трубопровода циферблатом вверх (Н) работа осуществляется в диапазоне расходов класса В, С; при монтаже на горизонтальном участке с вертикальным расположением циферблата или на вертикальном участке (V) счетчик работает в диапазоне расходов, соответствующих классу А.
Присоединение счетчика к трубопроводу с большим или меньшим диаметром, чем диаметр условного прохода счетчика производится при помощи переходников, устанавливаемых вне зоны прямолинейных участков.
Счетчик ВСТН располагают таким образом, чтобы стрелка на корпусе совпадала с направлением рабочего потока в трубопроводе. Для замены и ремонта счетчика перед ним по ходу направления воды и после него устанавливают вентили или шаровые краны, позволяющие при необходимости перекрыть поток, а также спускники для организации стока воды из трубопровода на отключаемом участке. До счетчика и после него, но перед запорной арматурой рекомендуется размещать магнитно-механические фильтры для очистки воды от крупных загрязнений, которые прочищают раз в полгода или при необходимости при заметном снижении напора воды.
Кабель магнитоуправляемого контакта (герконового датчика) допускается удлинять до 30 м кабелем сечения не менее 0,75 мм2. При этом, запрещается укорачивать кабель магнитоуправляемого контакта (стандартная длина кабеля – 2000±50 мм).
Пример монтажа:
Пример пломбирования узла учёта:
1 – трубопровод; 2 – кран шаровой; 3 – фильтр; 4 – ниппель; 5 – гайка накидная; 6 – счетчик воды; 7 – гайка накидная; 8 – ниппель; 9 – обратный клапан.
