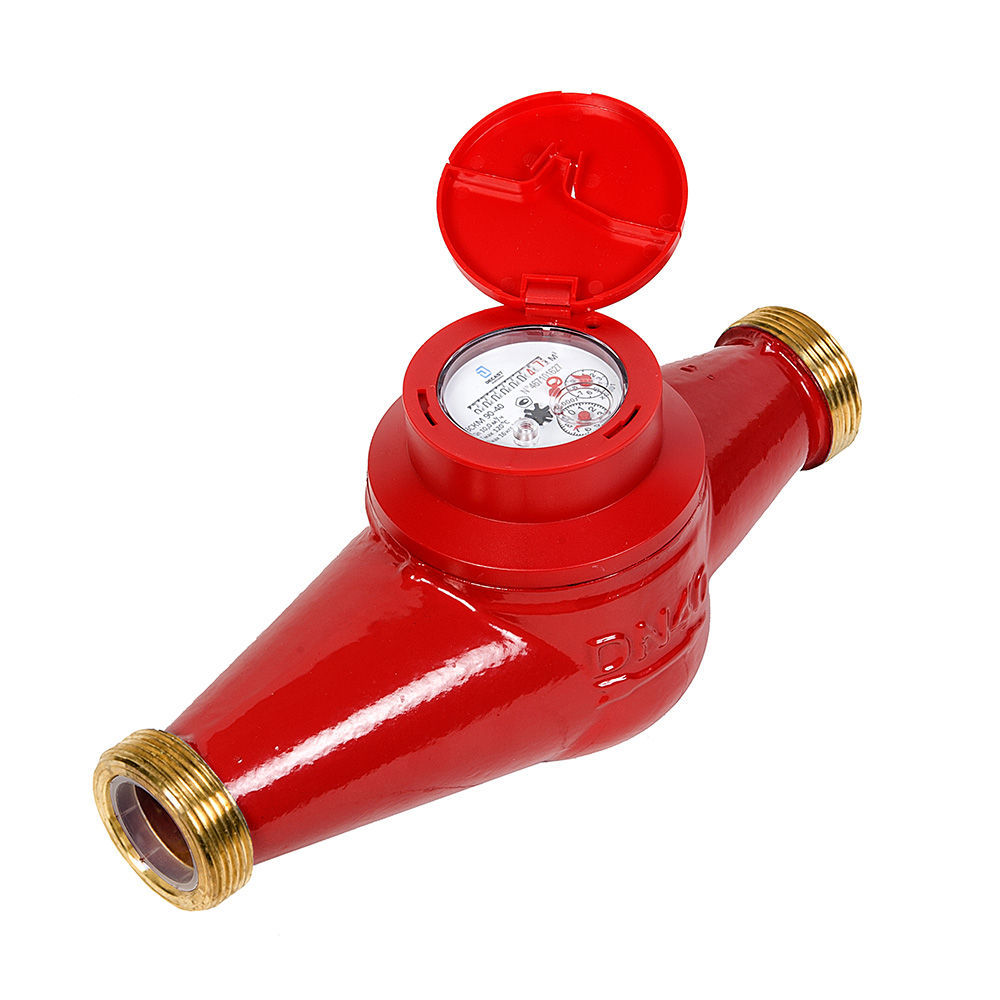

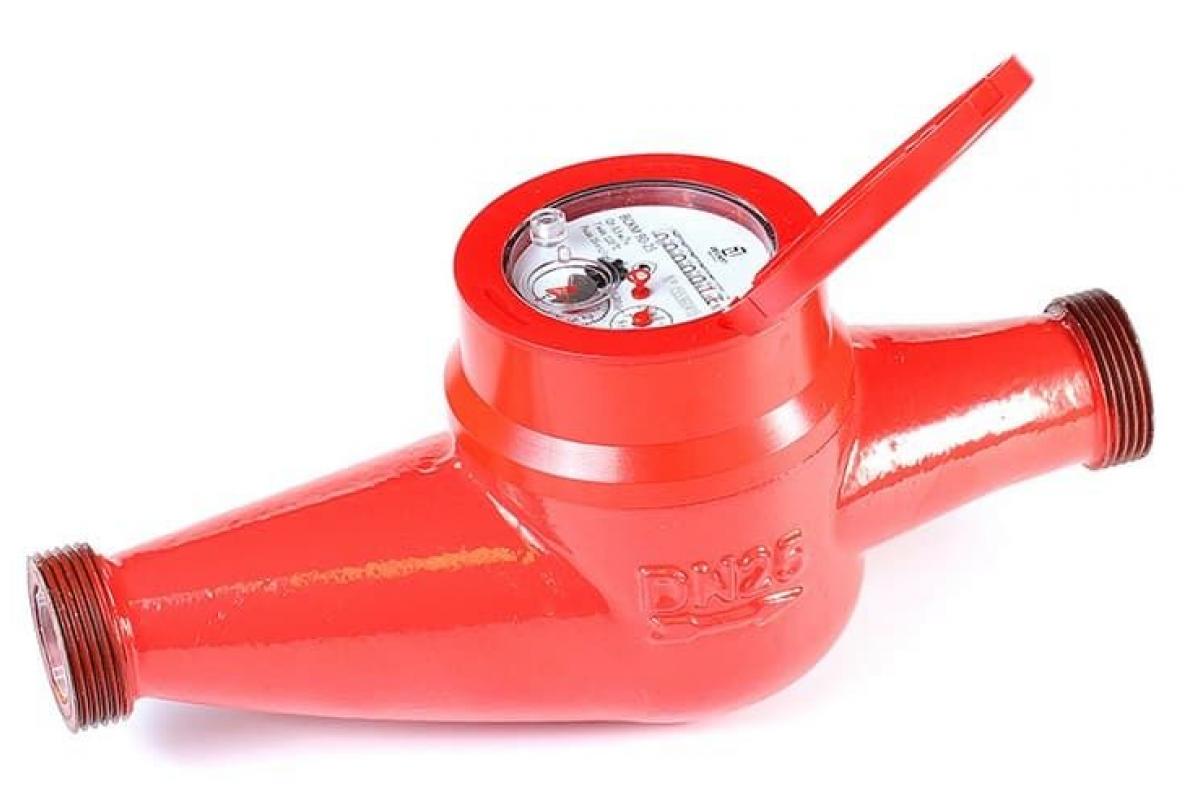

Счетчик холодной и горячей воды крыльчатый многоструйный ВСКМ 90 (Ду 25, 32, 40, 50)

• Назначение:

  • счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;
  • универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;
  • предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;
  • счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;
  • за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция автоматизированную систему сбора данных (АСКУЭ).

  Многоструйная конструкция является высоконадежной. Крыльчатка находится в защитной чаше, которая разделяет поток на несколько струй, что выравнивает нагрузку на ось крыльчатки, тем самым обеспечивая наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.

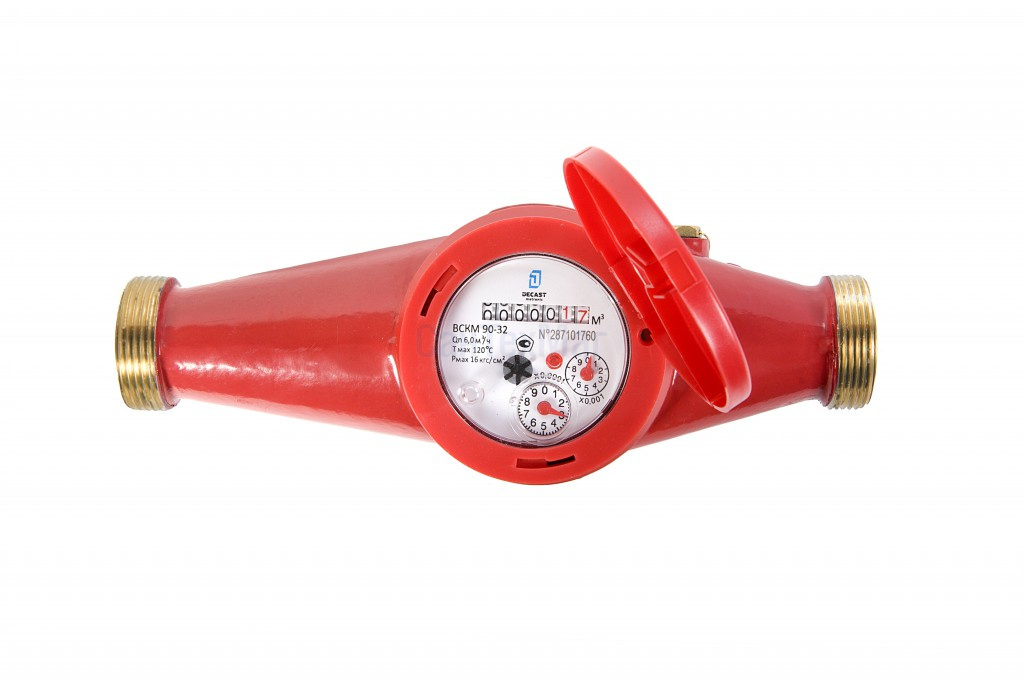

  Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).
  Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

  Варианты оснащения

  стандартное исполнение:

• окрашенный чугунный корпус красного цвета;
• присоединение резьбовое;
• счетный механизм оснащен МИД-сенсором;
• корпус счетного механизма подготовлен для установки МИД;
• стандартное исполнение;
• датчик герконовый (МИД-сенсор отсутствует);
• стандартное исполнение;
• соединительные части – фланцевые.

модификация счетчика с импульсным выходом (ДГ):

фланцевое исполнение для ВСКМ 90 50Ф:

Особенности

• СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
• уникальное исполнение счетчика воды Ду 50 - резьбовой и фланцевый (ВСКМ 90 "Атлант" 50Ф);
• не требует прокладки электрических сетей –счетчик независим от источников питания;
• для удобства снятия показаний счетный механизм вращается на 350 градусов;
• минимальные затраты на установку и эксплуатацию;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

Комплектация

• счетчик воды;
• паспорт;
• комплект присоединительных частей;
• герконовый датчик – для модификации ДГ.
