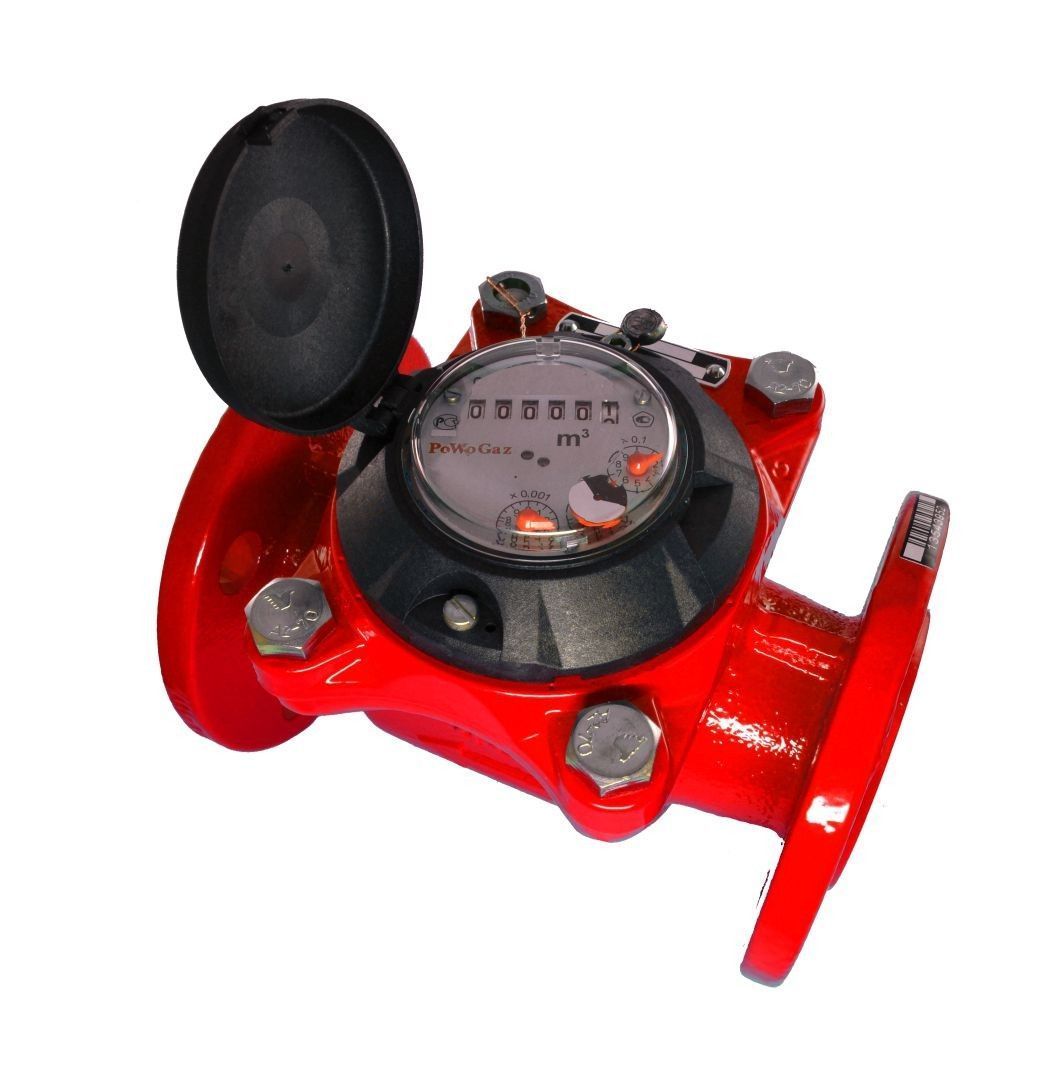

Счетчик горячей воды ВСГН турбинный фланцевый чугунные. DN 40-250
Турбинные тахометрические счетчики горячей воды ВСГН-40, ВСГН-50, ВСГН-65, ВСГН-80, ВСГН-100, ВСГН-125, ВСГН-150, ВСГН-200, ВСГН-250 применяют для проведения измерений и коммерческого учета объема расходуемой технической или питьевой горячей (или холодной) воды в диапазоне температур от +5 до +150 °C, протекающей в подающих или обратных промышленных трубопроводах закрытых и открытых систем теплоснабжения, системах горячего (или холодного) водоснабжения при давлении до 1,6 МПа (16 кгс/см2). Они предназначены для установки на трубопроводах жилих многоквартирных домов и промышленных зданиях с диаметром проходного отверстия DN от 40 до 250 мм и с относительно высоким водопотреблением. Данные измерений отображаются цифрами на табло при помощи роликового и стрелочного указателя и показывают расход воды в метрах кубических с точностью до долей. Счетчики этой марки применяются для учета расхода воды в промышленных масштабах и могут быть установлены в цехах или лабораториях различных предприятий.
Данные водосчетчики относятся к категории турбинных, тахометрических, фланцевых счетчиков сухого типа.
Для эффективной работы счетчика с большими объемами воды крыльчатка в проточной части приборов этого типа заменена вращающейся на горизонтальной оси "турбинкой", расположенной вертикально к водяному потоку. Такая конструкция обеспечивает заявленные технические и метрологические характеристики турбинного расходомера.
По степени защиты счетчики соответствуют IP 54; по заказу могут быть изготовлены со степенью защиты IP 68, которые пригодны для длительного погружения в воду на глубину более 1 м и установки в водопроводных колодцах, имеют полную водонепроницаемость и пылезащищенность.
Счетный механизм водосчетчика имеет стрелочные и роликовый указатели, которые и показывают измеренный объем рабочей среды, проходящей по трубопроводу в кубических метрах и его долях. Роликовый указатель ("окошечки") показывает измеренный объём в целых числах метров кубических, стрелочные указатели – доли метров кубических.
Принцип работы водосчётчика основан на преобразовании поступательного движения потока воды, подводимого в измерительную камеру корпуса, во вращательное движение турбинки и передаче угловой скорости турбинки через вертикальную ось и магнитную полумуфту, закрепленную на верхнем конце оси на счетный механизм через тонкую немагнитную перегородку.
Виды поставляемых турбинных счетчиков горячей воды ВСГН Тепловодомер и их характеристики:
|
Модель счетчика |
ВСГН-40 |
ВСГН-50 |
ВСГН-65 |
ВСГН-80 | ВСГН-100 | ВСГН-125 | ВСГН-150 | ВСГН-200 | ВСГН-250 |
| Изображение |
|
|
|
 |
|
 |
|
|
|
| Диаметр условного прохода, DN, мм | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Присоединение | фланцевое по ГОСТ 12815-80 | ||||||||
| Тип | турбинный, сухого типа | ||||||||
| Масса, кг | 7,9 | 9,9 | 10,6 | 13,3 | 15,6 | 18,1 | 40,1 | 51,1 | 75,1 |
| Среда | горячая вода | ||||||||
| Номинальный расход, м3/ч | 30,0 | 50,0 | 60,0 | 120,0 | 230,0 | 250,0 | 400,0 | 750,0 | 1100,0 |
| Температура воды, °С | +5...+150 | ||||||||
| Монтажная длина, L, мм | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 |
| Ширина, мм | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 |
| Высота, H, мм | 177 | 187 | 197 | 219 | 229 | 257 | 357 | 382 | 427 |
| Наименьший расход Qmin Класс А / Класс В, м3/час | 0,45 | 0,45 | 0,45 | 0,5 | 0,6 | 1,5 | 1,8 | 4,0 | 10,0 |
| Переходный расход Qt Класс А / Класс В, м3/час | 0,9 | 0,9 | 1,0 | 0,8 | 1,8 | 2,0 | 4,0 | 6,0 | 16,0 |
| Номинальный расход Qn класс А и класс В, м3/час | 30 | 50 | 60 | 120 | 230 | 250 | 400 | 750 | 1100 |
| Наибольший расход Qmax класс А и класс В, м3/час | 60 | 90 | 120 | 200 | 300 | 350 | 600 | 1000 | 1600 |
| Наибольшее количество воды, измеренное счетчиком, за сутки / за месяц, 1000×м3 | 0,38/11,4 | 0,38/11,4 | 0,64/19,2 | 1,13/33,9 | 1,75/52,5 | 2,5/75,0 | 3,75/112,5 | 6,25/187,5 | 12,5/375,0 |
| Порог чувствительности, м3/ч, не более | 0,15 | 0,15 | 0,20 | 0,25 | 0,25 | 0,50 | 1,0 | 1,5 | 3,0 |
| Максимальное рабочее давление, МПа | 1,6 | ||||||||
| Наибольшее значение роликового указателя | 999999 | 999999 х 10 | |||||||
| Наименьшая цена деления | 0,0005 | 0,005 | |||||||
| Материал корпуса | серый чугун | ||||||||
| Счетный механизм | шестиразрядный барабанный | ||||||||
| Вид индикаторов | роликовые, стрелочные | ||||||||
| Число индикаторов | 1 роликовый 3 стрелочных |
||||||||
| Монтаж | любое положение, кроме циферблатом вниз | ||||||||
| Прямые участки | 3DN перед и 1DN после счетчика | ||||||||
| Межповерочный интервал, лет | 6 | ||||||||
| Гарантия, лет | 2 | ||||||||
| Средний срок службы, не менее, лет | 12 | ||||||||
| Габаритные размер тары ДхВхШ, мм | 215х225х190 | 215х225х190 | 235х230х200 | 260х245х215 | 265х280х235 | 300х280х275 | 390х330х300 | 400х380х360 | 450х450х450 |
Преимущества:
- Простота конструкции и монтажа
- Высокая точность показаний
- Надежность, длительный срок эксплуатации при соблюдении определенных условий
- Длительный срок эксплуатации без поверки
- Более надежны, чем крыльчатые модели, за счет усовершенствованной конструкции турбинки, снижающей нагрузку на ось
- Могут быть установлены в стесненных условиях без присоединителей за счет снижения требований к длине прямого участка трубы до водомера
- Могут устанавливаться не только на горизонтальных, но и вертикальных или наклонных участках трубопровода (кроме положения циферблатом вниз)
- Снижение гидравлического сопротивления и повышение максимально возможного объема воды, проходимого через прибор, по сравнению с крыльчатыми моделями
Комплект поставки:
- Счетчик воды - 1 шт
- Руководство по эксплуатации - 1 шт
- Паспорт - 1 шт
- Упаковка - 1 шт
- Методика поверки (по заказу) - 1 экз.
Размеры:
Гидравлическое сопротивление:
Условия эксплуатации турбинных счетчиков воды ВСГН:
Счетчики воды турбинные ВСГН устанавливают на трубопровод подачи горячей (или холодной) питьевой или сетевой воды температурой от +5 до +150 °С и давлением подачи рабочей среды не более 1,6 МПа. Питьевая вода должна отвечать требованиям по качеству, изложенным в СанПиН 2.1.4.1074-01, а сетевая вода - СНиП 41-02-2003. Водосчетчики ВСГН не могут быть установлены в помещениях или колодцах, которые могут быть подвергнуты затоплению (кроме специально исполненных счетчиков ВСГН со степенью защиты IP68). Допустимый уровень влажности в месте установки счетчика составляет 80% (при исполнении IP68 – влажность до 100 %).
Счетчики воды ВСГН не рекомендуется использовать там, где трубопровод эксплуатируется при максимальном расходе воды более 1 часа в сутки. Гарантированный срок службы счетчика соответствует заявленному при условии, что количество воды за месяц, расходуемое на объекте, не превышает значений, указанных в таблице характеристик выше.
Кроме того, в воде не допускается наличие твердых примесей, способных привести к повреждению крыльчатки. Даже незначительные нарушения могут привести к проблемам, а именно нарушат точность измерения. Показания счетчиков производятся роликовыми и стрелочным датчиками, фиксирующими доли и целые кубометры воды.
Не допускается эксплуатация приборов учета этой марки при температуре воздуха ниже 5 °С и в условиях открытого пространства на улице, поэтому помещения в месте их установки должны быть отапливаемыми.
Поверка турбинных счетчиков ВСГН проводится 1 раз в 6 лет.
Установка турбинных счетчиков воды ВСГН:
Монтаж водосчетчиков ВСГН следует проводить на вводах в здания или в отдельные помещения, на горизонтальном или вертикальном участке трубопровода, постоянно заполненном водой, так, чтобы до счетчика оставался прямой отрезок трубы протяженностью не менее 120 / 150 / 195 / 240 / 300 / 375 / 450 / 600 / 750 мм (3 диаметра трубы), а после него - прямой участок длиной не менее одного диаметра, то есть 40 / 50 / 65 / 80 / 100 / 125 / 150 / 200 / 250 мм, соответсвенно, для счетчиков с DN 40, 50, 65, 80, 100, 125, 150, 200, 250 мм. Несоблюдение этих требований приведет к возникновению дополнительной погрешности в измерениях. Место установки выбирается с таким расчетом, чтобы измерительный прибор всегда был заполнен водой. Вблизи от месторасположения измерительного прибора на расстоянии 2 м не должно быть никаких устройств, создающих магнитное поле, способных сбить его показания (например, силовых трансформаторов).
Счетчик монтируется на трубопроводе в любом пространственном положении (при вертикальной установке – только на восходящем потоке). Запрещается установка счётчика воды циферблатом вниз!Счетчик ВСГН располагают таким образом, чтобы стрелка на корпусе совпадала с направлением рабочего потока в трубопроводе. Для замены и ремонта счетчика перед ним по ходу направления воды и после него устанавливают вентили, задвижки или шаровые краны, позволяющие при необходимости перекрыть поток, а также спускники для организации стока воды из трубопровода на отключаемом участке. До счетчика и после него, но перед запорной арматурой рекомендуется размещать магнитно-механические фильтры для очистки воды от крупных загрязнений, которые прочищают раз в полгода или при необходимости при заметном снижении напора воды.
Пример монтажа:
1 – счётчик воды
2 – задвижка
3 – фильтр магнитный
4 – патрубок
5 – патрубок
6 – прокладка
7 – фланец по ГОСТ 12815
