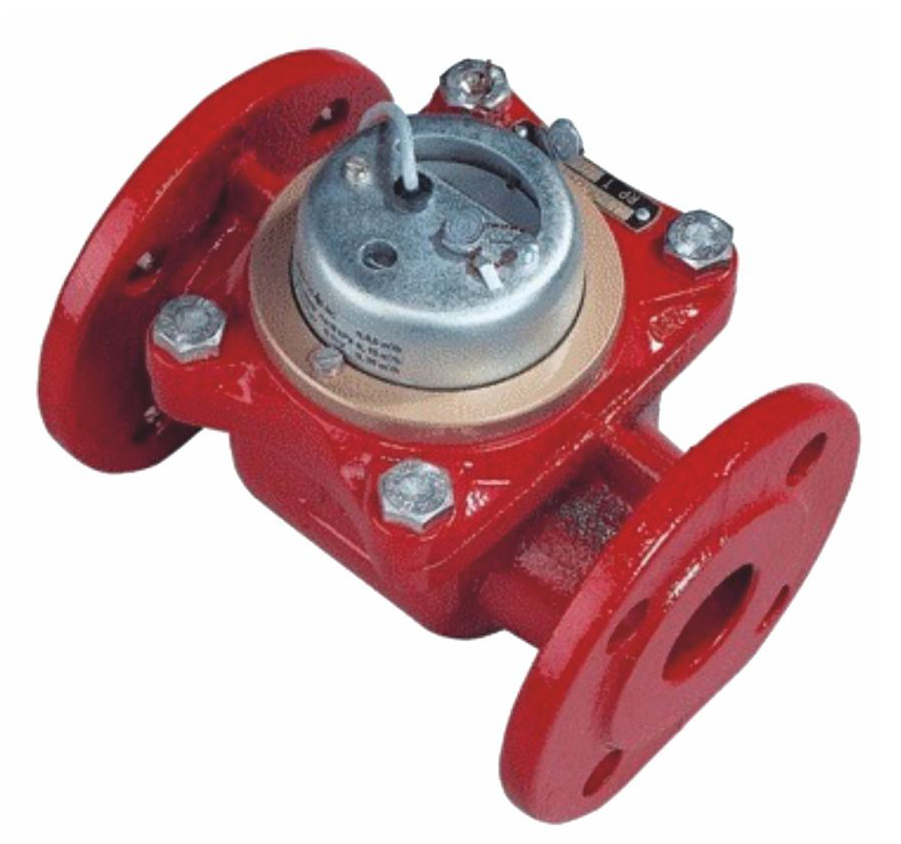

Счетчик горячей воды ВСТН турбинный с импульсным выходом фланцевый чугунный DN 40-250
Турбинные тахометрические счетчики горячей воды ВСТН-40, ВСТН-50, ВСТН-65, ВСТН-80, ВСТН-100, ВСТН-125, ВСТН-150, ВСТН-200, ВСТН-250 с импульсным выходом применяют для проведения измерений и коммерческого учета объема расходуемой технической или питьевой горячей (или холодной) воды в диапазоне температур от +5 до +150 °C, протекающей в подающих или обратных промышленных трубопроводах закрытых и открытых систем теплоснабжения, системах горячего (или холодного) водоснабжения при давлении до 1,6 МПа (16 кгс/см2). Они предназначены для установки на трубопроводах жилих многоквартирных домов и промышленных зданиях с диаметром проходного отверстия DN от 40 до 250 мм и с относительно высоким водопотреблением. Магнитоуправляемый контакт, или герконовый датчик (импульсный выход), предназначен для формирования выходных импульсов, количество которых пропорционально объему воды. Данный контакт, при наличии специального оборудования, позволяет дистанционно следить за показаниями прибора. Это удобно для случаев, когда владельцы не желают устанавливать водомер на открытом месте, выбирая место расположения, например, за сантехникой или прочим оборудованием (не создающим магнитные поля).
Cчетчики типа ВСТН используются в комплекте теплосчетчиков (совместно с вычислителем и комплектом термопреобразователей сопротивления) или для дистанционного вывода информации на считывающие устройства.
Данные измерений отображаются цифрами на табло при помощи роликового и стрелочного указателя и показывают расход воды в метрах кубических с точностью до долей. Счетчики этой марки применяются для учета расхода воды в промышленных масштабах и могут быть установлены в цехах или лабораториях различных предприятий.
Для эффективной работы счетчика с большими объемами воды крыльчатка в проточной части приборов этого типа заменена вращающейся на горизонтальной оси "турбинкой", расположенной вертикально к водяному потоку. Такая конструкция обеспечивает заявленные технические и метрологические характеристики турбинного расходомера.
Данные водосчетчики относятся к категории турбинных, тахометрических, фланцевых счетчиков сухого типа.
Магнитный датчик турбинных счетчиков ВСТН срабатывает каждый раз после прохождения через счетчик воды в объеме ста (десяти в специсполнении) или тысячи (для DN 150-250 мм) литров. Включение датчика формирует импульс, который по проводам регистрируется считывающими устройствами и преобразует его в числовое обозначение.
По степени защиты счетчики соответствуют IP 54; по заказу могут быть изготовлены со степенью защиты IP 68, которые пригодны для длительного погружения в воду на глубину более 1 м и установки в водопроводных колодцах, имеют полную водонепроницаемость и пылезащищенность.
Счетный механизм водосчетчика имеет стрелочные и роликовый указатели, которые и показывают измеренный объем рабочей среды, проходящей по трубопроводу в кубических метрах и его долях. Роликовый указатель ("окошечки") показывает измеренный объём в целых числах метров кубических, стрелочные указатели – доли метров кубических.
Принцип работы водосчётчика основан на преобразовании поступательного движения потока воды, подводимого в измерительную камеру корпуса, во вращательное движение турбинки и передаче угловой скорости турбинки через вертикальную ось и магнитную полумуфту, закрепленную на верхнем конце оси на счетный механизм через тонкую немагнитную перегородку.
Виды поставляемых турбинных счетчиков горячей воды ВСТН Тепловодомер и их характеристики:
|
Модель счетчика |
ВСТН-40 |
ВСТН-50 |
ВСТН-65 |
ВСТН-80 | ВСТН-100 | ВСТН-125 | ВСТН-150 | ВСТН-200 | ВСТН-250 |
| Изображение |
|
|
|
 |
|
 |
|
|
|
| Диаметр условного прохода, DN, мм | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Присоединение | фланцевое по ГОСТ 12815-80 | ||||||||
| Тип | турбинный, сухого типа | ||||||||
| Масса, кг | 7,9 | 9,9 | 10,6 | 13,3 | 15,6 | 18,1 | 40,1 | 51,1 | 75,1 |
| Среда | горячая вода | ||||||||
| Номинальный расход, м3/ч | 30,0 | 50,0 | 60,0 | 120,0 | 230,0 | 250,0 | 400,0 | 750,0 | 1100,0 |
| Температура воды, °С | +5...+150 | ||||||||
| Монтажная длина, L, мм | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 |
| Ширина, мм | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 |
| Высота, H, мм | 177 | 187 | 197 | 219 | 229 | 257 | 357 | 382 | 427 |
| Наименьший расход Qmin Класс А / Класс В, м3/час | 0,45 | 0,45 | 0,45 | 0,5 | 0,6 | 1,5 | 1,8 | 4,0 | 10,0 |
| Переходный расход Qt Класс А / Класс В, м3/час | 0,9 | 0,9 | 1,0 | 0,8 | 1,8 | 2,0 | 4,0 | 6,0 | 16,0 |
| Номинальный расход Qn класс А и класс В, м3/час | 30 | 50 | 60 | 120 | 230 | 250 | 400 | 750 | 1100 |
| Наибольший расход Qmax класс А и класс В, м3/час | 60 | 90 | 120 | 200 | 300 | 350 | 600 | 1000 | 1600 |
| Наибольшее количество воды, измеренное счетчиком, за сутки / за месяц, 1000×м3 | 0,38/11,4 | 0,38/11,4 | 0,64/19,2 | 1,13/33,9 | 1,75/52,5 | 2,5/75,0 | 3,75/112,5 | 6,25/187,5 | 12,5/375,0 |
| Порог чувствительности, м3/ч, не более | 0,15 | 0,15 | 0,20 | 0,25 | 0,25 | 0,50 | 1,0 | 1,5 | 3,0 |
| Максимальное рабочее давление, МПа | 1,6 | ||||||||
| Наибольшее значение роликового указателя | 999999 | 999999 х 10 | |||||||
| Наименьшая цена деления | 0,0005 | 0,005 | |||||||
| Цена одного выходного импульса на контакте (датчике), л/имп. | 100 (10 по заказу) |
100 (10 по заказу) |
100 (10 по заказу) |
100 (10 по заказу) |
100 (10 по заказу) |
100 (10 по заказу) |
1000 (100 по заказу) |
1000 (100 по заказу) |
1000 (100 по заказу) |
| Материал корпуса | серый чугун | ||||||||
| Счетный механизм | шестиразрядный барабанный | ||||||||
| Вид индикаторов | роликовые, стрелочные | ||||||||
| Число индикаторов | 1 роликовый 3 стрелочных |
||||||||
| Монтаж | любое положение, кроме циферблатом вниз | ||||||||
| Прямые участки | 3DN перед и 1DN после счетчика | ||||||||
| Межповерочный интервал, лет | 6 | ||||||||
| Гарантия, лет | 2 | ||||||||
| Средний срок службы, не менее, лет | 12 | ||||||||
| Габаритные размер тары ДхВхШ, мм | 215х225х190 | 215х225х190 | 235х230х200 | 260х245х215 | 265х280х235 | 300х280х275 | 390х330х300 | 400х380х360 | 450х450х450 |
Преимущества:
- Простота конструкции и монтажа
- Высокая точность показаний
- Надежность, длительный срок эксплуатации при соблюдении определенных условий
- Длительный срок эксплуатации без поверки
- Более надежны, чем крыльчатые модели, за счет усовершенствованной конструкции турбинки, снижающей нагрузку на ось
- Могут быть установлены в стесненных условиях без присоединителей за счет снижения требований к длине прямого участка трубы до водомера
- Могут устанавливаться не только на горизонтальных, но и вертикальных или наклонных участках трубопровода (кроме положения циферблатом вниз)
- Снижение гидравлического сопротивления и повышение максимально возможного объема воды, проходимого через прибор, по сравнению с крыльчатыми моделями
Комплект поставки:
- Счетчик воды - 1 шт
- Руководство по эксплуатации - 1 шт
- Паспорт - 1 шт
- Упаковка - 1 шт
- Методика поверки (по заказу) - 1 экз.
Размеры:
Гидравлическое сопротивление:
Условия эксплуатации турбинных счетчиков воды ВСТН:
Счетчики воды турбинные ВСТН устанавливают на трубопровод подачи горячей (или холодной) питьевой или сетевой воды температурой от +5 до +150 °С и давлением подачи рабочей среды не более 1,6 МПа. Питьевая вода должна отвечать требованиям по качеству, изложенным в СанПиН 2.1.4.1074-01, а сетевая вода - СНиП 41-02-2003. Водосчетчики ВСТН не могут быть установлены в помещениях или колодцах, которые могут быть подвергнуты затоплению (кроме специально исполненных счетчиков ВСТН со степенью защиты IP68). Допустимый уровень влажности в месте установки счетчика составляет 80% (при исполнении IP68 – влажность до 100 %).
Счетчики воды ВСТН не рекомендуется использовать там, где трубопровод эксплуатируется при максимальном расходе воды более 1 часа в сутки. Гарантированный срок службы счетчика соответствует заявленному при условии, что количество воды за месяц, расходуемое на объекте, не превышает значений, указанных в таблице характеристик выше.
Кроме того, в воде не допускается наличие твердых примесей, способных привести к повреждению крыльчатки. Даже незначительные нарушения могут привести к проблемам, а именно нарушат точность измерения. Показания счетчиков производятся роликовыми и стрелочным датчиками, фиксирующими доли и целые кубометры воды.
Не допускается эксплуатация приборов учета этой марки при температуре воздуха ниже 5 °С и в условиях открытого пространства на улице, поэтому помещения в месте их установки должны быть отапливаемыми.
Поверка турбинных счетчиков ВСТН проводится 1 раз в 6 лет.
Установка турбинных счетчиков воды ВСТН:
Монтаж водосчетчиков ВСТН следует проводить на вводах в здания или в отдельные помещения, на горизонтальном или вертикальном участке трубопровода, постоянно заполненном водой, так, чтобы до счетчика оставался прямой отрезок трубы протяженностью не менее 120 / 150 / 195 / 240 / 300 / 375 / 450 / 600 / 750 мм (3 диаметра трубы), а после него - прямой участок длиной не менее одного диаметра, то есть 40 / 50 / 65 / 80 / 100 / 125 / 150 / 200 / 250 мм, соответсвенно, для счетчиков с DN 40, 50, 65, 80, 100, 125, 150, 200, 250 мм. Несоблюдение этих требований приведет к возникновению дополнительной погрешности в измерениях. Место установки выбирается с таким расчетом, чтобы измерительный прибор всегда был заполнен водой. Вблизи от месторасположения измерительного прибора на расстоянии 2 м не должно быть никаких устройств, создающих магнитное поле, способных сбить его показания (например, силовых трансформаторов).
Счетчик монтируется на трубопроводе в любом пространственном положении (при вертикальной установке – только на восходящем потоке). Запрещается установка счётчика воды циферблатом вниз!Счетчик ВСТН располагают таким образом, чтобы стрелка на корпусе совпадала с направлением рабочего потока в трубопроводе. Для замены и ремонта счетчика перед ним по ходу направления воды и после него устанавливают вентили, задвижки или шаровые краны, позволяющие при необходимости перекрыть поток, а также спускники для организации стока воды из трубопровода на отключаемом участке. До счетчика и после него, но перед запорной арматурой рекомендуется размещать магнитно-механические фильтры для очистки воды от крупных загрязнений, которые прочищают раз в полгода или при необходимости при заметном снижении напора воды.
Счетчики ВСТН применяются в комплекте теплосчетчиков или с другими электронными приборами.
Кабель магнитоуправляемого контакта (герконового датчика) допускается удлинять до 30 м кабелем сечения не менее 0,75 мм2. При этом, запрещается укорачивать кабель магнитоуправляемого контакта (стандартная длина кабеля – 2000±50 мм).
Пример монтажа:
1 – счётчик воды
2 – задвижка
3 – фильтр магнитный
4 – патрубок
5 – патрубок
6 – прокладка
7 – фланец по ГОСТ 12815
