Счетчик холодной воды ВСХН крыльчатый DN 25/32/40
Крыльчатые счетчики холодной воды ВСХН-25, ВСХН-32, ВСХН-40 применяют для проведения измерений и учета объема расходуемой технической и питьевой холодной воды в диапазоне температур от +5 до +50 °C, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения при давлении до 1,6 МПа (16 кгс/см2). Они предназначены для установки на трубопроводах с диаметром проходного отверстия DN 25, 32 и 40 мм. Данные измерений отображаются цифрами на табло при помощи роликового и стрелочного указателя и показывают расход воды в метрах кубических с точностью до долей. Счетчики этой марки применяются для учета расхода воды в промышленных масштабах и могут быть установлены в цехах или лабораториях различных предприятий.
Водосчетчики ВСХН относятся к категории одноструйных, крыльчатых, муфтовых счетчиков сухого типа.
По степени защиты счетчики соответствуют IP 54; по заказу могут быть изготовлены со степенью защиты IP 68, которые пригодны для длительного погружения в воду на глубину более 1 м и установки в водопроводных колодцах, имеют полную водонепроницаемость и пылезащищенность.
Счетный механизм водосчетчика имеет стрелочный и роликовый указатели, которые и показывают измеренный объем рабочей среды, проходящей по трубопроводу в кубических метрах и его долях.
Пять роликов индикаторного устройства с цифрами черного цвета (до запятой) указывают количество измеренной воды в метрах кубических, а стрелочные указатели – доли метров кубических.
Работа счетчика основана на преобразовании объемного расхода (скорости потока) воды в трубопроводе в показания счетного устройства. Скорость вращения крыльчатки пропорциональна расходу, а число оборотов - объему пропускаемой воды.
Виды поставляемых крыльчатых счетчиков холодной воды ВСХН Тепловодомер и их характеристики:
|
Модель счетчика |
ВСХН-25 |
ВСХН-32 |
ВСХН-40 |

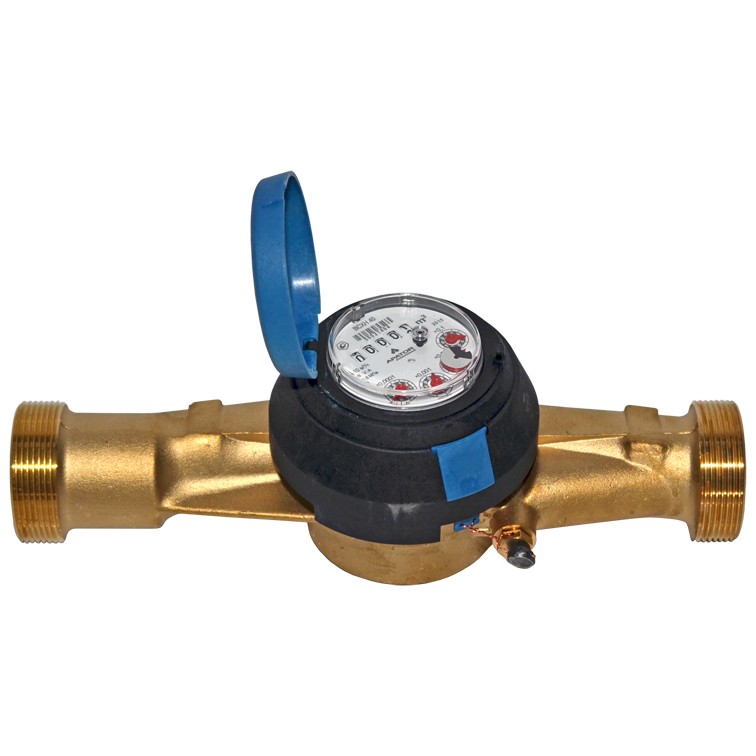

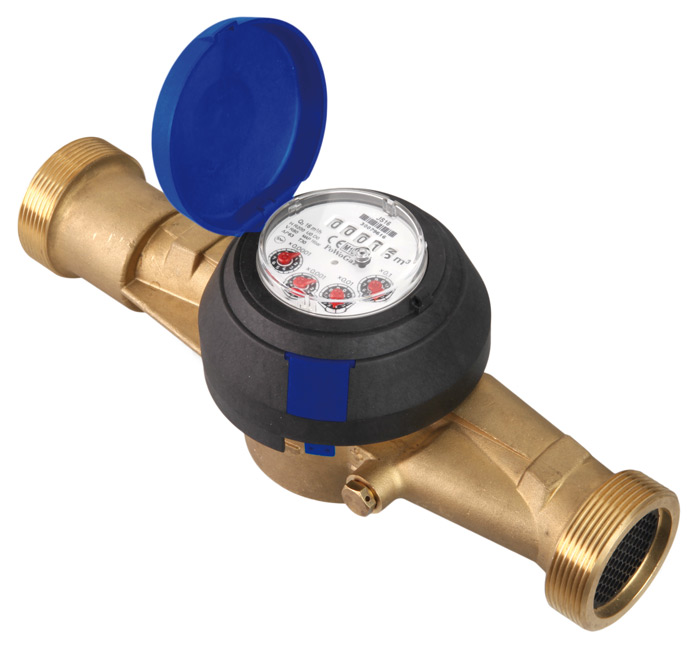

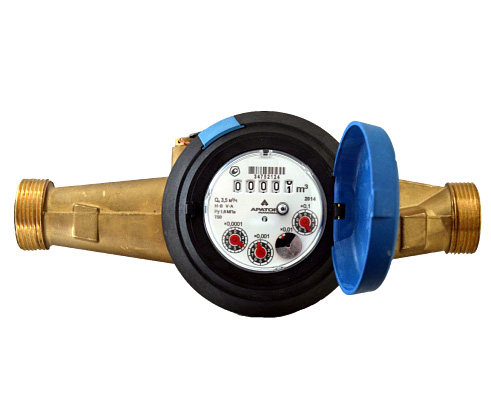

| Изображение |
|
|
|
| Диаметр условного прохода, DN, мм | 25 | 32 | 40 |
| Присоединение, G |
резьбовое 1 1/4” |
резьбовое 1 1/2” |
резьбовое 2” |
| Тип | крыльчатый, одноструйный, сухого типа | крыльчатый, одноструйный, сухого типа | крыльчатый, одноструйный, сухого типа |
| Масса, кг | 2,2 | 2,5 | 2,8 |
| Среда | холодная вода | холодная вода | холодная вода |
| Номинальный расход, м3/ч | 3,5 | 6,0 | 10,0 |
| Температура воды, °С | +5...+50 | +5...+50 | +5...+50 |
| Монтажная длина, L, мм | 260 | 260 | 300 |
| Ширина, мм | 111 | 111 | 111 |
| Высота, H, мм | 120 | 120 | 120 |
| Наименьший расход Qmin Класс А / Класс В, м3/час | 0,14/0,07 | 0,24/0,12 | 0,30/0,20 |
| Переходный расход Qt Класс А / Класс В, м3/час | 0,35/0,28 | 0,60/0,48 | 1,0/0,80 |
| Номинальный расход Qn класс А и класс В, м3/час | 3,5 | 6,0 | 10,0 |
| Наибольший расход Qmax класс А и класс В, м3/час | 7,0 | 12 | 20 |
| Наибольшее количество воды, измеренное счетчиком, за сутки / за месяц, 1000×м3 | 0,0880 / 2,640 | 0,1500 / 4,5000 | 0,2500 / 7,5000 |
| Порог чувствительности, м3/ч, не более | 0,05 | 0,09 | 0,10 |
| Максимальное рабочее давление, МПа | 1,6 | 1,6 | 1,6 |
| Потеря давления, МПа | при максимальном расходе не превышает 0,1 | при максимальном расходе не превышает 0,1 | при максимальном расходе не превышает 0,1 |
| Наибольшее значение роликового указателя | 99999 | 99999 | 99999 |
| Наименьшая цена деления | 0,0005 | 0,0005 | 0,0005 |
| Материал корпуса | латунь | латунь | латунь |
| Счетный механизм | пятиразрядный барабанный | пятиразрядный барабанный | пятиразрядный барабанный |
| Вид индикаторов | роликовые, стрелочные | роликовые, стрелочные | роликовые, стрелочные |
| Число индикаторов | 1 роликовый 4 стрелочных |
1 роликовый 4 стрелочных |
1 роликовый 4 стрелочных |
| Монтаж | горизонтальный и вертикальный | горизонтальный и вертикальный | горизонтальный и вертикальный |
| Прямые участки | 5DN перед и 1DN после счетчика | 5DN перед и 1DN после счетчика | 5DN перед и 1DN после счетчика |
| Класс защиты по ГОСТ 14254 | IP54 (по заказу IP68) | IP54 (по заказу IP68) | IP54 (по заказу IP68) |
| Межповерочный интервал, лет | 6 | 6 | 6 |
| Гарантия, лет | 2 | 2 | 2 |
| Средний срок службы, не менее, лет | 12 | 12 | 12 |
| Габаритные размер тары ДхВхШ, мм | 285х160х130 | 285х160х130 | 320х180х130 |
Преимущества:
- Простота конструкции и монтажа
- Высокая точность показаний
- Надежность, длительный срок эксплуатации при соблюдении определенных условий
- Прочные материалы комплектующих особенно в частях, соприкасающихся с водой
- Возможность монтажа при помощи присоединителей на любом участке трубопровода
- Малые габариты и возможность установки в условиях ограниченного пространства
- Возможность установки как горизонтальном, так и в вертикальном положении
- Качество европейской сборки
Комплект поставки:
- Счетчик воды - 1 шт
- Руководство по эксплуатации - 1 шт
- Паспорт - 1 шт
- Упаковка - 1 шт
- Методика поверки (по заказу) - 1 экз.
Присоединители для счетчиков воды DN 25; 32; 40 (ниппель – 2 шт., гайка накидная – 2 шт., прокладка – 2 шт.) в комплект поставки не входят и комплектуются по отдельному заказу.

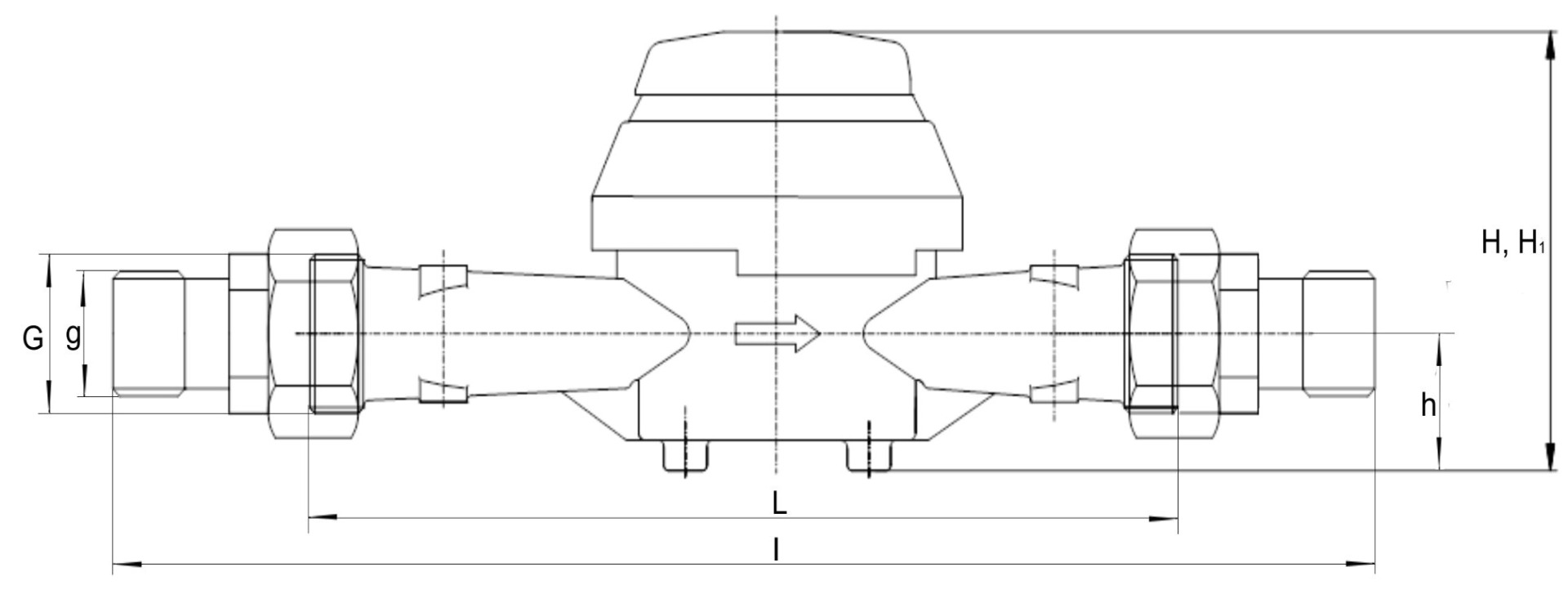

Размеры:
Гидравлическое сопротивление:
Условия эксплуатации счетчиков воды ВСХН:
Счетчики воды ВСХН устанавливают на трубопровод подачи холодной питьевой или сетевой воды температурой от +5 до +50 °С и давлением подачи рабочей среды не более 1,6 МПа. Водосчетчики ВСХН не могут быть установлены в помещениях или колодцах, которые могут быть подвергнуты затоплению (кроме специально исполненных счетчиков ВСХН со степенью защиты IP68). С этой целью существуют нормативные показатели расположения водосчетчиков данного типа на определенной высоте относительно пола. Допустимый уровень влажности в месте установки счетчика составляет 80% (при исполнении IP68 – влажность до 100 %).
Счетчики воды ВСХН не рекомендуется использовать там, где трубопровод эксплуатируется при максимальном расходе воды более 1 часа в сутки. Гарантированный срок службы счетчика соответствует заявленному при условии, что через него проходит не более 88/150/250 м3 воды в сутки или 2640/4500/7500 м3 воды в месяц, для DN25/32/40 соответственно.
Качество воды, если это питьевая воды, должно соотсветсвовать требованиям, изложенным в СанПиН 2.1.4.1074-01, а если это сетевая (техническая) вода, - то требованиям СНиП 41-02-2003. Также должно быть соответствие требованиям технической части, а именно:
• наибольшее давление в трубопроводе может быть 16 кгс/см2 (1,6 МПа);
• допустимый температурный диапазон воды от +5 до +50°С.
Кроме того, в воде не допускается наличие твердых примесей, способных привести к повреждению крыльчатки. Даже незначительные нарушения могут привести к проблемам, а именно нарушат точность измерения. Показания счетчиков производятся роликовыми и стрелочным датчиками, фиксирующими доли и целые кубометры воды.
Счетчики ВСХН могут быть установлены как в вертикальном, так и в горизонтальном положении.
Не допускается эксплуатация приборов учета этой марки при температуре воздуха ниже 5 °С и в условиях открытого пространства на улице, поэтому помещения в месте их установки должны быть отапливаемыми.
Длительный срок эксплуатации прибора и высокая точность измерений гарантируются при условии, что объем рабочей среды, проходимой через счетчики не превышает максимальные значения, указанные в технических характеристиках.
Поверка счетчиков ВСХН проводится 1 раз в 6 лет.
Установка счетчиков воды ВСХН:
Монтаж водосчетчиков ВСХН следует проводить на вводах в здания или в отдельные помещения, на горизонтальном или вертикальном участке трубопровода, постоянно заполненном водой, так, чтобы до счетчика оставался прямой отрезок трубы протяженностью не менее 125 / 160 / 200 мм (5 диаметров трубы), а после него - прямой участок длиной не менее одного диаметра, то есть 25 / 32 / 40 мм, соответсвенно, для счетчиков с DN 25, 32 и 40 мм. Несоблюдение этих требований приведет к возникновению дополнительной погрешности в измерениях. Это условие можно не соблюдать, если монтаж ведется с помощью заводского комплекта присоединителей, стабилизирующих поток воды. Место установки выбирается с таким расчетом, чтобы измерительный прибор всегда был заполнен водой. Вблизи от месторасположения измерительного прибора на расстоянии 2 м не должно быть никаких устройств, создающих магнитное поле, способных сбить его показания.
При монтаже счетчиков на горизонтальном участке трубопровода циферблатом вверх (Н) работа осуществляется в диапазоне расходов класса В, С; при монтаже на горизонтальном участке с вертикальным расположением циферблата или на вертикальном участке (V) счетчик работает в диапазоне расходов, соответствующих классу А.
Присоединение счетчика к трубопроводу с большим или меньшим диаметром, чем диаметр условного прохода счетчика производится при помощи переходников, устанавливаемых вне зоны прямолинейных участков.
Счетчик ВСХН располагают таким образом, чтобы стрелка на корпусе совпадала с направлением рабочего потока в трубопроводе. Для замены и ремонта счетчика перед ним по ходу направления воды и после него устанавливают вентили или шаровые краны, позволяющие при необходимости перекрыть поток, а также спускники для организации стока воды из трубопровода на отключаемом участке. До счетчика и после него, но перед запорной арматурой рекомендуется размещать магнитно-механические фильтры для очистки воды от крупных загрязнений, которые прочищают раз в полгода или при необходимости при заметном снижении напора воды.
