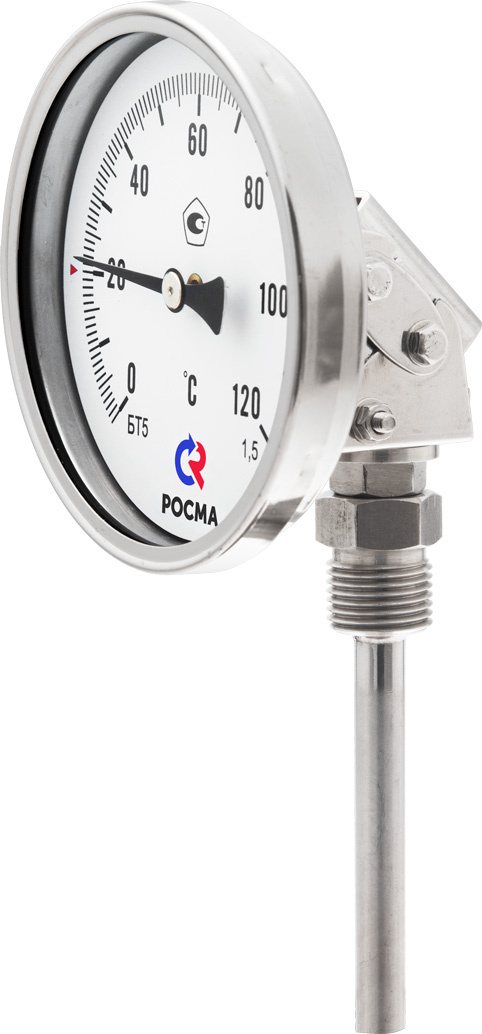

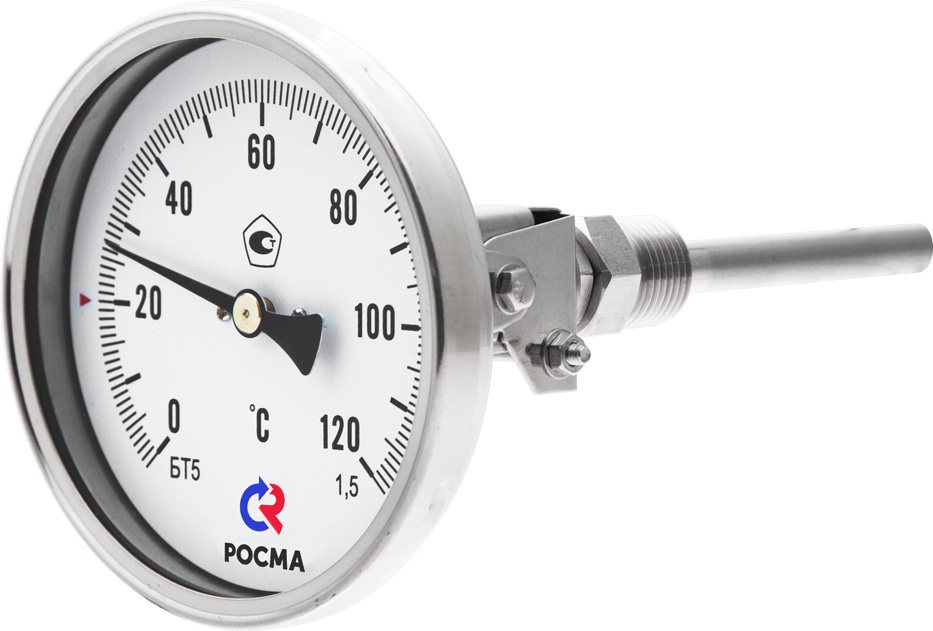

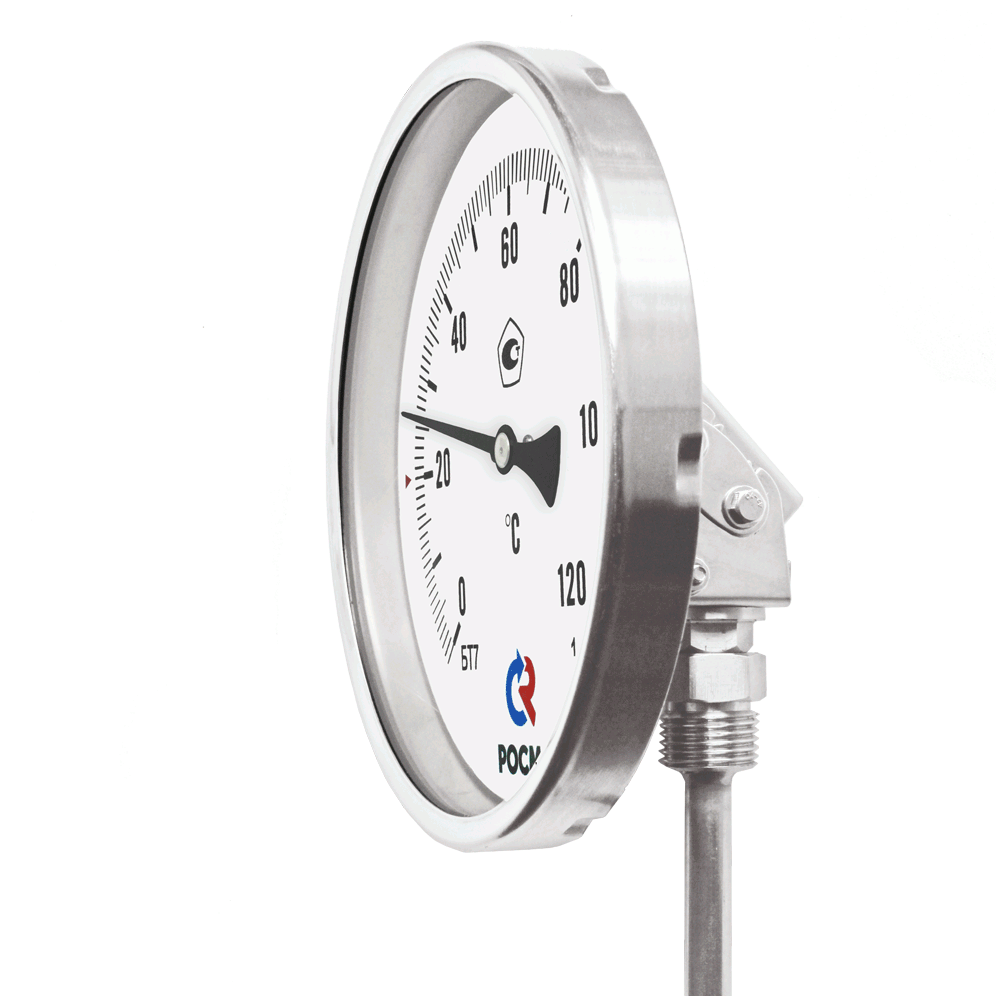

Термометр БТ серии 220 биметаллический нержавеющий с универсальным присоединением (поворотно-откидной корпус)

Термометры биметаллические коррозионностойкие типа БТ серии 220 с универсальным присоединением, с поворотно-откидным корпусом, предназначены для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Область применения:

Химическая промышленность, нефтехимическая промышленность, машиностроение.

Технические данные:

• Стандарт: ТУ 4211-001-4719015564-2008

• Диаметр корпуса: 80, 100, 150 мм

• Класс точности: 1,5; 1,0 (под заказ)

• Диапазон показаний температур:
  • −30…+50 °С  • 0…+60 °С    • 0…+100 °С
  • 0…+120 °С    • 0…+160 °С  • 0…+250 °С
  • 0…+300 °С    • 0…+350 °С  • 0…+450 °С

• Рабочая температура:
  • Окружающая среда: −60…+60 °C

• Длина погружной части, мм: 46*, 64, 100, 150, 200, 250, 300** (под заказ
  возможно изготовление погружной части
  длиной до 1600 мм)**

• Чувствительный элемент: Биметаллическая спираль

• Шток: Нержавеющая сталь 08X18Н10

• Корпус: IP54 (IP65 — под заказ), нержавеющая сталь 08Х18Н10, угол поворота до 90°

• Кольцо: Нержавеющая сталь 08Х18Н10, байонетное

• Циферблат: Алюминий, шкала черная на белом фоне

• Стекло: Минеральное стекло

• Присоединение: Осевое присоединение поворотного механизма

• Резьба присоединения (на штоке): G½ (под заказ M20×1,5)

• Комплектность: Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали.
•
  • На штоке: 10 МПа
  • На гильзе из нержавеющей стали: 25 МПа

• Регулировка: На корпусе с тыльной стороны

* - для Ø80
** - кроме Ø80

Монтаж:

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра. При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы. Резьбовые соединения уплотняются лентой ФУМ (при температуре измеряемой среды до +200°С); жгутом ФУМ (при температуре измеряемой среды до +250°С); льняной подмоткой (при температуре измеряемой среды свыше +250°С).

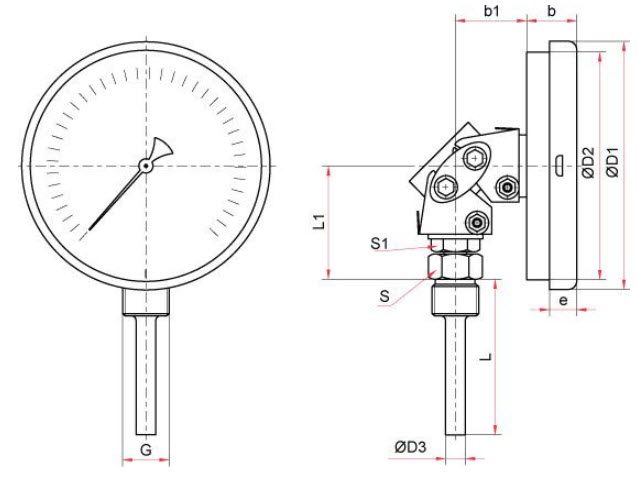

Размеры:
