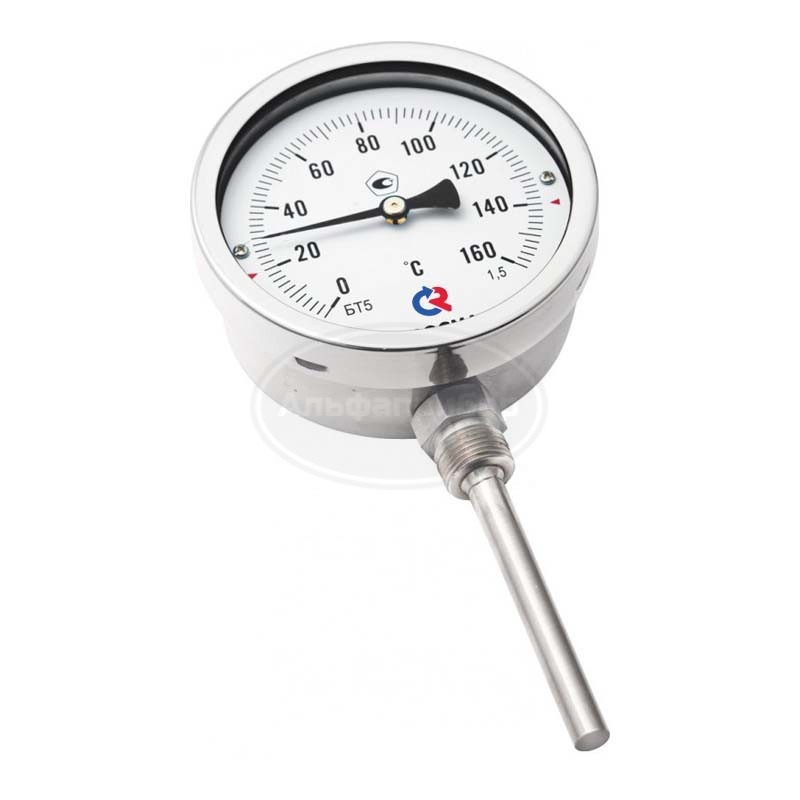

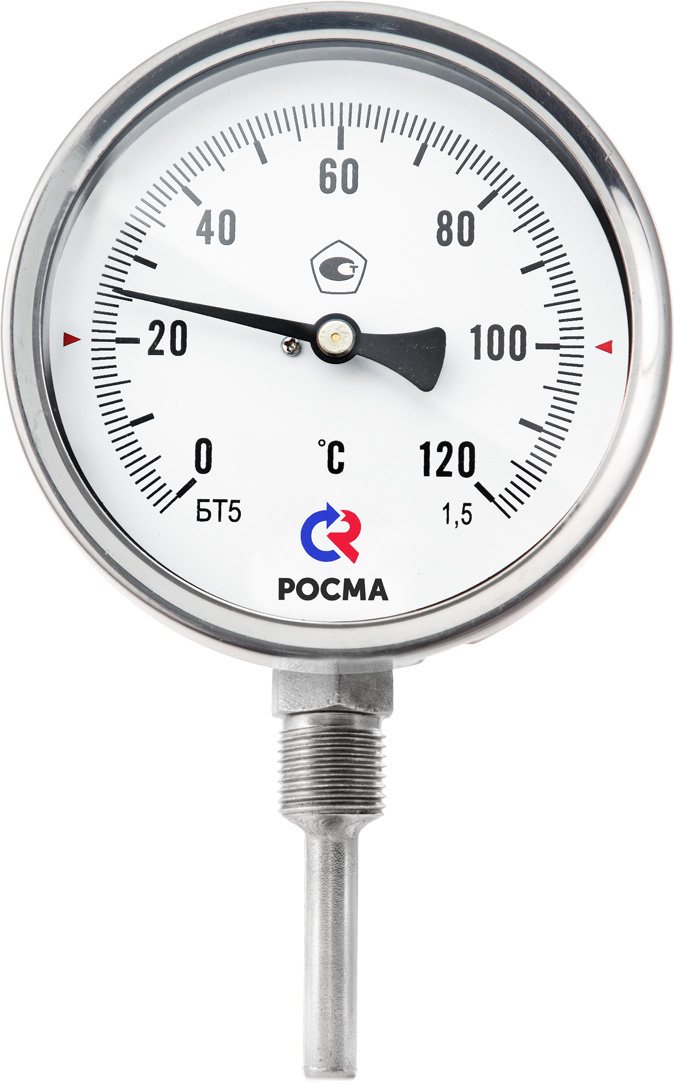

Термометр БТ серии 220 биметаллический нержавеющий радиальный

Термометры биметаллические коррозионностойкие радиальные типа БТ серии 220 предназначены для измерения температуры агрессивных жидкостей и газов.

Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Монтаж:

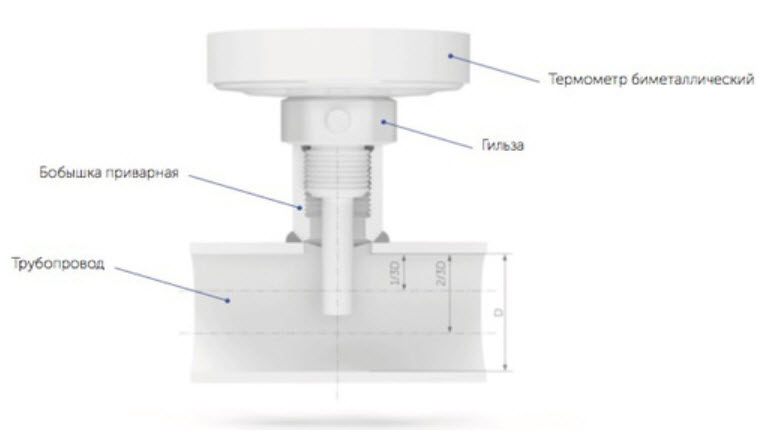

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра. При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы. Резьбовые соединения уплотняются лентой ФУМ (при температуре измеряемой среды до +200°С); жгутом ФУМ (при температуре измеряемой среды до +250°С); льняной подмоткой (при температуре измеряемой среды свыше +250°С).

Монтаж:

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра. При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы. Резьбовые соединения уплотняются лентой ФУМ (при температуре измеряемой среды до +200°С); жгутом ФУМ (при температуре измеряемой среды до +250°С); льняной подмоткой (при температуре измеряемой среды свыше +250°С).

Технические данные:

• Стандарт: ТУ 4211-001-4719015564-2008

• Диаметр корпуса: 100 (150 мм - под заказ)

• Класс точности: 1,5 (1,0 - под заказ)

• Диапазон показаний температур:
  • −30…+70 °С  • 0…+60 °С
  • 0…+120 °С    • 0…+160 °С
  • 0…+200 °С    • 0…+250 °С
  • 0…+350 °С    • 0…+450 °С

• Рабочая температура:
  • Окружающая среда:
  −40…+60 °C (длина погружной части 64 мм)
  −60…+60 °C (длина погружной части 100 мм и более)

• Длина погружной части, мм: 64, 100, 150, 200, 250, 300 мм (возможно изготовление погружной части длиной до 1000 мм)

• Чувствительный элемент: Биметаллическая спираль

• Корпус и шток: IP54 (IP65 под заказ), нержавеющая сталь 08Х18Н10

• Кольцо: Нержавеющая сталь 08Х18Н10, байонетное

• Циферблат: Алюминий, шкала черная на белом фоне

• Стекло: Минеральное стекло

• Присоединение: Радиальное

• гильзой из нержавеющей стали Комплектность: Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали)

  Монтаж:



  В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра. При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы. Резьбовые соединения уплотняются лентой ФУМ (при температуре измеряемой среды до +200°С); жгутом ФУМ (при температуре измеряемой среды до +250°С); льняной подмоткой (при температуре измеряемой среды свыше +250°С).

• Резьба присоединения (на штоке): G½ (под заказ М20х1,5)

• Рабочее давление:
  • на штоке: 10 МПа
  • на гильзе из нержавеющей стали: 25 МПа (под заказ)

• Межповерочный интервал:
  • 3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
  • 2 года — для всех остальных диапазонов

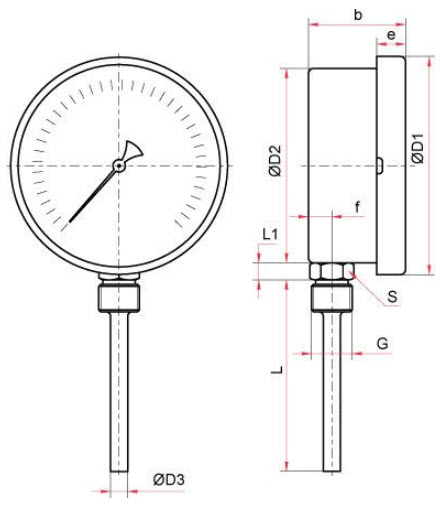

Размеры:

 * - возможно изготовление погружной части длиной до 1000 мм для радиальных БТ (с шагом 50 мм).

Номенклатура поставляемых биметаллических радиальных нержавеющие термометров типа БТ серии 220:
