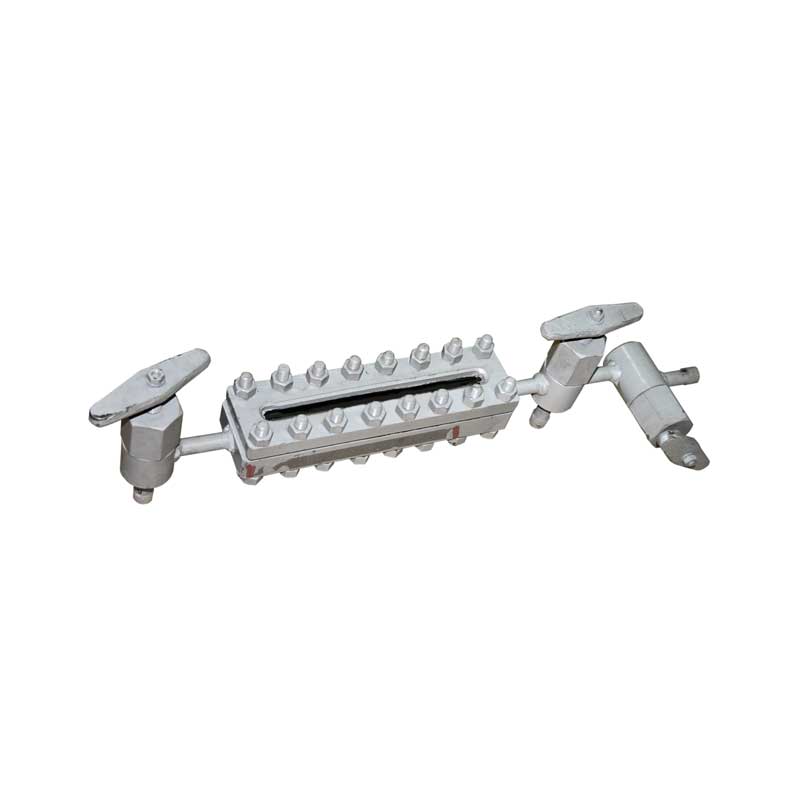

Указатель уровня Т-45-1

Условия эксплуатации указателя уровня Т-45-1:

• Температура рабочей среды: до + 225°С;
• Рабочая среда: вода;
• Номинальное давление PN, МПа (кгс/см²): 2,5 (25);

Технические данные прибора водоуказательного Т-45-1:

• Привод: ручной;
• Присоединение к трубопроводу: под приварку;
• Видимое поле наблюдаемого уровня, мм: 202;
• Установочное положение на трубопроводе: вертикальное;
• Регламентирующий документ: ТУ 108.21.275-85.

Материалы основных деталей указателя уровня Т-45-1:

• Материал изделия (вентиль отключающий верхний): сталь углеродистая;
• Материал изделия (вентиль отключающий нижний):           сталь углеродистая;
• Материал изделия (продувочный вентиль): сталь углеродистая;
• Материал изделия (рамка): сталь углеродистая;
• Материал изделия (прокладка): паронит;
• Уплотнительная поверхность: наплавка специальными электродами;
• Материал изделия (тарелка): хромированная сталь;
• Шпиндели всех вентилей: низколегированная сталь;

Показатели надежности указателя уровня Т-45-1:

• Полный средний ресурс, часов: 200 000;

Состав указателя Т-45-1:

• Вентиль отключающий (верхний);
• Вентиль отключающий (нижний);
• Продувочный вентиль;
• Рамка (N5);
• Термостойкое рифленое стекло 220х34х17 по ГОСТ 1663-81;
• Прокладка;

Монтаж указателя уровня Т-45-1:

• Перед установкой указателя на место и вводом в эксплуатацию указателя уровня Т-45-1 необходимо:

1. внимательно осмотреть изделие на наличие каких-либо повреждений: согнуты рукоятки, шпиндели, лопнули стекла и т.д. Все повреждения подлежат устранению;
2. произвести расконсервацию путем удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить;
3. проверить указатель уровня на герметичность рабочим давлением Рр.

• Присоединение указателя к патрубкам осуществляется путем сварки.

Последовательность операций по вводу указателя уровня Т-45-1 в эксплуатацию:

• все вентили находятся в закрытом положении. Открыть продувочный вентиль;
• медленно приоткрыть верхний отключающий вентиль и прогреть паром корпус указателя в течение 3-5 минут;
• закрыть продувочный вентиль и полностью открыть верхний вентиль, а затем медленно открыть нижний вентиль.

Правила хранения указателя уровня Т-45-1:

• Хранение указателя уровня должно осуществляется в соответствии с группой хранения «С» по ГОСТ 15150-69: в сухих, закрытых помещениях, гарантирующих его защиту от повреждений и попадания влаги.
