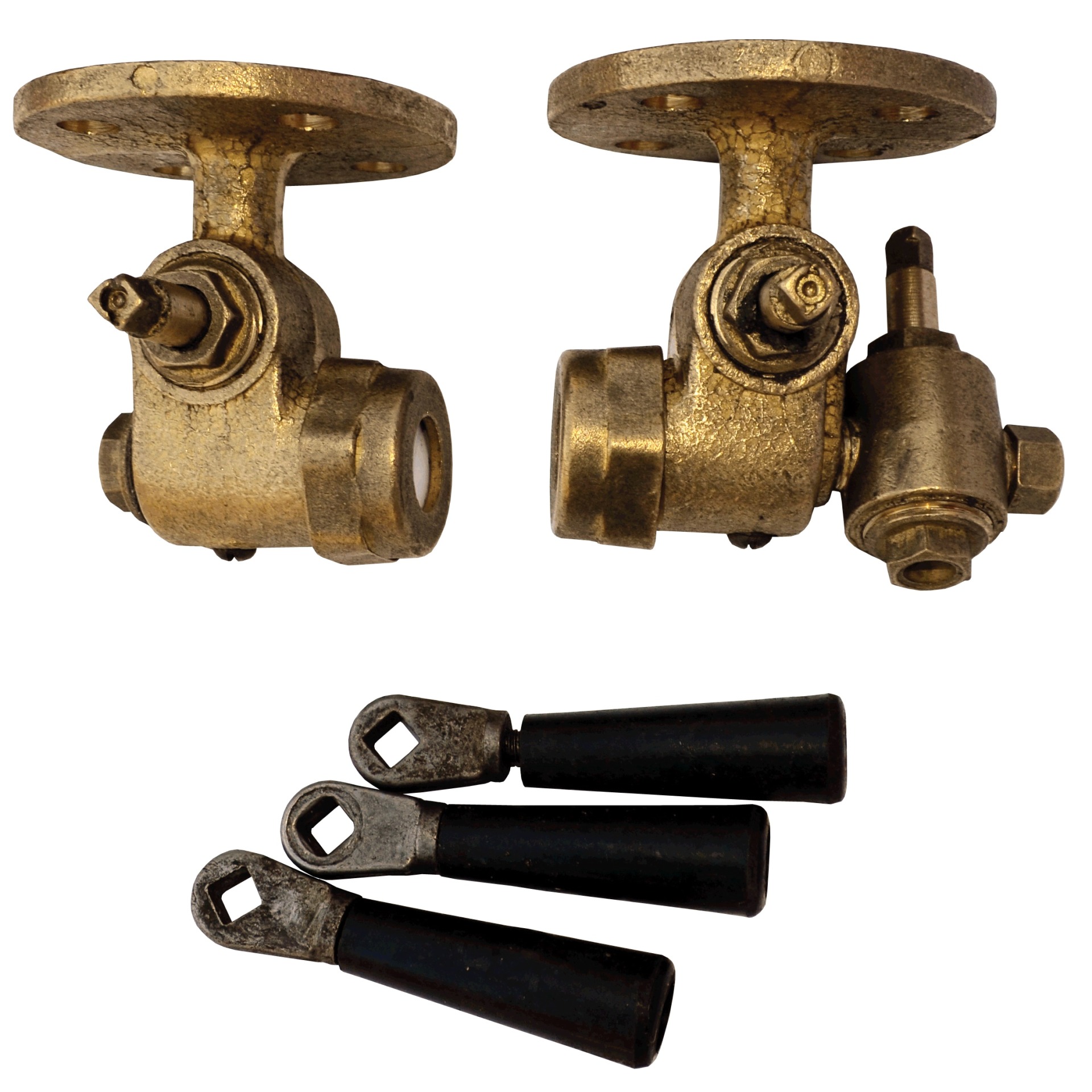

Запорное устройство 12б3бк

Запорное устройство указателя уровня 12б3бк применяется в качестве запорной арматуры для цилиндрических трубок или рамок указателя уровня. Используется на баках, котлах, резервуарах, прочих емкостях закрытого типа для воды и других жидких неагрессивных сред рабочей температурой до 225°С.

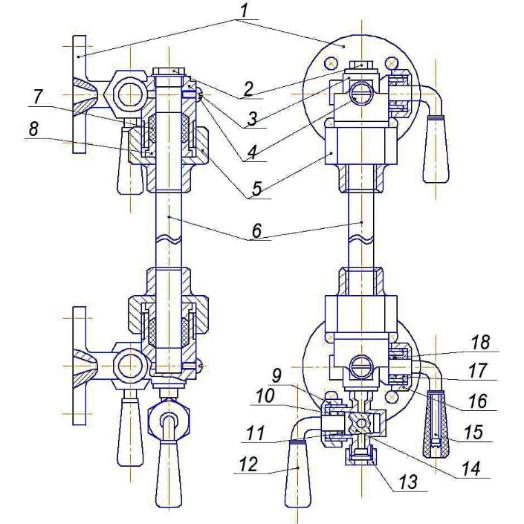

12б3бк состоит из верхнего и нижнего запорных элементов и крана для слива воды. Запорное устройство прикрепляются болтовым соединением к фланцам резервуара. В специальные отверстия в запорных корпусах закрепляется стеклянная трубка указателя уровня, концы которой уплотняются сальниковой набивкой в месте соприкосновения с запорным устройством. Когда запорные органы корпусов открыты, жидкость поступает из резервуара в указатель уровня, сливной кран при этом должен быть в закрытом положении.

Функционирование запорного устройства 12б3бк Ру25 базируется на принципах сообщающихся сосудов. Величина уровня жидкости в резервуаре равна значению уровня жидкости в указателе уровня. К нижнему запорному элементу подсоединен кран, который предназначен для спуска жидкости из указателя уровня. Перекрытие запорных органов корпусов и крана производится поворотом рукоятки. Для уплотнения затворов с помощью сальниковой набивки применяется асбестовый шнур, пропитанный графитной смазкой.

Запорное устройство 12б3бк выпускается в единственном размере - Ду20. Вы можете купить 12б3бк прямо на сайте. Наше преимущество - лучшая цена и минимальные сроки поставки.

Основные габаритные, присоединительные размеры (мм) и масса(кг)
