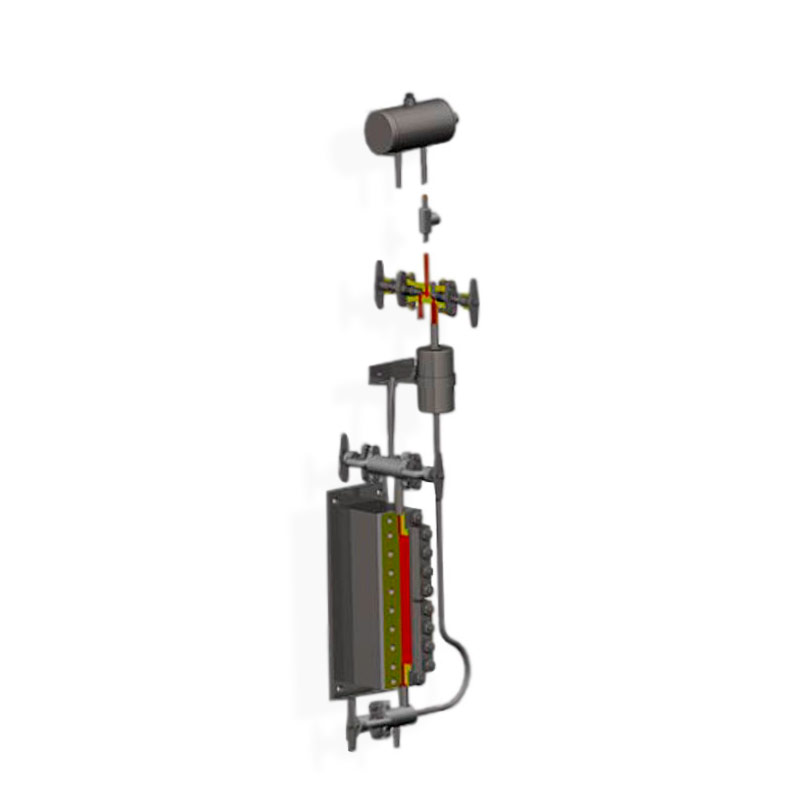

Указатель уровня Т-30б

Условия эксплуатации указателя Т-30б:

• Температура рабочей среды: до + 60°С;
• Рабочая среда: конденсат – тяжелая жидкость;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: Т-30бу – для стран с умеренным климатом, Т-30бт – для стран с тропическим климатом;

Технические данные указателя уровня Т-30б:

• Номинальное давление PN, МПа (кгс/см²): 6,4 (64);
• Присоединение к котлам: под приварку;
• Регламентирующий документ: ТУ 108.21.275-85;
• Класс герметичности по ГОСТ 9544-93:  «А»;

Материалы основных деталей указателя уровня Т-30б:

• Материал изделия (вентильные головки): сталь углеродистая;
• Материал изделия (расширительный бачек): сталь углеродистая;
• Материал изделия (продувочный вентиль): сталь углеродистая;
• Материал изделия (тройник): сталь углеродистая;
• Материал изделия (конденсатный бачок): сталь углеродистая;
• Материал изделия (корпус колонки): сталь углеродистая;
• Материал изделия (шпиндели): низколегированная хромистая сталь;
• Материал изделия (уплотнительные поверхности в корпусах вентильных головок): наплавка специальными электродами;
• В сниженных указателях уровня используются следующие тяжелые жидкости:смесь бромоформа (трибромметан) и бензола; раствор четырехбромистого углерода в хлороформе; раствор четырехбромистого углерода и толуола. Удельный вес жидкости подбирается путем изменения соотношения указанных компонентов.

Показатели надежности указателя уровня жидкости Т-30б:

• Средний срок службы: н/д;
•

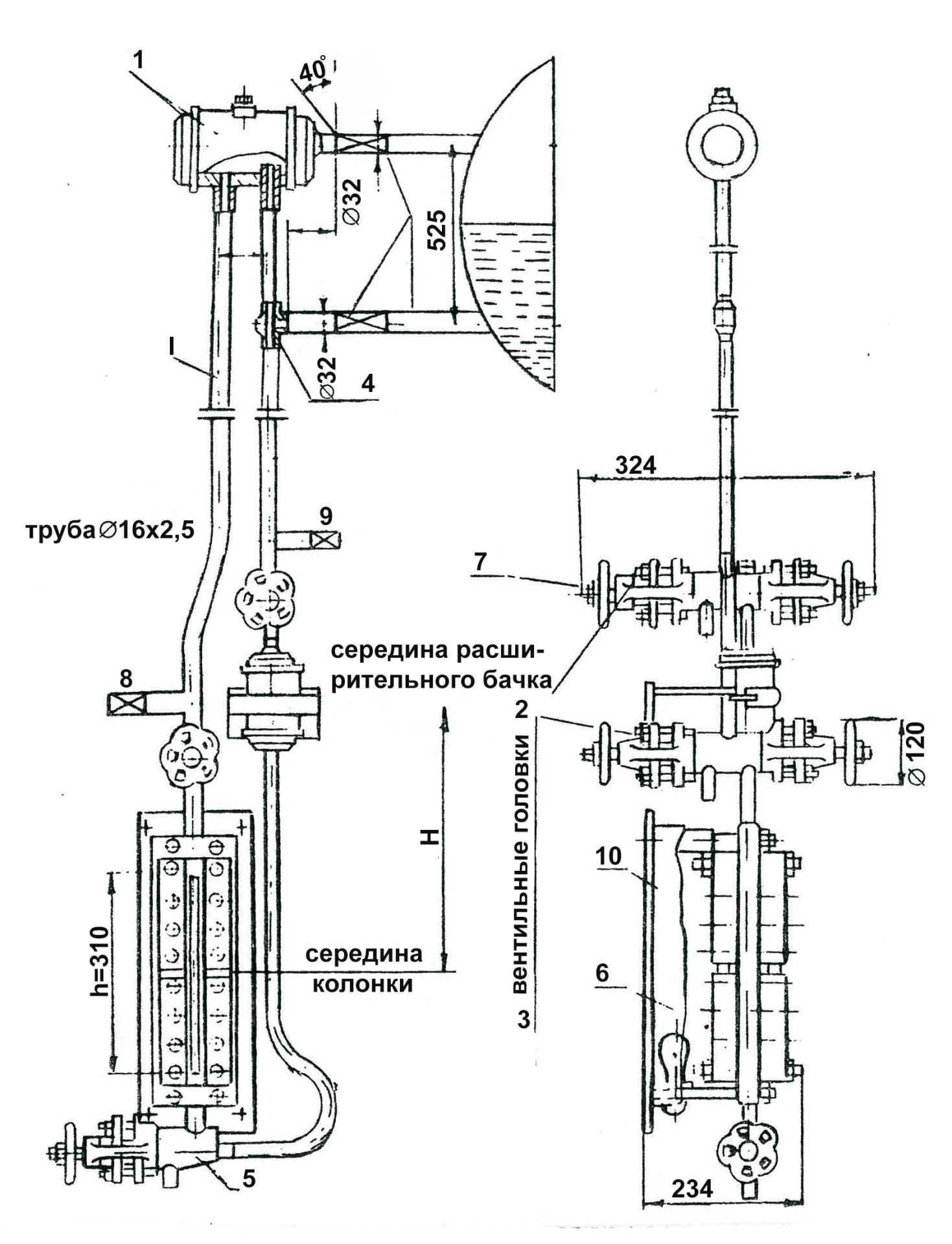

Монтаж указателя уровня жидкости сниженного Т-30б:

• Перед вводом указателя уровня Т-30б в работу необходимо тщательно продуть импульсные трубы в следующем порядке:

1. вентильные головки 3 должны быть плотно закрыты;
2. открыть вентиль 9 и 8 продуть столб воды, после продувки вентили закрыть.

• При плотно закрытых вентилях 8, 9 сделать выдержку для образования конденсата в импульсных трубах, а из прибора удалить имеющуюся в нем воду, через сливной вентиль  5.
• Произвести заливку тяжелой жидкости в расширительный бачок через отверстие, закрытое пробкой в вентильной головке 3 в объеме примерно 500см3. Заливать жидкостью до появления ее в пробке вентильной головки 3, которая, в процессе заполнения прибора тяжелой жидкостью должна быть открытой. Сливной вентиль 5, при этом должен быть закрытым. После залива прибора жидкостью, пробки в вентильных головках закрыть.
• Для получения более контрастной границы раздела котловой воды и тяжелой жидкости последняя подкрашивается краской (шеллакрот или судан);
• Перед включением прибора в работу конденсат залить в бачок 1 через его пробку. Все вентили должны быть плотно закрытыми.
• Прибор включать в работу медленно открывая вентили сначала паровой линии, а затем водяной.
• Указатель уровня Т-30б введен в работу, но  для правильных показаний прибор должен быть откалиброван.
