Запорное устройство 12нж13бк

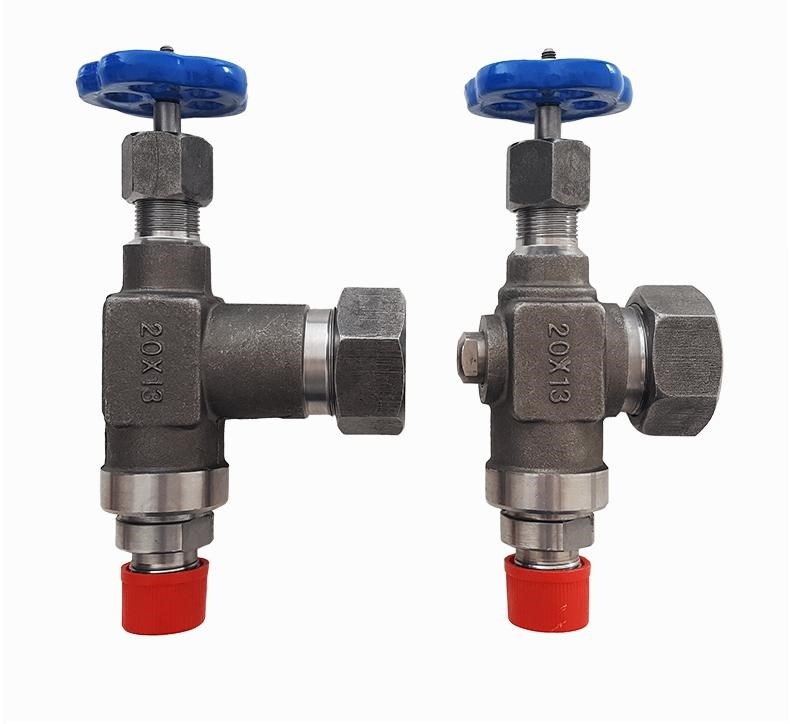

12нж13бк относится к запорным устройствам указателя уровня из нержавеющей стали. Конструктивно 12нж13бк4 состоит из двух вентилей. При измерении уровня жидкости необходимо открыть оба вентиля и дождаться, пока вода заполнит смотровое стекло. Уровень жидкости в стекле займет положении равное уровню жидкости в оборудовании, что объясняется физическим законом о сообщающихся сосудах. Стекло применяется наржуным диаметром 20 мм, длина стекла должна быть на 70 мм меньше установочного размера L между центрами присоединительных цапок. В вентилях применяется конусное уплотнение в затворе и сальниковое - для герметичности относительно внешней среды. В вентилях 12нж13бк4 также предусмотрен аварийный шаровый затвор, который обеспечивает закрытие прохода при поломке стекла (шарик струей среды прижимается к отверстию и закрывает проход).

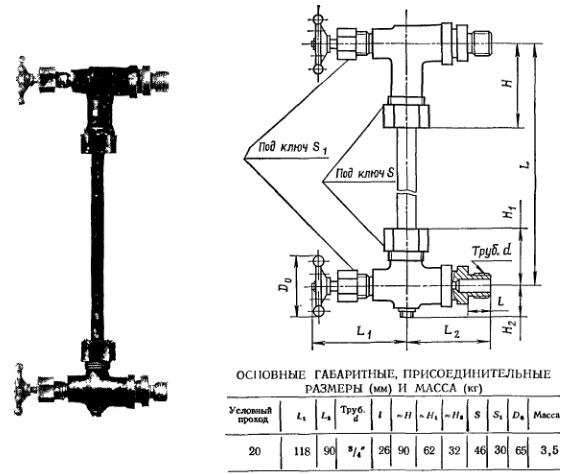

Основные габаритные, присоединительные размеры (мм) и масса(кг)

Технические характеристики

Рабочая среда: вода, пар, жидкие среды, в том числе агрессивные, температурой до 200°С.
Рабочее давление: 4,0 МПа (40 кгс/см²).
Материальное исполнение корпусов: нержавеющая сталь.
Присоединительные концы верхнего и нижнего запорных элементов: цапковые.
Уплотнение в затворе: металл по металлу.
Герметичность затвора: класс "А".
Управление запорным устройством: ручное, рукояткой.
Запорные устройства устанавливают с горизонтальным расположением штока при расположении смотровых стекол в вертикальной плоскости.

Материал основных деталей

Корпус верхнего вентиля: сталь 12Х18Н10Т.
Корпус нижнего вентиля: сталь 12Х18Н10Т.
Уплотнительные поверхности вентилей: коррозионностойкая сталь.
Пробка: сталь 12Х18Н10Т.
Набивка сальников: пропитанный асбест или фторопласт.

Показатели надежности и долговечности

Средний срок службы — не менее 5 лет.
Средний ресурс— не менее 1800 циклов.
Наработка на отказ — не менее 600 циклов.

Условия эксплуатации

Температура рабочей среды: не более 200^оС.
Температура окружающей среды: не ниже -60^оС.
Запорное устройства следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания. Перед монтажом 12нж13бк4 следует несколько раз открыть и закрыть затворы вентилей. Герметичность затворов можно подвергнуть испытанием водой.
