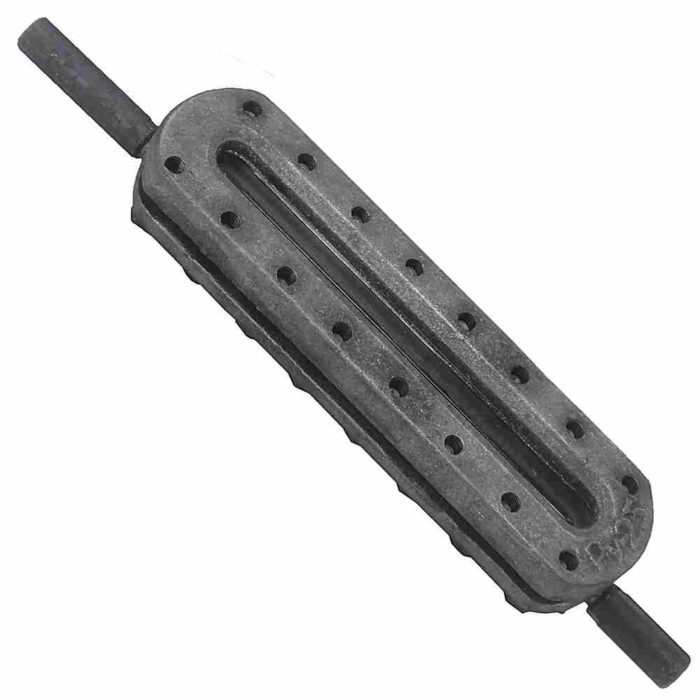

Указатели уровня 12кч11бк

Условия эксплуатации указателя уровня 12кч11бк:

• Температура рабочей среды: вода, пар – до +250°С, этилмеркаптан, аммиак – от -30 до +40°С;
• Температура окружающей среды: до +50°С;
• Рабочая среда: вода, пар, этилмеркаптан, аммиак;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У3, Т3,УХЛ4;

Технические данные указателя уровня жидкости 12кч11бк:

• Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
• Присоединение к трубопроводу: штуцерное;
• Установочное положение на трубопроводе: вертикальное;
• Регламентирующий документ: ТУ 26-07-1487-89;

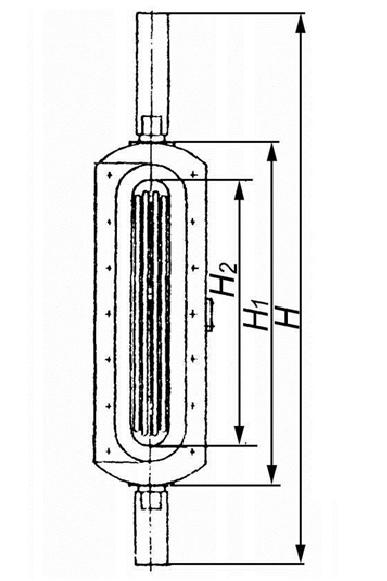

• Номера чертежей для указателей уровня жидкости №2, №4, №5, №6, №8 соответственно: СЗ 8804.002, СЗ 8804.004, СЗ 8804.005, СЗ 8804.006, СЗ 8804.008;
• Таблица-фигура: 12кч11бк;

Материалы основных деталей указателя уровня 12кч11бк:

• Материал изделия (корпус): чугун КЧ30-6;
• Материал изделия (штуцер): сталь 20;
• Материал изделия (водоуказательное стекло): боросиликатное стекло;

Показатели надежности указателя уровня 12кч11бк:

• Средний срок службы: не менее 6 лет;
• Гарантийная наработка, часов: 5000;
• Полный средний ресурс, часов: 35000;
• Наработка на отказ, часов: 6000;

Основные заводы производители указателя уровня 12кч11бк:

• Место производства: Россия;
• Производитель 12кч11бк: ОАО «Семеновский арматурный завод».

Монтаж указателя уровня 12кч11бк:

• Перед монтажом провести тщательный наружный осмотр и проверить комплектность водоуказательной рамки (указателя уровня) по упаковочному листу.
• Перед установкой указателя в экспортном и тропическом исполнении удалить заглушки из штуцеров.
• После длительного хранения указателя уровня необходимо осторожно подтянуть болты крышки ключом, не допуская перекоса крышки и порчи стекла.
• При монтаже указатель должен устанавливаться штуцерами в гнезда без перекосов. Установочное положение указателя 12кч11бк – вертикальное.

Правила хранения указателя уровня 12кч11бк:

• При хранении и транспортировке указателя уровня 12кч11бк необходимо предохранить от повреждений и загрязнения, в экспортном и тропическом исполнении отверстия штуцеров должны быть заглушены.

Монтаж указателя уровня жидкости 12ч11бк:

• Перед монтажом указателя уровня производят внешний осмотр и проверяют комплектность изделия.
• Заглушки в штуцерах используются для хранения, перед установкой указателя на рабочее место их требуется удалить.
• При длительном хранении затяжка болтов указателя уровня ослабевает. Производить затяжку болтов необходимо по схеме. Неравномерная затяжка болтов может привести к разрушению смотрового стекла.
