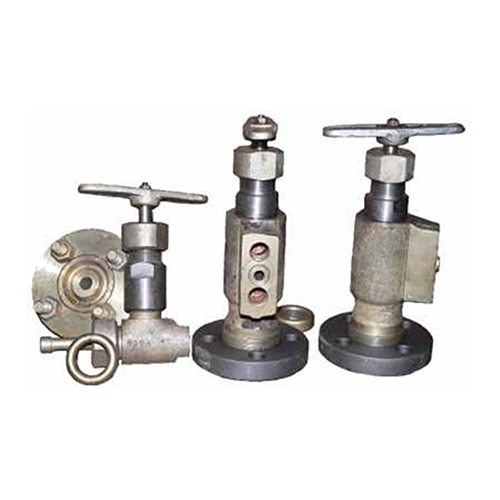

Запорное устройство 12лс29нж

Условия эксплуатации запорного устройства 12лс29нж:

• Температура рабочей среды: от – 40 до + 200°С;
• Температура окружающей среды: от -40 до +50°С;
• Рабочая среда: влажный природный газ с содержанием углеводородного конденсата, диэтиленгликоля, метанола и других неагрессивных жидкостей, пластовая вода, сероводород до 6% объемных и углекислый газ до 2% объемных;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У, УХЛ;
• Направление потока среды: под золотник;

Технические данные запорного устройства 12лс29нж:

• Привод: ручной (маховик);
• Номинальное давление PN, МПа (кгс/см²): 16,0 (160);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: любое при горизонтальном положении штоков клапанов УФ 22004;
• Регламентирующий документ: ТУ 26-07-1276-80;
• Класс герметичности по ГОСТ 9544-93:  «С»;
• Номер чертежа: УФ 82002-015;

Материалы основных деталей запорного устройства 12лс29нж:

• Материал изделия (корпус): сталь 18ХГ;

Показатели надежности запорного устройства 12лс29нж:

• Средний срок службы: не менее 10 лет;
• Наработка на отказ, циклов: 1000;
• Полный средний ресурс, циклов: 5000;

Основные заводы производители запорного устройства 12лс29нж:

• Место производства запорного устройства 12лс29нж: Украина;
• Производитель 12лс29нж: ОАО «Конотопский арматурный завод».

Монтаж запорного устройства 12лс29нж:

• Перед установкой оборудования необходимо произвести его расконсервацию, удалить загрязнения из внутренних полостей клапанов.
• Монтаж запорного устройства производить с учетом возможности его обслуживания и ремонта.
• Перед пуском в эксплуатацию клапаны запорного устройства необходимо подвергнуть следующим испытаниям:
• -на герметичность прокладочных соединений и сальникового уплотнения водой давлением 160кгс/см2. Время выдержки не менее двух минут. Пропуск воды не допускается.
• – на герметичность в затворе водой давлением 160кгс/см2. Вода подается во входной патрубок (по стрелке на корпусе). Протечка через затвор не должна превышать 0,01см3/мин.
• -на работоспособность. Испытание производить подачей на вход клапанов воду давлением 160кгс/см2. Не менее трех раз произвести открытие и закрытие клапанов. Ход подвижных деталей клапанов должен быть плавным, без рывков и заеданий.
• Клапаны запорного устройства 12лс29нж, эксплуатируемые на негорючих жидких средах, допускается испытывать на герметичность рабочей жидкостью, при этом допускаемая протечка устанавливается эксплуатирующей организацией в зависимости от вязкости и удельного веса жидкости.
• Перед пуском запорного устройства в эксплуатацию для всех его клапанов должна быть произведена промывка и продувка.

Хранение и транспортировка запорного устройства 12лс29нж:

• Клапаны запорного устройства 12лс29нж при транспортировке необходимо закреплять внутри ящика. При погрузочно-разгрузочных работах ящики запрещается бросать и кантовать.
• Транспортирование запорного устройства производится:
• – в ящиках по ГОСТ 2991-85;
• – в пакетах на плоских поддонах по ГОСТ 26663-85.
• Условия транспортирования – группа Ж1, хранения – группа ОЖ 4 по ГОСТ 15150.
• Хранить запорное устройство следует в упаковке завода изготовителя в складских помещениях, обеспечивающих сохранность упаковки и исправность его в течение срока хранения.

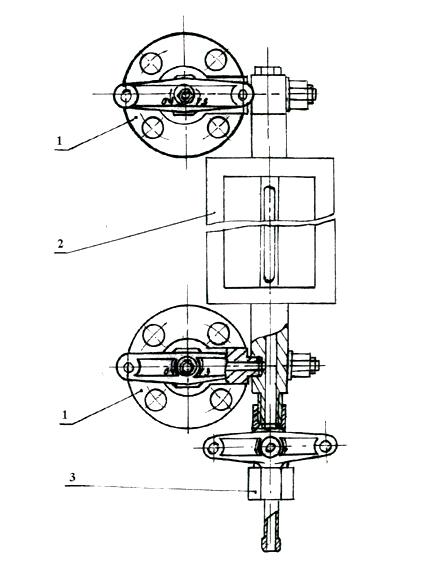

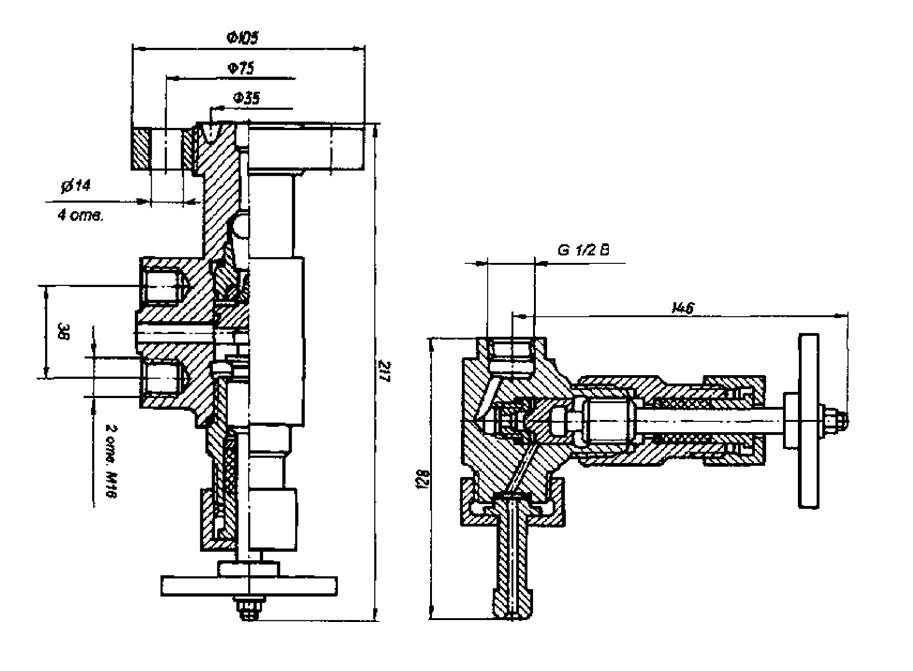

Устройство запорного устройства 12лс29нж

1.Клапан УФ 24004-015;

2.Рамка стальная указателя уровня;

3.Клапан УФ 22010-006.
