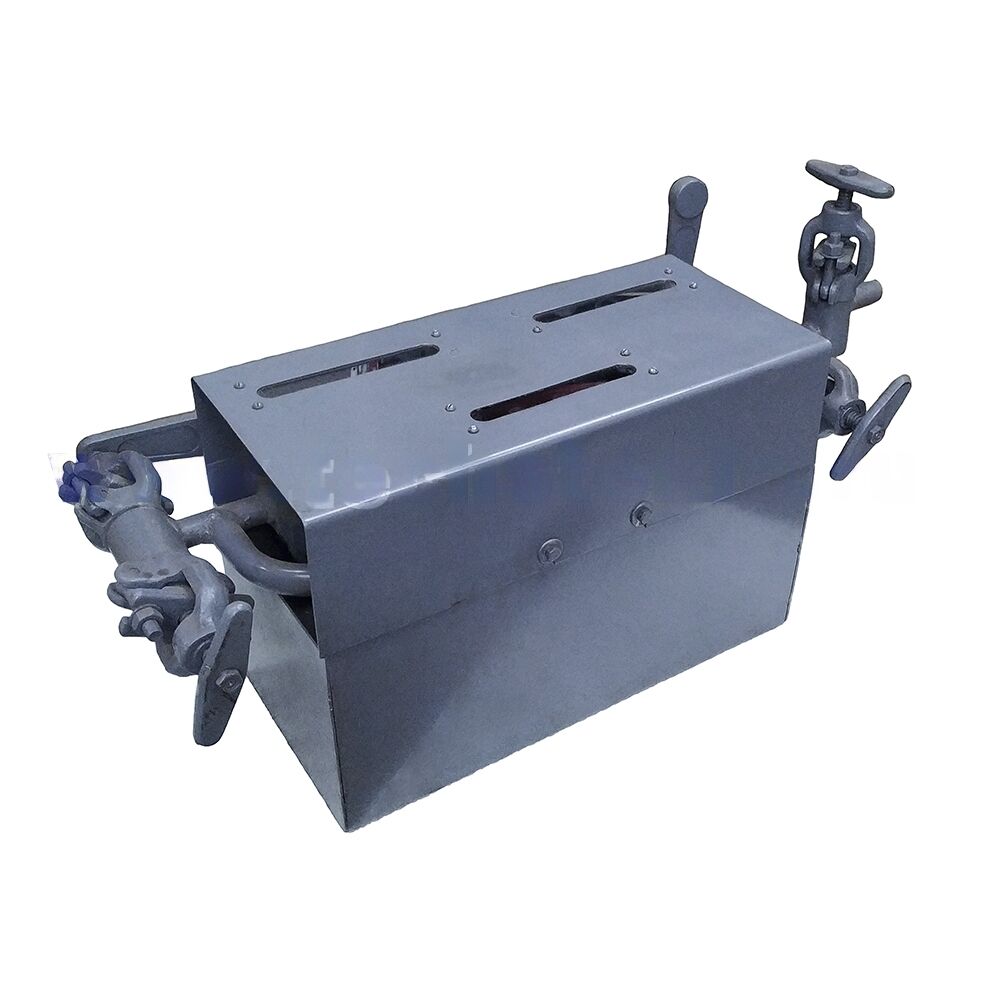

Указатель уровня Т-228б
Условия эксплуатации указателя уровня жидкости Т-228б:
- Температура рабочей среды: до + 345оС;
- Рабочая среда: вода, пар;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УЗ, ТЗ;
Технические данные указателя уровня жидкости прямого действия Т-228б:
- Привод: ручной;
- Номинальное давление PN, МПа (кгс/см²): 15,5 (155);
- Присоединение к трубопроводу: под приварку;
- Установочное положение на трубопроводе: вертикальное;
- Регламентирующий документ: ТУ 108.21.275-85;
Материалы основных деталей указателя уровня Т-228б:
- Материал изделия (корпусные детали): сталь 20;
- Материал изделия (шпиндели вентилей): сталь 40Х;
- Материал изделия (тарелки вентилей): сталь 30х13;
Показатели надежности указателя уровня жидкости Т-228б:
- Полный средний ресурс, часов: 200000;

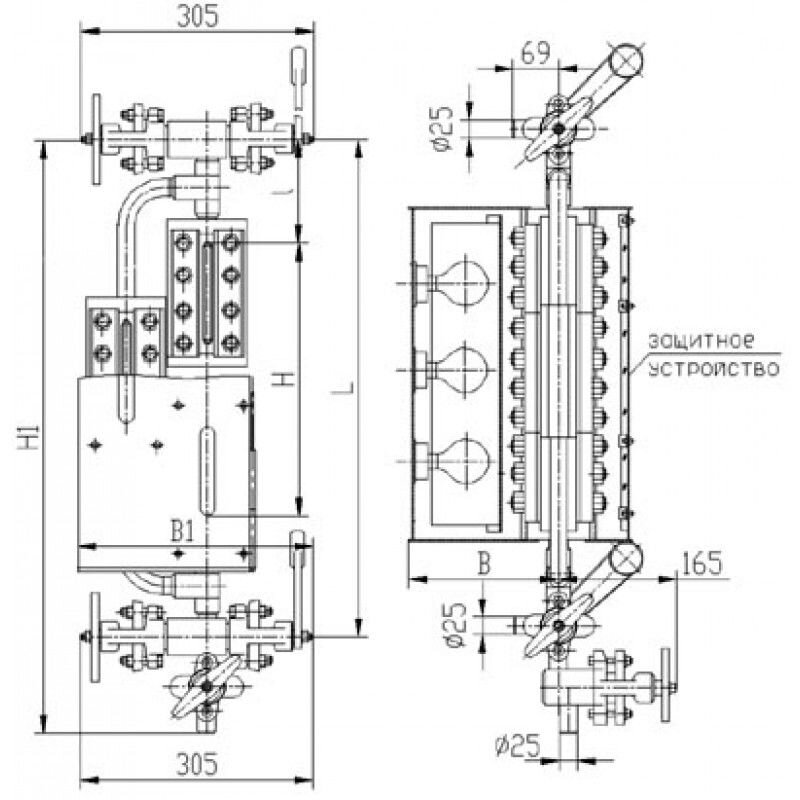

Основные габаритные и присоединительные размеры указателя Т-228б:
|
Марка Обозначение |
Ру, МПа |
L, мм |
Н, мм |
Н1, мм |
В, мм |
|
Т-228б |
15,5 |
670 |
400 |
827 |
230 |
Монтаж указателя уровня жидкости прямого действия Т-228б:
- При опрессовке барабана или сосуда указатель Т-228б следует отключить, т.к. при подаче повышенного давления повреждаются защитные пластины из слюды.
- Указатель уровня Т-228б вводится в эксплуатацию после выполнения последовательно следующих операций:
- Медленно открыть продувочный вентиль, приоткрыв немного верхнюю отключающую головку и прогреть корпус указателя в течение 2,5-3 минут паром;
- При достижении температуры корпуса до температуры 150°С постепенно закрыть продувочный вентиль, открыть полностью верхнюю отключающую головку, а затем медленно открыть нижнюю вентильную головку.
Правила хранения и транспортирования указателя уровня Т-228б:
- Указатели уровня Т-228б должны храниться только в сухих, закрытых помещениях, гарантирующих защиту их от повреждения и попадания влаги, что должно соответствовать условиям хранения группы «С» ГОСТ 15150-69.
- При транспортировке следует оберегать указатели уровня от ударов и механических повреждений.
