Стекла Клингера

Смотровое стекло Клингера с одной стороны снабжено насечками, повышающими прочность изделия. С его помощью показывается уровень жидкости в паровом оборудовании. Боросиликатный материал выдерживает давление до 3500 Па, и может использоваться в нефтяной промышленности.

Мы изготавливаем стекла Клингера в соответствии с ГОСТ и предлагаем по низким ценам от производителя. Гарантируем высокое качество выпускаемой продукции. В компании «Русский дом» можно заказать качественное рефлексионное стекло на максимально выгодных условиях.

Конструктивные особенности стекла Клингера

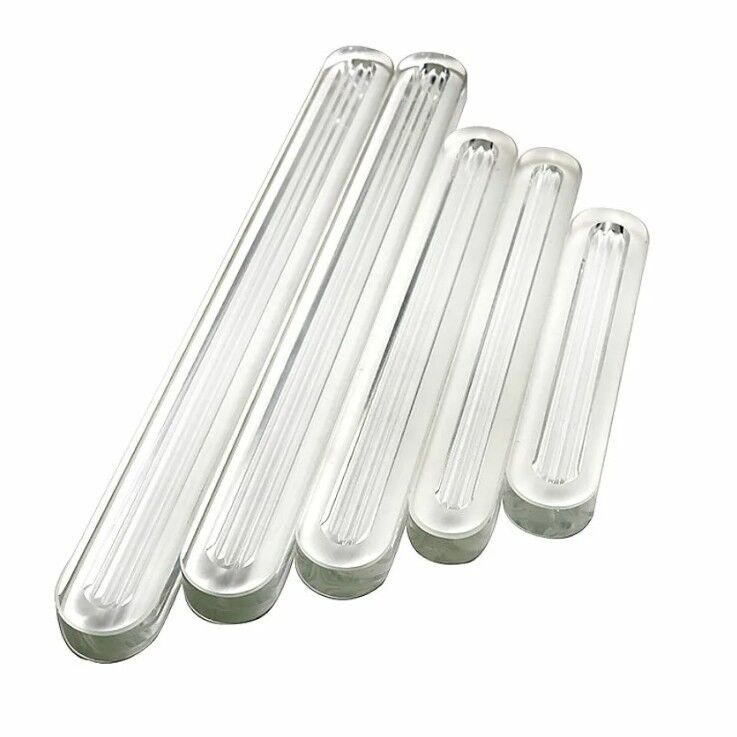

Водоуказательное стекло Клингера представляет собой полосу определенной длины, имеет прямоугольную форму и закругленные края. В его основе — боросиликатный материал, прошедший термическую закалку.

Боросиликатное стекло включает в свой состав оксиды бора, натрия, калия, алюминия, циркония, серы и железа, а также диоксид кремния, цинк, хлор и минеральные вещества.

Уровень закалки материала составляет не менее 865 нм/см.

Смотровая поверхность стекла Клингера располагается параллельно противоположной. Однако только одна сторона тщательно отполирована, а другая — шлифованная и рифленая (с призматическими рисками).

Характеристики материала

Закаленное боросиликатное стекло характеризуется устойчивостью как к низким, так и к высоким температурам. Оно выдерживает перепад до 220 С, а в ряде случаев — и более.

Материал хорошо сопротивляется коррозийным процессам, а также отличается стойкостью по отношению к кислотным, щелочным, соленым средам.

Высокая степень прозрачности позволяет беспрепятственно контролировать содержимое оборудования.

Технический стандарт требует соблюдать допустимую кривизну поверхностей стекла. Этот показатель не должен превышать 0,2 мм (для стекла длиной не более 19 см) и 0,3 мм (для изделия длиннее 19 см). Кривизна боковых граней не должна быть выше 2 мм.

Коэффициент светопропускания для стекол Клингера нормированию не подлежит.

Области применения рефлексионных стекол

Основная сфера применения закаленных водоуказательных стекол — это паровые котлы. Продукция широко востребована в нефтехимической отрасли. Благодаря усиленному составу и специальной конструкции материал может использоваться практически в любых средах.

Для стекол Клингера существует ограничение по максимальному давлению внутри оборудования. Они должны эксплуатироваться под давлением, не превышающим 3500 Па. При этом в некоторых средах допускается повышение уровня давления и температуры.

Типоразмеры и обозначения

Стекла Клингера выпускаются в нескольких стандартных типоразмерах под условными номерами от 0 до 10.

Длина стандартных изделий варьируется от 95 до 340 мм. Типовая ширина — 34 мм. Базовая площадь поперечного сечения стекол — 17 мм.

Допускаются небольшие отклонения размеров: по длине — до 1,5 мм; по ширине — не более 1 мм; по площади сечения — до 1 мм.

Рифленое стекло маркируется следующим образом:

• ТЗ-140-3,5 МПа ГОСТ 1663-81,

что обозначает «Термически закаленное стекло длиной 140 мм, выдерживающее давление не более 3500 Па, произведенное в соответствии с ГОСТом 1981 года».

Заказ боросиликатного стекла

Компания «Русский дом» поставляет стекла Клингера собственного производства, а также импортируемые из-за рубежа. У нас можно заказать продукцию стандартных типоразмеров или по индивидуальным параметрам. Каждому заказчику гарантируем качественное исполнение вне зависимости от сложности заказа.

Рефлексионные стекла ГОСТ 1663-81
