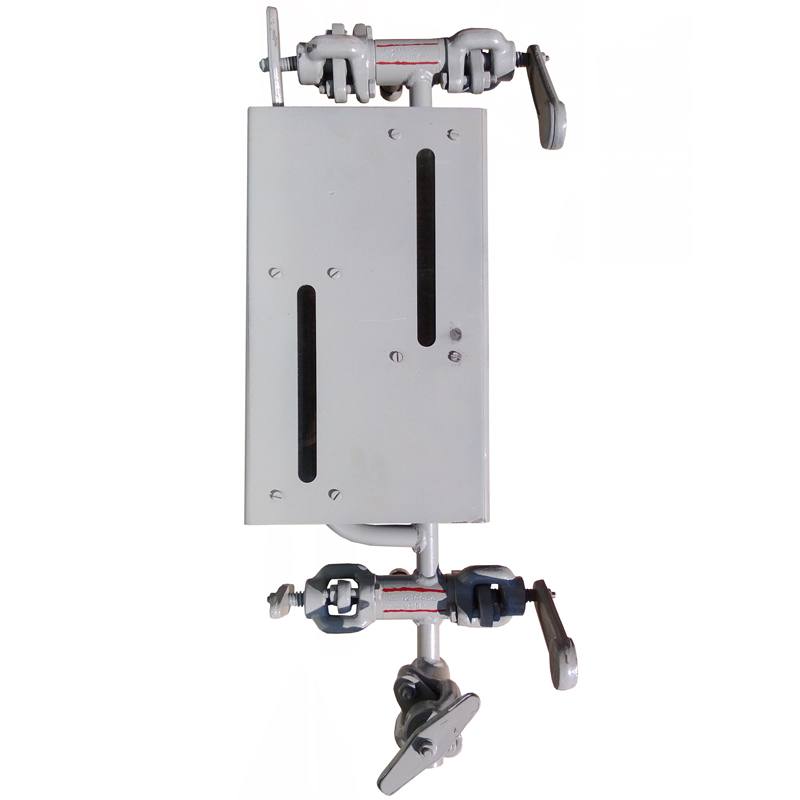

Указатель уровня Т-29бм
Назначение
Указатели уровня Т-29бм прямого действия предназначены для наблюдения за уровнем воды в барабане котла или сосуда.
Технические характеристики
шифр |
Условный диаметр (Ду), мм |
Давление условное (Ру), Мпа |
Давление рабочее наибольшее (Рр), Мпа |
Среда |
Наибольшая температура среды, ˚С |
Видимое поле наблюдаемого уровня (Н), мм |
Строительная длина (L), мм |
Масса, кг |
Т-29 бм |
20 |
6,4 |
5,4 |
пар-вода |
270 |
320 |
600 |
60 |

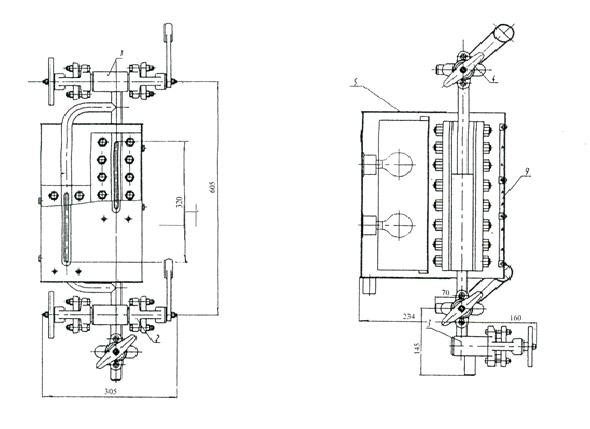

Состав, устройство и размеры
Основные детали и материалы, из которых они изготовлены.
-
Поз.
Наименование
Материал
1
Основание корпуса
Сталь 20 (ГОСТ 1050-88)
2
Тарелка
30х13-б-т (ГОСТ 5949-75)
3
Шпиндель
40х-3-Т (ГОСТ 4543-71)
4
Грундбукса
Сталь 20 (ГОСТ 1050-88)
5
Рамка
Сталь 20к-18 (ГОСТ 5520-79)
6
Трубка
Сталь 20 (ТУ 14-3р-55-2001)
7
Отвод
Сталь 20 (ТУ 14-3р-55-2001)
8
Планка прижимная
Сталь 20к-10 (ГОСТ 5520-79)
9
Шпилька
Сталь 35 (ГОСТ 1050-88)
10
Гайка
Сталь 35 (ГОСТ 1050-88)
Смотровые щели указателя уровня закрываются термозакалённым стек лом по ГОСТ 1663-81. Для химической защиты стекла от воздействия щелочей котловой воды под стекло кладется одна слюдяная пластина по ГОСТ 13752-86.
Осветительное устройство служит для просвечивания рабочей среды через щели в корпусе указателя и надежного определения положения уровня воды.
Источник света — лампы накаливания мощностью не менее 100 Вт.
Порядок установки н ввода в эксплуатацию
Перед установкой указателя на место и вводом в эксплуатацию необходимо:
- внимательно осмотреть изделия на наличие каких-либо повреждений: согнуты рукоятки, шпиндели, лопнули стекла и т.д. Все повреждения подлежат устранению;
- произвести расконсервацию наружных и внутренних поверхностей путем
- удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить.
- установить кольца сальниковой набивки, привязанные к указателю уровня;
- проверить указатель уровня на герметичность давлением Р = 6,4 МПа (64 кгс/см2).
Присоединение указатели к патрубкам осуществляется путем сварки.
Последовательность операций по вводу указателя в эксплуатацию:
- медленно открыть продувочный вентиль, приоткрыв немного верхнюю отключающую головку, и прогреть корпус указателя в течение 2,5 – 3 минут паром;
- при достижении температуры корпуса до температуры 150°С постепенно открыть полностью верхнюю отключающую головку, а затем медленно открыть нижнюю головку. Указатель уровня введен в эксплуатацию.
При опрессовке барабана или сосуда указатель отключить.
Указание мер безопасности
Запрещается производить любые работы на указателе, находящемся под давлением.
Для предотвращения ожогов обслуживающего персонала аварийное перекрытие указателя должно вестись с помощью быстрозапорных вентелей. оснащенных рукояткой с грузом на конце). После перекрытия быстрозапорньіх вентилей закрывается вторая пара вентилей.
Замена стекла и набивки сальников производится только при отключенном указателе уровня путем закрытия быстрозапорного и запорного вентиля на верхней и нижней головках и обязательном сборе оставшегося давления среды в его корпусе с помощью продувочного вентиля.
Прокладка электропроводки к указателям должна выполняться согласно
действующим «Правилам устройства электроустановок» Госэнергонадзора.
Указания по эксплуатации и техническому обслуживанию
В процессе эксплуатации указателя уровня он должен периодически подвергаться наружному осмотру, в сроки, определенные графиком, но не менее 3 раз в неделю.
При технических осмотрах проверять;
видимость уровня;
герметичность всех разъемов, особенно прокладки под стеклом.
исправность всех вентилей.
При смене стекла, слюды и прокладки место для них должно быть тщательно очищено от следов паронита и пришабрено.
Паронитовые прокладки устанавливаемые под слюдяной пластиной,должны иметь толщину не более 0,6 мм. Подрезать прокладку по месту сборки слюды не допускается. Вмятин н перегибов прокладки не допускается
Перед установкой паронитовых прокладок протереть их сухим графитом.
Слюдяные пластины не должны иметь поперечных рисок, отслоений, перегибов.
Затяжку гаек М 16 после замены стекла выполнять н крестообразном порядке
Мкр 7-8 (ключом 250 мм, усилием Р*30-35 кг).
Устранение неисправностей на корпусе должно производиться при отключённом указателе уровня от объектов контроля.
Устранение парения сальников выполнять только в период установки котла или сосуда.
Характерные неисправности и методы их устранения
№ п/п |
Наименование неисправности |
Вероятная причина |
Метод устранения |
1 |
Помутнение слюдяных пластин |
На внутренней поверхности слюды, соприкасающейся со средой отложился шлам |
Промыть колонку |
2 |
Парение под пластину |
Начало нарушения плотности между прокладкой и слюд. пластинкой. |
Перебрать смотровой узел и заменить пакет слюдяных пластинок и прокладки |
3 |
Парение сальников |
Нарушение плотности сальниковой набивки |
Добавить сальниковые кольца |
