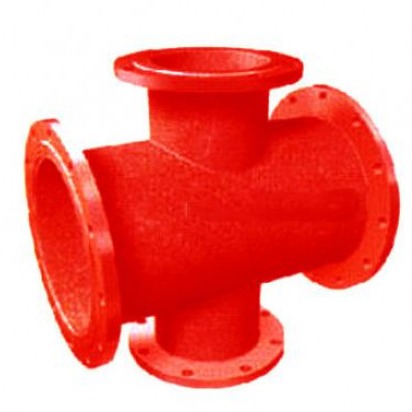

Крест КФ фланцевый стальной
Крест фланцевый КФ используется для отведения второстепенных линий трубопровода от основной магистрали с помощью фланцевых соединений.
Технические характеристики:
- Материал корпуса: сталь
- Рабочее давление: 1,0 МПа (10 бар)
- Рабочая среда: вода
- Тип соединения: фланцевое

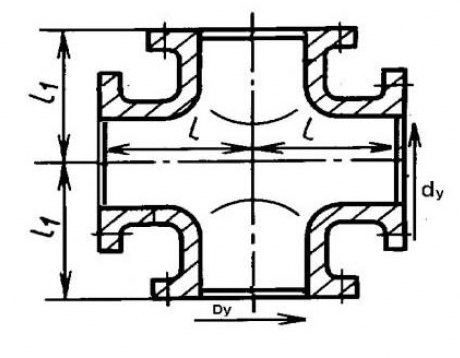

| Обозначение | Dy (диаметр прохода) | dy (диаметр отростка) | L, мм | l1, мм | Масса , кг (не более) |
| КФ 100x65 | 100 | 65 | 200 | 200 | 19 |
| КФ 100x100 | 100 | 100 | 200 | 200 | 23 |
| КФ 150x100 | 150 | 100 | 250 | 200 | 33 |
| КФ 200x100 | 200 | 100 | 300 | 225 | 45 |
| КФ 250x100 | 250 | 100 | 300 | 250 | 58 |
| КФ 300x100 | 300 | 100 | 300 | 275 | 74 |
| КФ 150x150 | 150 | 150 | 250 | 250 | 36 |
| КФ 200x150 | 200 | 150 | 300 | 225 | 47 |
| КФ 250x150 | 250 | 150 | 300 | 250 | 60 |
| КФ 300x150 | 300 | 150 | 300 | 275 | 76 |
| КФ 200x200 | 200 | 200 | 300 | 300 | 56 |
| КФ 250x200 | 250 | 200 | 300 | 275 | 67 |
| КФ 300x200 | 300 | 200 | 300 | 300 | 85 |
| КФ 250x250 | 250 | 250 | 300 | 300 | 74 |
| КФ 300x250 | 300 | 250 | 300 | 300 | 90 |
| КФ 300x300 | 300 | 300 | 300 | 300 | 94 |
