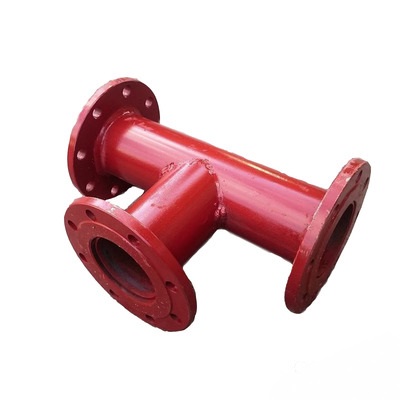

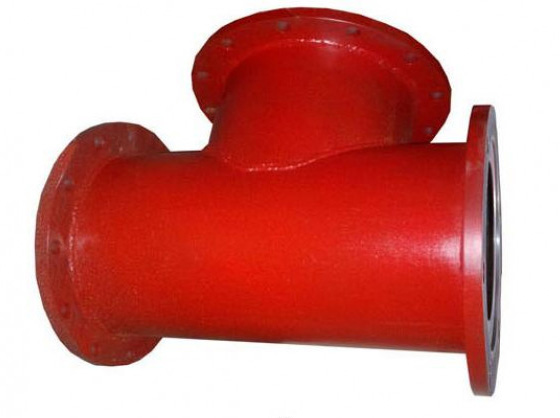

Тройник ТФ фланцевый стальной
Тройник фланцевый ТФ используется для устройства ответвлений на трубопроводе. Тройники ТФ бывают равнопроходными, когда диаметр прохода и ответвления равны, и переходными, когда эти диаметры разные.
Технические характеристики:
- Материал корпуса: сталь
- Рабочее давление: 1,0 МПа (10 бар)
- Рабочая среда: вода
- Тип соединения: фланцевое
- Исполнение: равнопроходные и переходные

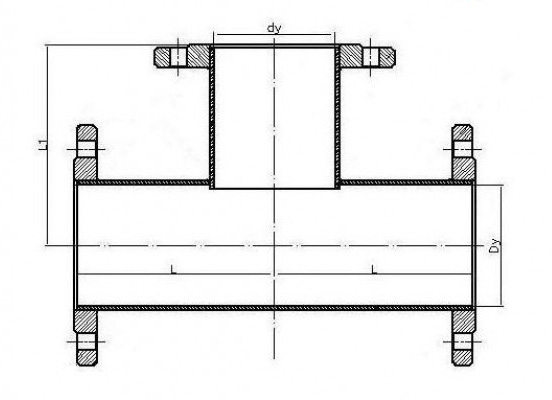

| Обозначение | Dy (диаметр прохода), мм | dy (диаметр отростка), мм | L, мм | L1, мм | Масса, кг (не более) |
| ТФ 100x100 | 100 | 100 | 200 | 200 | 18 |
| ТФ 150x100 | 150 | 100 | 250 | 200 | 28 |
| ТФ 200x100 | 200 | 100 | 300 | 225 | 38 |
| ТФ 250x100 | 250 | 100 | 300 | 250 | 52 |
| ТФ 300x100 | 300 | 100 | 300 | 275 | 68 |
| ТФ 150x150 | 150 | 150 | 250 | 250 | 32 |
| ТФ 200x150 | 200 | 150 | 300 | 225 | 43 |
| ТФ 250x150 | 250 | 150 | 300 | 250 | 56 |
| ТФ 300x150 | 300 | 150 | 300 | 275 | 74 |
| ТФ 200x200 | 200 | 200 | 300 | 300 | 46 |
| ТФ 250x200 | 250 | 200 | 300 | 275 | 59 |
| ТФ 300x200 | 300 | 200 | 300 | 300 | 77 |
| ТФ 250x250 | 250 | 250 | 300 | 300 | 62 |
| ТФ 300x250 | 300 | 250 | 300 | 300 | 79 |
| ТФ 300x300 | 300 | 300 | 300 | 300 | 82 |
