Патрубок ПФГ фланец/гладкий конец стальной
Патрубок фланец/гладкий конец ПФГ — соединительная деталь трубопровода, предназначенная для перехода с фланцевого соединения на гладкий конец. С гладкими концами стальных труб фасонные части соединяются сваркой. Патрубки имеют два стандартных типоразмера по длине: короткий ПФГ L-350 мм и длинный ПФГ L-1200 мм.
Технические характеристики:
- Материал корпуса: сталь
- Рабочее давление: 1,0 МПа (10 бар)
- Рабочая среда: вода
- Тип соединения: фланцевое/под приварку

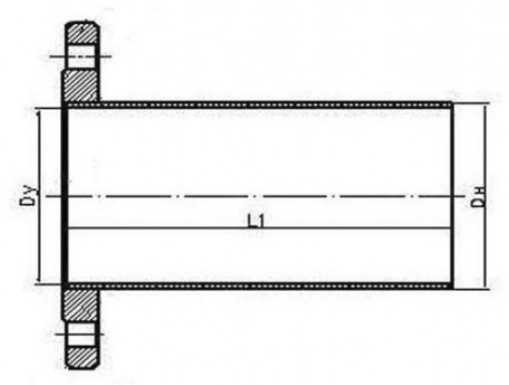

| Диаметр, мм | Длина, L1, мм | Масса, кг, не более | Длина, L1, мм | Масса, кг, не более | |
| Dy | Dn | ||||
| 100 | 118 | 350 | 8 | 1200 | 16 |
| 125 | 144 | 350 | 10 | 1200 | 20 |
| 150 | 170 | 350 | 12 | 1200 | 25 |
| 200 | 222 | 350 | 16 | 1200 | 37 |
| 250 | 274 | 350 | 22 | 1200 | 50 |
| 300 | 326 | 400 | 32 | 1200 | 70 |
