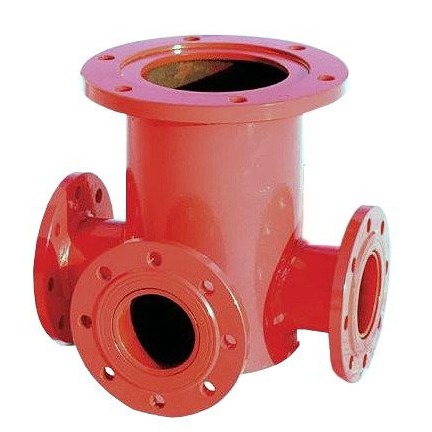

Подставка ППТФ пожарная с тройником фланцевым
Подставки пожарные ППТФ предназначены для присоединения пожарных гидрантов к двум трубам водопровода с помощью трех фланцев. Устанавливаются на водопроводных сетях, с рабочим давлением воды до 1,0МПа (10 кг/см2), для монтажа пожарных гидрантов.

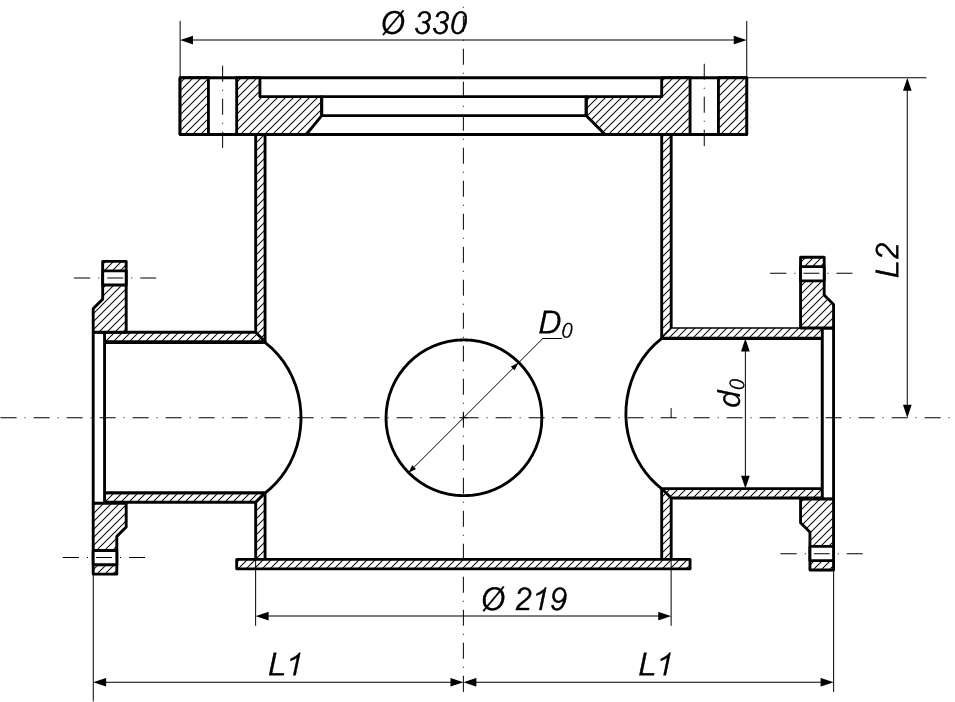

Подставка пожарная изготавливаются сварными из трубы D219 с наружным диаметром ответного фланца под гидрант 330 мм. Подставки изготавливаются различной конфигурации в зависимости от условных проходов трубопроводов и бывают фланцевыми и сварными (гладкими концами).
• Подставка-тройник фланцевый с пожарной подставкой ППТФ для ГП. Предназначена для присоединения пожарных гидрантов к водопроводу.
• Состоит из подставки пожарной и тройного разветвления с фланцевым креплением.
• Пожарная подставка используется вместе с гидрантом.
• Она служит основанием для него и является частью магистрального водопровода.
• Подставка-тройник ППТФ способна разделить общий поток воды за счет отводов, которых может быть до трех.
• Она входит в состав пожарного оборудования, необходимого для тушения пожаров.
• Для соединения пожарного гидранта и пожарной подставки используют фланцы.
Технические характеристики:
- Материал корпуса: сталь
- Рабочее давление: 1,0 МПа (10 бар)
- Рабочая среда: вода
- Число выходов: 3
- Диаметр верхнего фланца: 330 мм
- Число крепежных отверстий на фланце: 6 шт
- Диаметр крепежных отверстий фланца: 20 мм
| Модель ППТФ | Условный диаметр ствола, D0, мм | Условный диаметр отростка, d0, мм |
| ППТФ 100х100 | 100 | 100 |
| ППТФ 100х150 | 100 | 150 |
| ППТФ 100х200 | 100 | 200 |
| ППТФ 100х250 | 100 | 250 |
| ППТФ 100х300 | 100 | 300 |
| ППТФ 150х150 | 150 | 150 |
| ППТФ 150х200 | 150 | 200 |
| ППТФ 150х250 | 150 | 250 |
| ППТФ 150х300 | 150 | 300 |
| ППТФ 200х200 | 200 | 200 |
| ППТФ 200х250 | 200 | 250 |
| ППТФ 200х300 | 200 | 300 |
| ППТФ 250х250 | 250 | 250 |
| ППТФ 250х300 | 250 | 300 |
| ППТФ 300х300 | 300 | 300 |
