Муфты противопожарные Огнеза ПМ симметричные
Муфта противопожарная Огнеза ПМ симметричная - изделие, служащее для предотвращения распространения дыма и огня в смежные помещения по горючим полимерным трубам через перекрытия и ограждающие конструкции.

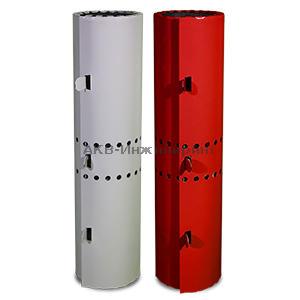

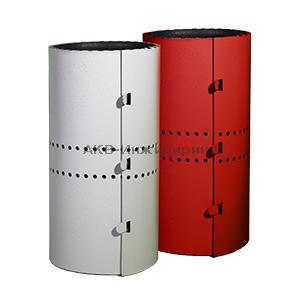

Противопожарная муфта ОГНЕЗА ПМ симметричная представляет собой удлиненную противопожарную муфту ОГНЕЗА ПМ, которая снабжена сразу двумя полноценными терморасширяющимися вкладышами (по одному с двух сторон). Монтаж одного такого изделия позволяет обеспечить двойную огнезащиту всего узла пересечения ограждающей конструкции с полимерной трубой.
Область применения противопожарной муфты ОГНЕЗА ПМ:
Устанавливается в любых зданиях, имеющих коммуникации из горючих полимерных труб (PP, PE, PVC) диаметром 50мм. включая:
• Жилые дома (в том числе жилые многоквартирные)
• Больницы и поликлиники
• Гостиницы и общежития
• Аэропорты и вокзалы
• Торговые центры
• Промышленные предприятия и т.д.
Преимущества:
• Высокий предел огнестойкости – 180мин.
• Двойная защита (одна муфта на длину всего перекрытия с двумя вкладышами);
• Корпус муфты разъемный и снабжен замком-стяжкой, что позволяет использовать их на уже проложенных трубопроводах, обеспечивая простой монтаж и демонтаж изделия.
• Все металлические части муфты окрашены порошковой краской, что надежно защищает изделия от коррозии.
• Начало срабатывания муфты происходит уже на 15 секунде при температуре от +150°C, время полного перекрывания узла пересечения - на 4 минуте.
• Длительный срок эксплуатации противопожарной муфты 30 лет.
Монтаж:
|
Отогнуть крепежные проушины в плоскости основания муфты; |
Одеть муфту на защищаемую трубу и маркером наметить места крепления проушин к ограждающей конструкции;
|
Просверлить отверстия, установить дюбеля; |
|
Надеть муфту на трубу совместив просверленные отверстия с проушинами, стянуть корпус замком-застежкой; |
Закрепить муфту с помощью саморезов или анкерных болтов. Использовать только металлические дюбеля! |
В случае с горизонтальным расположением труб, устанавливать муфты следует с двух сторон конструкции; Также можно устанавливать симметричную муфту для сквозных проходов;
|
|
|
||
Возможен вариант крепления, когда проушины и верхняя часть корпуса муфты входят в отверстие узла пересечения конструкции и бетонируется при окончательной заливке раствором; Муфта должна быть установлена без видимых перекосов относительно проложенного трубопровода и закреплена дюбелями к ограждающей конструкции без люфтов.
