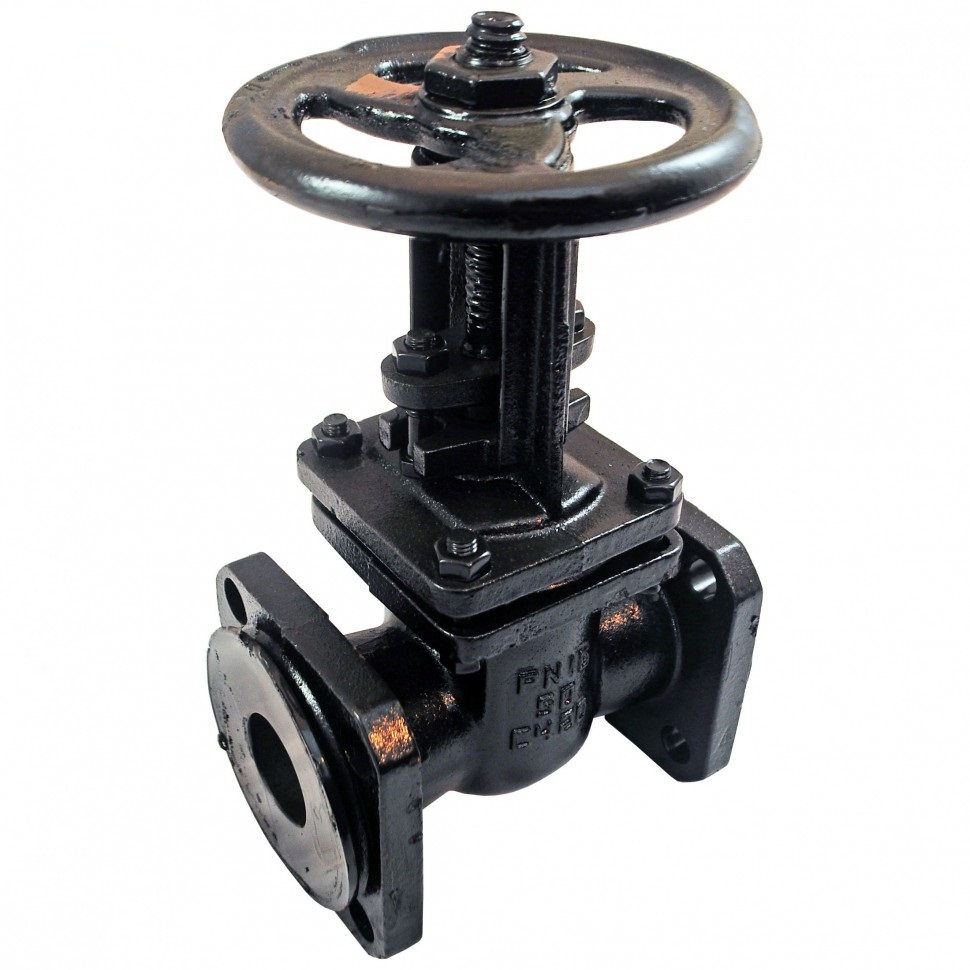

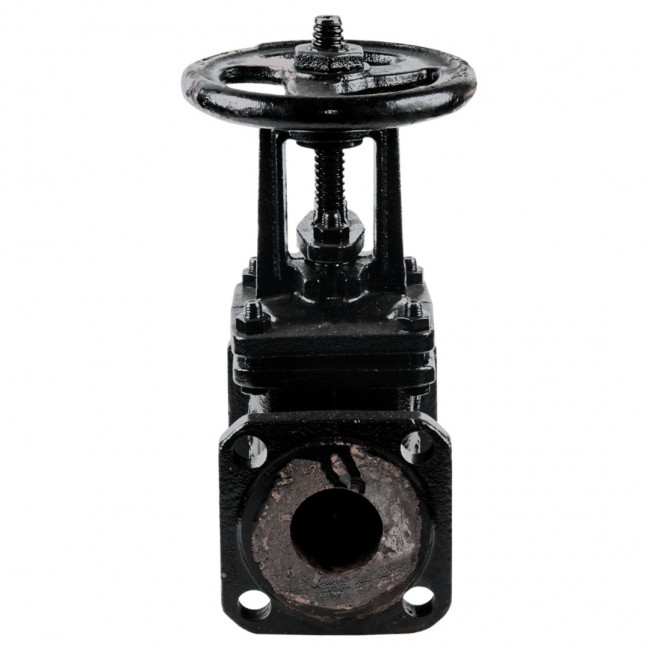

Задвижка параллельная 30ч6бр ЛМЗ
30ч6бр задвижка чугунная параллельная PN10/16
DN 50-200 PN=1,0 МПа; 1,6 МПа
DN 250,300 PN=1,0 МПа
ПРИМЕНЕНИЕ
Системы горячего и холодного водоснабжения,отопления и охлаждения, водоотведения, канализации, орошения.
Рабочая среда: вода, пар, жидкие неагресcивные среды.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Выдвижной шпиндель.
- Установочное положение: любое (кроме маховиком вниз).
- Малые потери давления.
- Уплотнение затвора из латуни.
- Герметичность затвора соответствует классу «Д» по ГОСТ 9544.
РАБОЧИЕ УСЛОВИЯ
Максимальное рабочее давление: 1,6 МПа (DN 50-200); 1,0 МПа (DN 250-300).
Максимальная температура рабочей среды: +225 °С.
Температура окружающей среды: от -15 до +40 °С; для воды +1 до +40 °С.

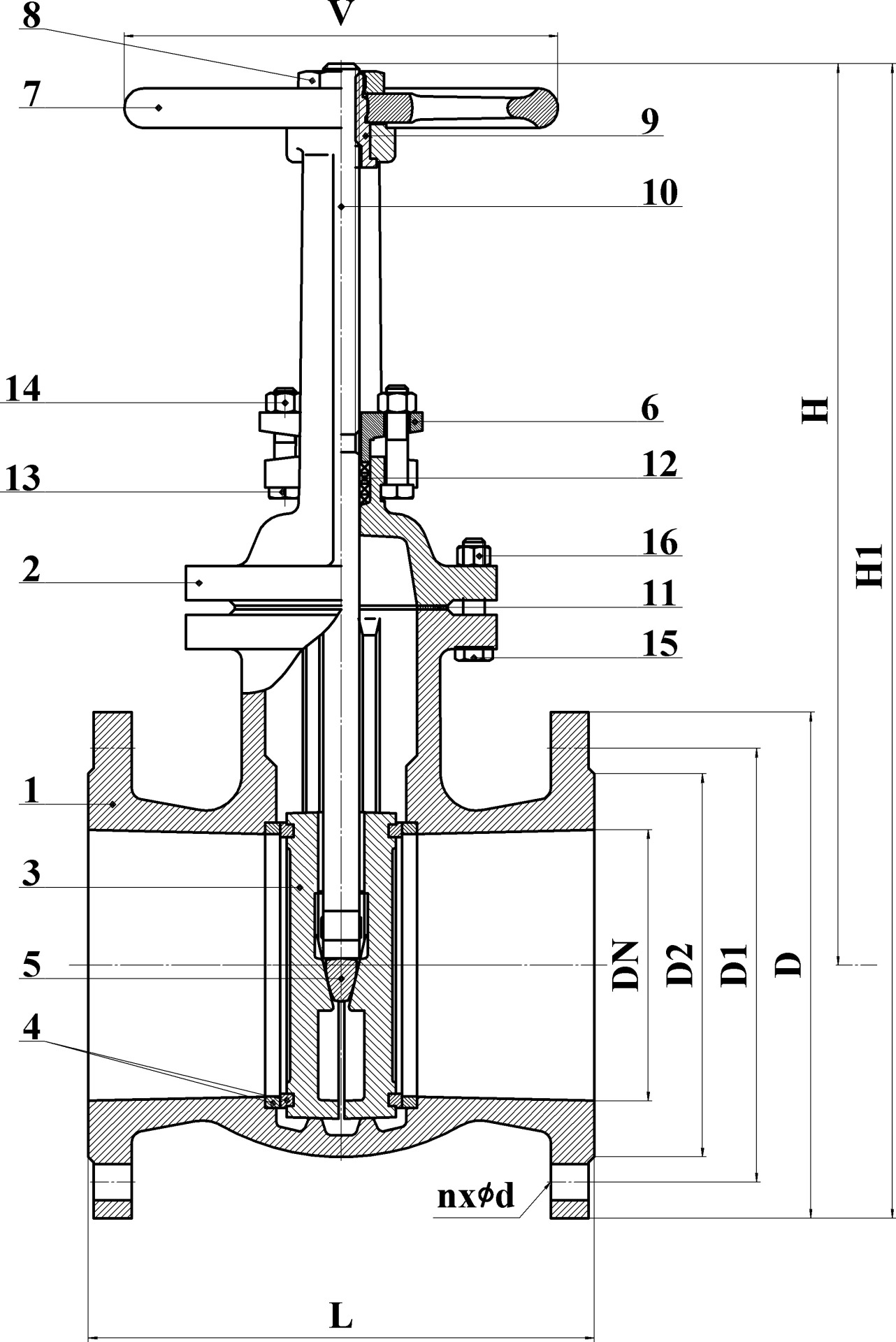

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
| п/п | Наименование | Кол-во | Материал |
| 1 | Корпус | 1 | Серый чугун СЧ20 |
| 2 | Крышка | 1 | Серый чугун СЧ20 |
| 3 | Диск | 2 | Серый чугун СЧ20 |
| 4 | Уплотнительные кольца | 4 | Латунь ЛС 59-1 |
| 5 | Клин | 1 | DN50-150: Сталь 25Л |
| DN200-300: Серый чугун СЧ20 | |||
| 6 | Сальник | 1 | Серый чугун СЧ20 |
| 7 | Маховик | 1 | Серый чугун СЧ20 |
| 8 | Гайка | 1 | Серый чугун СЧ20 |
| 9 | Втулка резьбовая | 1 | Латунь ЛС 59-1 |
| 10 | Шпиндель | 1 | Сталь 45 |
| 11 | Прокладка | 1 | Паронит ПОН-Б |
| 12 | Сальниковые кольца | n/DN | Терморасширенный графит |
| 13 | Болт | 2 | Сталь 20, класс прочности не ниже 5.8 |
| 14 | Гайка | 2 | Сталь 20, класс прочности не ниже 5 |
| 15 | Болт | n/DN | Сталь 20, класс прочности не ниже 5.8 |
| 16 | Гайка | n/DN | Сталь 20, класс прочности не ниже 5 |
РАЗМЕРЫ
| DN | PN | L | H | H1 | V | D | D1 | D2 | nхød | Масса, кг |
| 50 | 10 | 180 | 245 | 308 | 160 | 125х125 | 125 | 102 | 4х18 | 11,5 |
| 16 | ||||||||||
| 80 | 10 | 210 | 310 | 385 | 200 | 150х150 | 160 | 133 | 4х18 | 19 |
| 16 | ||||||||||
| 100 | 10 | 230 | 380 | 488 | 200 | 215 | 180 | 158 | 8х18 | 30,5 |
| 16 | ||||||||||
| 125 | 10 | 255 | 430 | 553 | 240 | 245 | 210 | 184 | 8х18 | 42 |
| 16 | ||||||||||
| 150 | 10 | 280 | 500 | 640 | 240 | 280 | 240 | 212 | 8х22 | 58 |
| 16 | ||||||||||
| 200 | 10 | 330 | 650 | 818 | 280 | 335 | 295 | 268 | 8х22 | 99 |
| 16 | 12х22 | |||||||||
| 250 | 10 | 450 | 740 | 1005 | 360 | 390 | 350 | 320 | 12х22 | 182 |
| 300 | 10 | 500 | 925 | 1145 | 360 | 440 | 400 | 370 | 12х22 | 247 |
НОРМЫ И СТАНДАРТЫ
- производство в соответсвии ГОСТ 5762;
- строительная длина в соответствии ГОСТ 3706;
- фланцевое соединение согласно ГОСТ 33259;
- процедуры испытаний соответствуют ГОСТ 33257.
ОАО Литейно-механический завод изготавливает задвижки 30ч6бр PN10/16
Тип задвижки 30ч6бр PN10/16 - параллельная с выдвижным шпинделем.
Задвижка 30ч6бр PN10/16 предназначена для установки в качестве запорного устройства на трубопроводах.
Присоединение задвижки 30ч6бр PN10/16 к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
Установочное положение задвижки 30ч6бр PN10/16 любое, кроме положения – маховиком вниз.
Вид управления задвижки 30ч6бр PN10/16 – ручной привод.
Рабочая среда – вода, пар.
Температура рабочей среды не более +2250С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «D» по ГОСТ 9544.Материал:
- корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
- уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.
Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.
Задвижки 30ч6бр PN10/16 соответствуют требованиям ГОСТ 5762и ТУ 3721-001-00324292-2011.
Полный средний срок службы не менее 10 лет.
Задвижки 30ч6бр PN10/16 изготавливаются на давление до 16 атмосфер (1,6 МПа)
