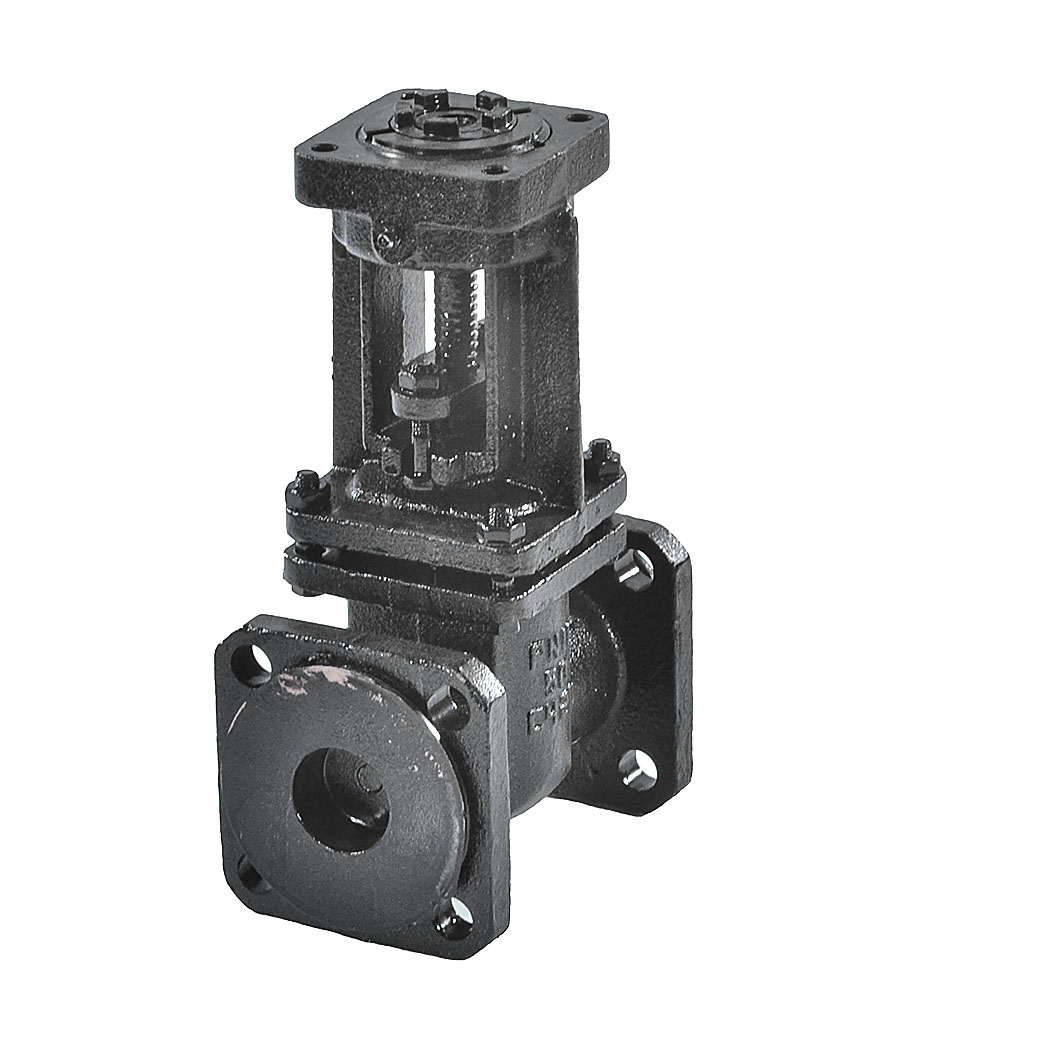

Задвижка параллельная под электропривод 30ч906бр ЛМЗ

30ч906бр задвижка параллельная чугунная под электропривод PN10/16

DN 50-200 PN=1,0 МПа; 1,6 МПа
DN 250, 300 PN=1,0 МПа

ПРИМЕНЕНИЕ

Системы горячего и холодного водоснабжения, отопления и охлаждения, водоотведения, канализации, орошения.

Рабочая среда: вода, пар, масло, нефть, жидкие неагресcивные среды.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Выдвижной шпиндель.
  • Установочное положение: приводом вверх.
  • Малые потери давления.
  • Уплотнение затвора из латуни.
  • Герметичность затвора соответствует классу «Д» по ГОСТ 9544.


РАБОЧИЕ УСЛОВИЯ

Максимальное рабочее давление: 1,6 МПа (DN 50-200); 1,0 МПа (DN 250-300).

Максимальная температура рабочей среды: +225 °С.

Температура окружающей среды: от -15 до +40 °С; для воды +1 до +40 °С.

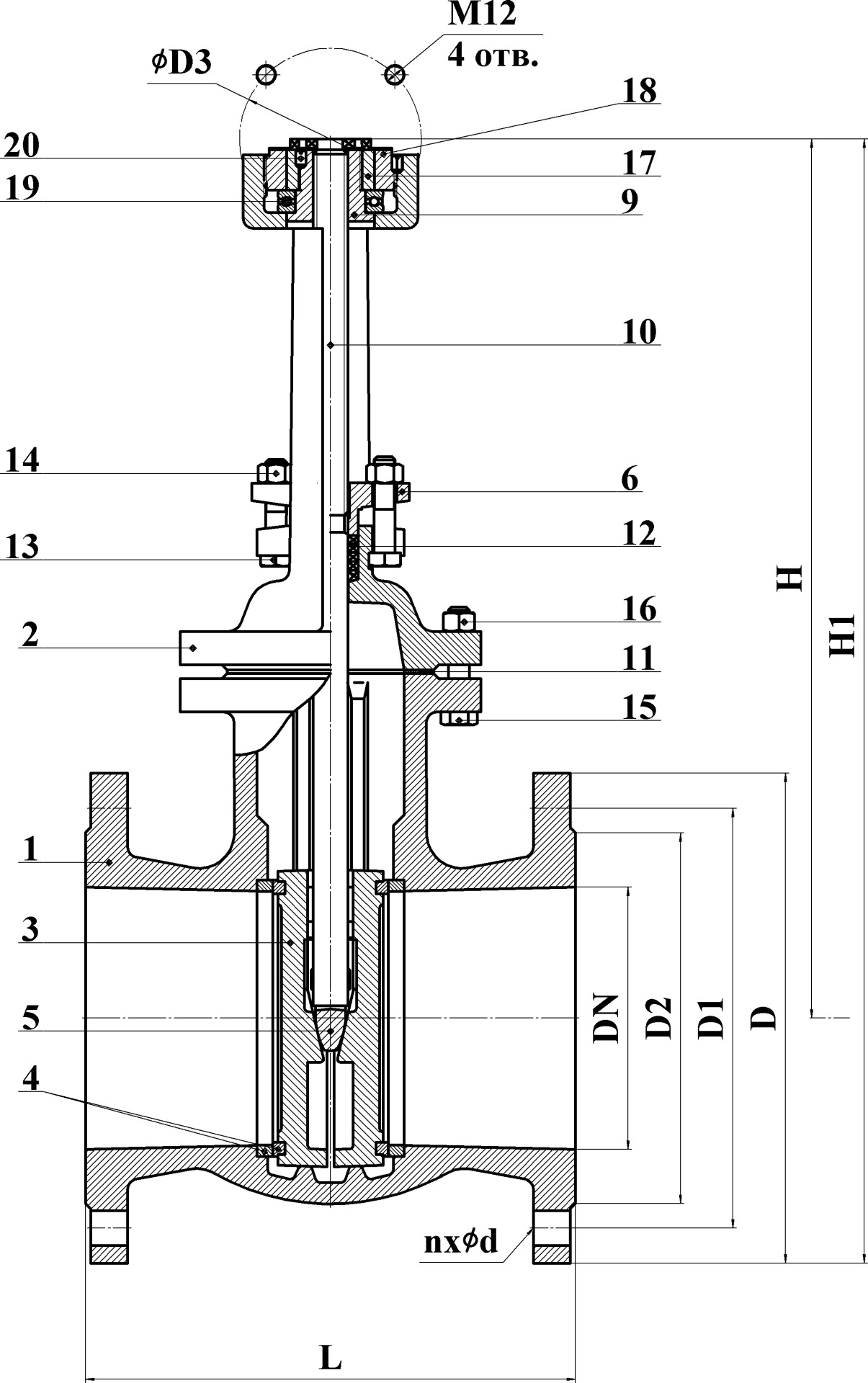

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

п/п Наименование Кол-во Материал
1 Корпус 1 Серый чугун СЧ20
2 Крышка 1 Серый чугун СЧ20
3 Диск 2 Серый чугун СЧ20
4 Уплотнительные кольца 4 Латунь ЛС 59-1
5 Клин 1 DN50-150: Сталь 25Л
DN200-300: Серый чугун СЧ20
6 Сальник 1 Серый чугун СЧ20
9 Втулка резьбовая 1 Латунь ЛС 59-1
10 Шпиндель 1 Сталь 45
11 Прокладка 1 Паронит ПОН-Б
12 Сальниковые кольца n/DN Терморасширенный графит
13 Болт 2 Сталь 20, класс прочности не ниже 5.8
14 Гайка 2 Сталь 20, класс прочности не ниже 5
15 Болт n/DN Сталь 20, класс прочности не ниже 5.8
16 Гайка n/DN Сталь 20, класс прочности не ниже 5
17 Втулка кулачковая  1 Сталь 20
18 Втулка установочная 1 Серый чугун СЧ20
19 Подшипник упорный 1
20 Винт установочный 4 Сталь 40Х


РАЗМЕРЫ

DN PN L H H1   D D1 D2 nхød Крутящий момент, Н∙м Кол-во оборотов до полного закрытия D3 Тип присоединительного фланца* Масса, кг
50 10 180 250 308   125х125 125 102 4х18 60 17 104 А 12
16
80 10 210 315 385   150х150 160 133 4х18 70 22 104 А 20
16
100 10 230 385 488   215 180 158 8х18 80 27 104 А 30
16
125 10 255 430 553   245 210 184 8х18 110 33 104 А 42
16
150 10 280 505 640   280 240 212 8х22 120 42 104 А 57
16
200 10 330 650 818   335 295 268 8х22 150 43 135 Б 99
16   12х22
250 10 450 810 1005   390 350 320 12х22 180 44 135 Б 176
300 10 500 915 1145   440 400 370 12х22 200 53 135 Б 247
*  - тип присоединения выходного вала привода с валом арматуры: кулачковое присоединение.


НОРМЫ И СТАНДАРТЫ

  • производство в соответсвии ГОСТ 5762;
  • строительная длина в соответствии ГОСТ 3706;
  • фланцевое соединение согласно ГОСТ 33259;
  • процедуры испытаний соответствуют ГОСТ 33257.



ОАО Литейно-механический завод изготавливает задвижки 30ч906бр

Тип задвижки чугунной 30ч906бр -  параллельная с выдвижным шпинделем.
Задвижки чугунные 30ч906бр предназначены для установки в качестве запорного устройства на трубопроводах.
Присоединение задвижки чугунной 30ч906бр к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными
поверхностями исполнения I, ряд 2 по ГОСТ 12815.
Вид управления 30ч906бр – электрический привод. Присоединение муфта кулачковая.
Задвижки чугунные 30ч906бр устанавливаются в положении приводом вверх.
Рабочая среда 30ч906бр – вода, пар.
Температура рабочей среды не более +2250С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «D» по ГОСТ 9544.

Материал:
- корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
- уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.

Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.
Задвижки чугунные 30ч906бр соответствуют требованиям ГОСТ 5762 и ТУ 3721-001-00324292-2011.
