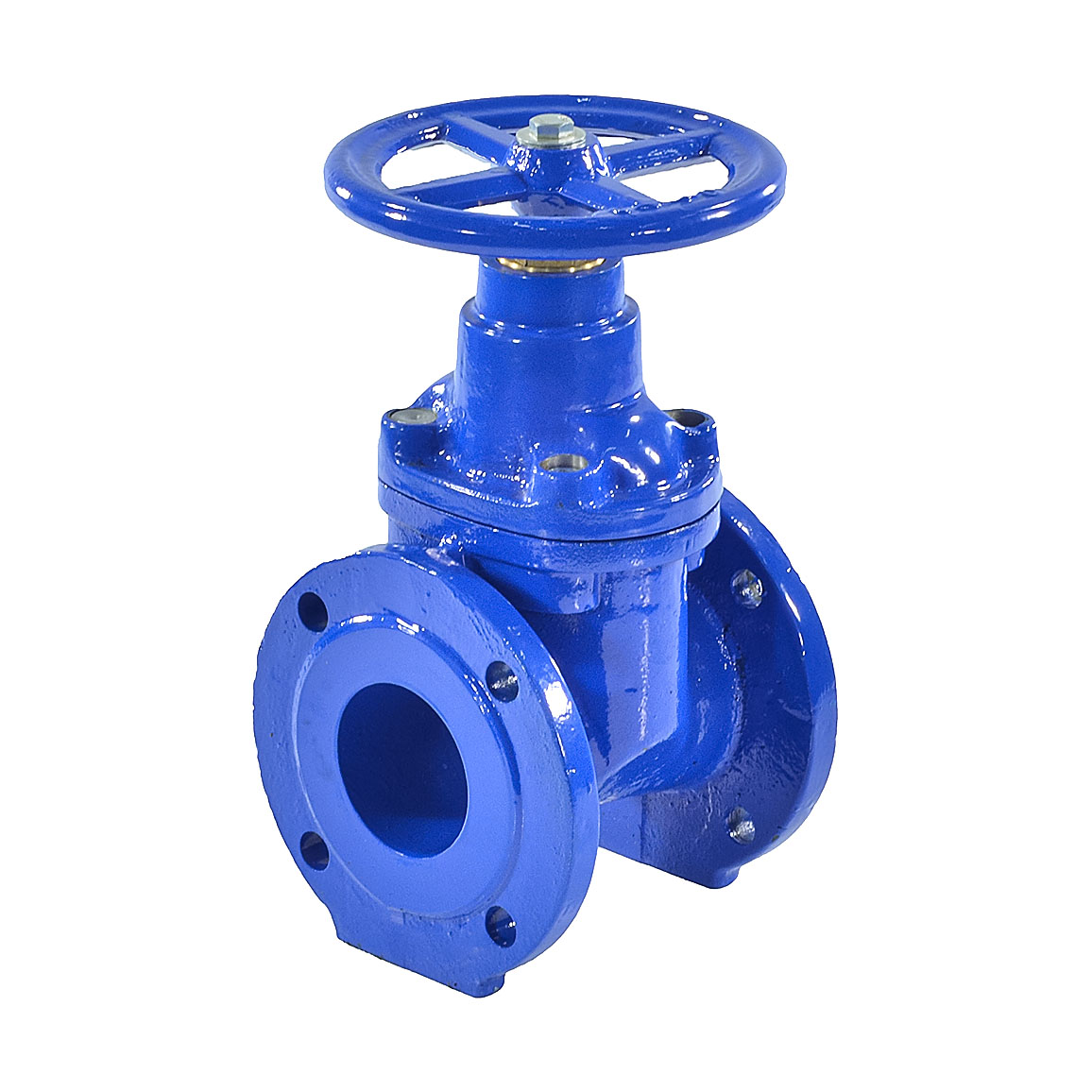

Задвижка с обрезиненным клином 30ч39р (МЗВ) завод им. Гаджиева

Область применения

Применяется в качестве запорного устройства на трубопроводах для питьевого и хозяйственно-бытового водоснабжения.

Направление потока – любое

Установочное положение: на горизонтальном трубопроводе – вертикальное положение шпинделя, на вертикальном – горизонтальное.

Рабочая среда – вода питьевая ГОСТ Р 51232 и пресная.

Температура окружающей среды: до 40°С

Температура рабочей среды для холодной воды от 5 до 90°С

Номинальное давление, МПА (кгс/см2): до 1,6 (16)

Присоединение к трубопроводу – фланцевое по ГОСТ 12815 исп.1

Наработка на отказ – до 1000 циклов

Герметичность затвора – класс А ГОСТ Р54808

Привод - ручной (маховик) и с электроприводом.

Технические характеристики:

Материал уплотнений – резиновая смесь типа EPDM

Материалы основных деталей

Достоинства

Высокая надежность, небольшой крутящий момент (до 15 кгс/м); безсальниковое уплотнение шпинделя; отсутствие приямка, углублений и пазов в корпусе задвижек; двойное уплотнение шпинделя; двойное уплотнение опорной втулки; наличие манжеты для наружной защиты уплотнений шпинделя; изоляция опорного узла от рабочей среды при полном поднятии клина; невозможность заклинивания затвора задвижки (упругий клин); покрытие изделия снаружи и внутри краской порошковой, предохраняющей задвижку от коррозии; материалы, контактирующие с рабочей средой, допустимы для контакта с пищевой средой; болты крепления крышки и корпуса изолированы от внешней среды; возможность замены уплотнений опорного узла и шпинделя; уменьшение трения и плавность хода в клине за счет применения ходовой втулки из латуни.
