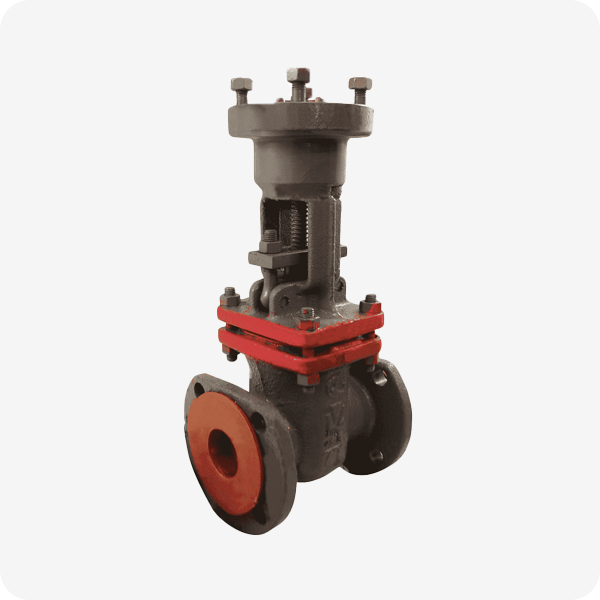

Задвижка клиновая ЗКЛ2-25 30с964нж МЗТА


Технические характеристики задвижек 30с964нж


Показатели назначения задвижек 30с964нж

  • Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от −40°С  до +450°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: −40°С


Материальное исполнение задвижек 30с964нж

  • 1. Корпус: сталь 25Л
  • 2. Крышка: сталь 25Л
  • 3. Клин (диски): сталь 25Л
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: латунь ЛС59
  • 6. Гайка: сталь 25Л
  • 7. Шпилька, болт: сталь 35
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит
  • 10. Набивка сальника: АГИ, ТРГ
  • 11. Подшипник: по ГОСТ 7872-89
  • 12. Наплавка на кольце в корпусе: 07Х25Н13
  • 13. Наплавка на клине: сталь по типу 20Х13
  • Наименование DN L D H2
    Задвижка 30с964нж DN 50 50 180 160 303
    Задвижка 30с964нж DN 80 80 210 195 349
    Задвижка 30с964нж DN 100 100 230 230 399
    Задвижка 30с964нж DN 150 150 403 300 577
    Задвижка 30с964нж DN 200 200 419 360 690
    Задвижка 30с964нж DN 250 250 457 425 838
    Задвижка 30с964нж DN 300 300 500 485 986
    Задвижка 30с964нж DN 350 350 550 550 1205
    Задвижка 30с964нж DN 400 400 600 610 1270
    Задвижка 30с964нж DN 500 500 700 730 1545
    Задвижка 30с964нж DN 600 600 800 840 1665
    Задвижка 30с964нж DN 700 700 900 960 2070
    Задвижка 30с964нж DN 800 800 1000 1075 2625
    Задвижка 30с964нж DN 1000 1000 1200 1315 3230
    Задвижка 30с964нж DN 1200 1200 1400 1525 3935
