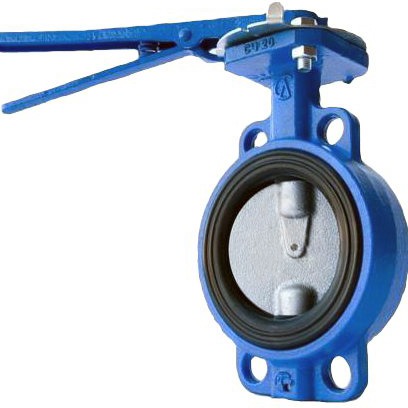

Затвор дисковый поворотный с ручкой 32ч1р Рy10/16 ЛМЗ
ПРИМЕНЕНИЕ
Системы горячего и холодного водоснабжения, канализации, пожаротушения, вентиляции и кондиционирования.
Рабочая среда: вода, воздух.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Может быть использован для регулирования потока среды.
- Шток из двух частей улучшает пропускную способность.
- Установочное положение: любое.
- Заменяемое седловое уплотнение.
- Верхний фланец по ГОСТ Р 55510 (150 5211).
- Герметичность затвора соответствует классу «А» по ГОСТ 9544.
РАБОЧИЕ УСЛОВИЯ
Максимальное рабочее давление: 1,6 МПа РМ50-150); 1,0 МПа (РМ200-250). Максимальная температура рабочей среды: +115#С.
Температура окружающей среды: от -15 до +40*С.
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
| п/п | Наименование | Материал |
| 1 | Корпус | DN50-150: Серый чугун СЧ20 |
| DN200-250: Высокопрочный чугун ВЧ50 | ||
| 2 | Диск | DN50-150: Серый чугун СЧ20 |
| DN200-250: Высокопрочный чугун ВЧ50 | ||
| 3 | Манжета | EPDM |
| 4 | Шпиндель | Нержавеющая сталь 20Х13 |
| 5 | Нижняя ось | Нержавеющая сталь 20Х13 |
| 6 | Штифт | Сталь 40Х |
| 7 | Винт установочный | Сталь 40Х |
| 8 | Кольцо | Полипропилен |
| 9 | Сектор | Сталь 3, цинковое покрытие |
| 10 | Ручка | DN50-150: Высокопрочный чугун ВЧ50 |
| DN200-250: Сталь 25Л |
РАЗМЕРЫ
| DN | A | B | V | C | D | D1 | nхød | L | Тип присоединения по ГОСТ 55510 (ISO 5211) | øF | øE | øt | s | d1 | Масса, кг |
| 50 | 122 | 72 | 28 | 43 | 102 | 125 | 4х20 | 220 | F07 | 95 | 70 | 18 | 14 | 9 | 3,8 |
| 80 | 138 | 90 | 28 | 46 | 133 | 160 | 8х20 | 220 | F07 | 95 | 70 | 18 | 14 | 9 | 4,4 |
| 100 | 150 | 102 | 26 | 52 | 158 | 180 | 8х20 | 270 | F07 | 110 | 70 | 20 | 14 | 9 | 6 |
| 150 | 180 | 131 | 26 | 56 | 212 | 240 | 8х24 | 270 | F07 | 110 | 70 | 20 | 14 | 9 | 10 |
| 200 | 210 | 156 | 30 | 60 | 268 | 295 | 8х24 | 500 | F10 | 125 | 102 | 22 | 17 | 10.5 | 14,3 |
| 250 | 266 | 191,5 | 30 | 68 | 330 | 350/355 | 12х26 | 670 | F10 | 125 | 102 | 30 | 17 | 10.5 | 26 |
| 300 | 333 | 240 | 40 | 78 | 375 | 410 | 12х26 | 670 | F10 | 125 | 102 | 30 | 22 | 10.5 | 37 |
НОРМЫ И СТАНДАРТЫ
- производство в соответсвии ГОСТ 13547;
- строительная длина в соответствии EN 558-1 серия 20;
- межфланцевый монтаж согласно ГОСТ 33259;
- процедуры испытаний соответствуют ГОСТ 33257.
Тип затвора 32ч1р – затвор дисковый поворотный.
Затвор дисковый 32ч1р предназначен для установки в качестве запорного устройства на трубопроводах и может быть использован для регулирования потока рабочей среды.
Присоединение к трубопроводу затвора дискоыого поворотного 32ч1р – межфланцевое.
Установочное положение затвора дискового поворотного 32ч1р любое.
Вид управления – ручной привод.
Рабочая среда затвор дисковый 32ч1р – вода до 1150С.
Рабочая среда подается в любом направлении.
Герметичность затвора дискового поворотного 32ч1р соответствует классу «А» по ГОСТ 9544.
Материал:
- диск – сталь 25Л ГОСТ 977;
- корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
- уплотнительных поверхностей – резина 51-1481 ТУ 38005204-84.
Полимерное покрытие всех металлических деталей затвора 32ч1р обеспечивает надежную противокоррозионную защиту.
Климатическое исполнение затвора дискового поворотного 32ч1р – У2, УХЛ4 по ГОСТ 15150.
Затвор дисковый 32ч1р соответствуют требованиям ГОСТ 13547 и ТУ 3721-004-00324292-2003.
Полный средний срок службы не менее 5 лет.
