Затворы предназначены для установки как в качестве запорных, так и условно регулирующих органов на технологических линиях различных производств. Затворы изготавливаются в соответствии с требованиями ТУ 3721-001-22294686-2008 и конструкторской документации.

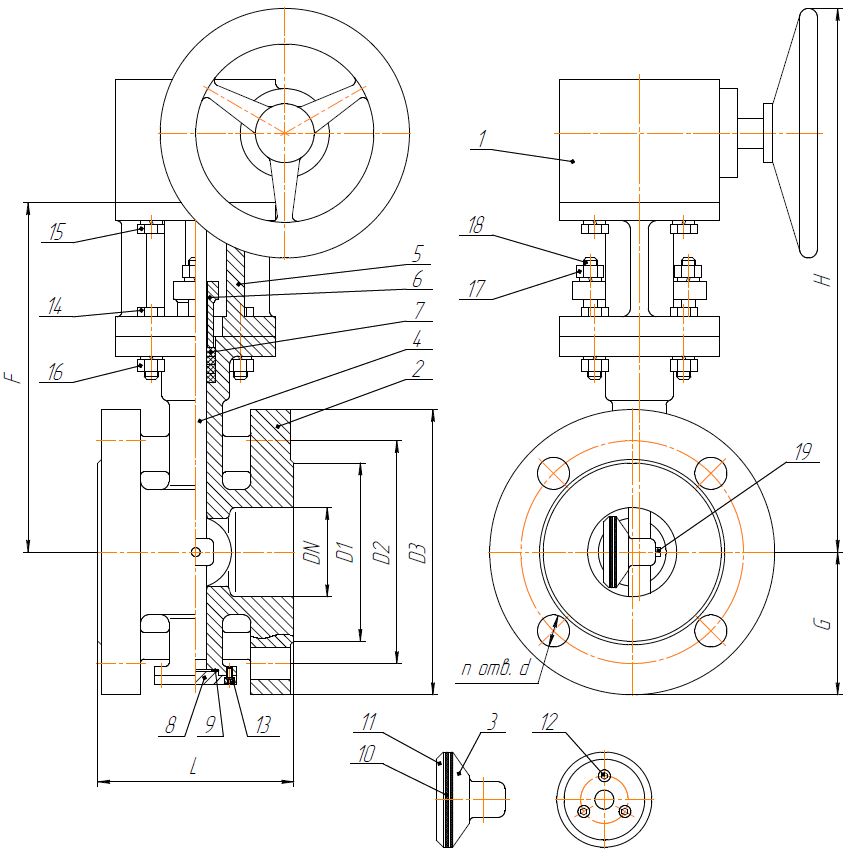

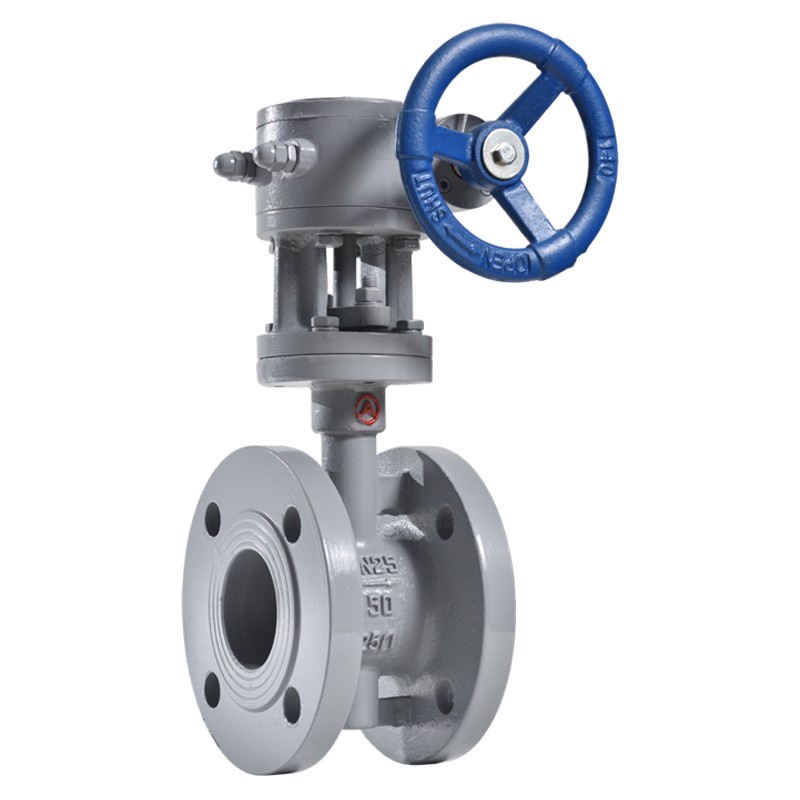

Затворы дисковые поворотные САЗ ЗПД-3 фланцевые, корпус – нелегированная сталь, диск – нелегированная сталь, уплотнение - графит с редуктором - габаритные и установочные размеры
| DN |
D присоед. |
D |
L |
В |
H |
d |
n |
| 50 |
125 |
98 |
220 |
43 |
225 |
20 |
4 |
| 80 |
160 |
133 |
220 |
46 |
260 |
20 |
4 |
| 100 |
180 |
158 |
270 |
52 |
280 |
20 |
4 |
| 150 |
240 |
212 |
270 |
56 |
345 |
24 |
4 |
| 200 |
295 |
266 |
500 |
60 |
395 |
24 |
4 |
| 250 |
355 |
330 |
670 |
68 |
490 |
26 |
4 |
| № |
Наименование |
Материал |
| 1 |
привод (редуктор) |
- |
| 2 |
корпус |
Сталь 25Л ГОСТ977 |
| 3 |
диск |
Сталь 25Л ГОСТ977 |
| 4 |
шток |
Сталь 20Х13 ГОСТ5632 |
| 5 |
стойка |
Сталь 25Л ГОСТ977 |
| 6 |
втулка сальника |
Сталь 25Л ГОСТ977 |
| 7 |
кольцо сальниковое |
ТРГ |
| 8 |
крышка нижняя |
Сталь 25Л ГОСТ977 |
| 9 |
прокладка |
ТРГ |
| 10 |
уплотняющий эл-т |
Сталь 20Х13 ГОСТ5632 + ТРГ |
| 11 |
прижимное кольцо |
Сталь 20Х13 ГОСТ5632 |
| 12 |
болт |
- |
| 13 |
болт |
- |
| 14 |
болт |
- |
| 15 |
болт |
- |
| 16 |
гайка |
- |
| 17 |
гайка |
- |
| 18 |
шпилька |
- |
| 19 |
штифт |
- |
