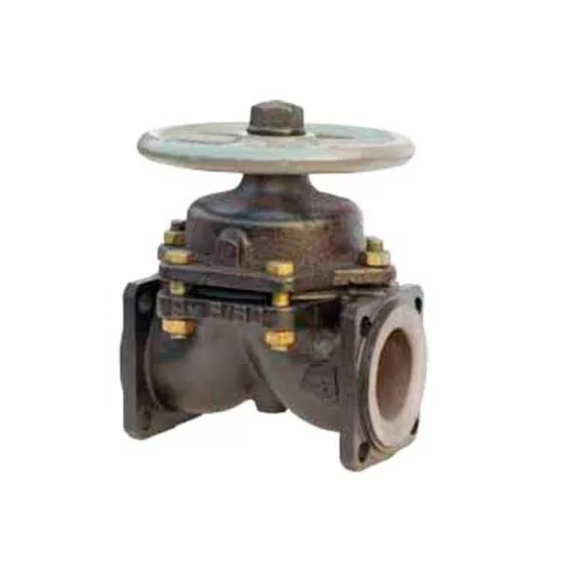

Клапан мембранный футерованный 15ч74п

Условия эксплуатации клапана 15ч74п2:

• Температура рабочей среды: от -15  до + 125°С;
• Рабочая среда: растворы кислот и щелочей, спирты и другие жидкие и газообразные агрессивные среды;
• Направление потока среды: любое;

Технические данные клапана 15ч74п2:

• Привод: ручной (маховик);
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: любое;
• Регламентирующий документ: ТУ 26-07-1458-88;

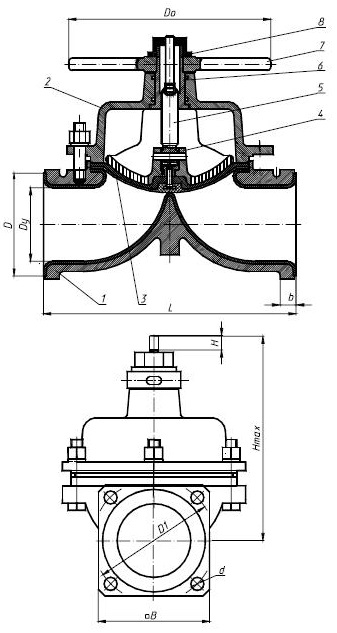

• Номер чертежа: РХ 26538;
• Альтернативное название: клапан 15ч74п2м;

Материалы основных деталей клапана 15ч74п2:

• Материал изделия (корпус, крышка): чугун;
• Материал изделия (шпиндель): сталь;
• Материал изделия (защитное покрытие корпуса): фторопласт;

Показатели надежности клапана 15ч74п2:

• Гарантийная наработка, циклов: 1200;

Основные заводы производители клапана 15ч74п2:

• Место производства:  Латвийская ССР;
• Производитель 15ч74п2: МК RINAR, ООО.

Варианты исполнения клапана 15ч74п:

Правила эксплуатации и техническое обслуживание клапана 15ч74п2:

• К эксплуатации и обслуживанию клапанов допускается персонал, изучивший правила эксплуатации клапанов и правила техники безопасности. В процессе эксплуатации клапанов  затвор должен быть полностью  открыт или закрыт. Использование клапанов 15ч74п2 в качестве регулирующих  не допускается.
• В процессе эксплуатации  следует периодически производить наружный осмотр в определенные сроки, но не реже одного раза в  три месяца.
• При осмотрах проверить:
• герметичность мест соединений;
• состояние болтовых соединений;
• общее состояние клапана: резьбовая часть шпинделя должна быть смазана.
• Все замеченные неисправности должны быть устранены.
• Разборка клапанов 15ч74п2 производится с целью  устранения дефектов, возникших при эксплуатации. При разборке необходимо выполнять указания по технике безопасности, а также исключить возможность попадания грязи во внутреннюю полость клапанов.

Принцип работы клапана 15ч74п2:

• Вращением от руки маховика клапана 15ч74п2 по часовой стрелке шпиндель от руки маховика по часовой стрелке шпиндель поступательно  перемещается вниз, и происходит закрытие проходного сечения клапана. При вращении маховика  против часовой стрелки происходит открытие клапана. Закрытое  или открытое положение клапана 15ч74п2 визуально определяется  по выступающему хвостовику шпинделя из накидной гайки.​15ч74п2 клапан запорный мембранный футерованный фторопластом. Футерованный клапан 15ч74п2 предназначен для установки в качестве запорного устройства в системных трубопроводах с коррозионными средами, без наличия твердых включений, в качестве запорного органа только при избыточном давлении. В процессе эксплуатации клапанов  затвор должен быть полностью  открыт или закрыт. Использование клапанов в качестве регулирующих не допускается. Перекрытие потока рабочей среды осуществляется вручную. Корпус клапана  изготавливается из чугуна. Клапан 15ч74п2 изготавливается условными диаметрами: Ду6, Ду10, Ду15, Ду20.
