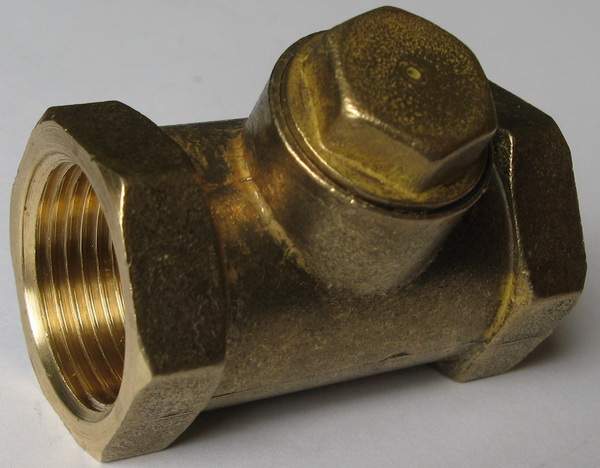

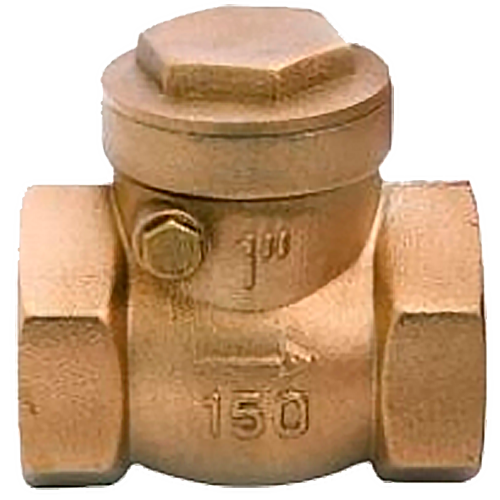

Клапан обратный подъемный латунный муфтовый типа 16б1бк Ру-16, Т+70 (вода)

Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе (1) клапана.
Клапан срабатывает на изменения потока среды автоматически:
при наличии прямого потока проходное отверстие клапана открыто, золотник (3) в верхнем положении, пружина (4) сжата;
при отсутствии рабочей среды или наличии обратного потока рабочей среды пружина поджимает золотник, который закрывает проходное отверстие клапана.
Назначение: клапан обратный подъемный латунный муфтовый предназначен для предотвращения обратного потока рабочей среды в трубопроводных системах, в том числе устанавливается в узлах учета потребления воды с целью защиты водомерных счетчиков от поломок при аварийном отключении и подаче воды в систему.
Рабочая среда: вода.
Температура рабочей среды: до 70ºС.
Номинальное давление: 1,6 (16) МПа (кгс/см²).
Присоединение к трубопроводу: резьбовое (муфта/муфта).
Материал корпусных деталей:
Корпус, крышка, золотник — латунь ЛЦ40Сд или ЛЦ40С.
Пружина — сталь.
Прокладка золотника — резина пищевая.

Установочное положение клапана обратного латунного муфтового на трубопроводе — любое. Клапан обратный латунный муфтовый должен устанавливаться на трубопроводе в местах доступных для осмотра и обслуживания.
Правила монтажа клапана обратного латунного муфтового на трубопровод предусматривают применения стандартных мер безопасности, таких как перекрытия потока среды, использования предписанного инструмента (рожковых ключей) и надежного герметизирующего материала резьбовых трубопроводных соединений.

Рабочая среда не должна содержать механических примесей.
Клапан испытан воздухом на прочность и плотность материалов давлением 2,4 МПа.

Параметр

DN 15 DN 20/15 DN 25 DN 32

Диаметр номинальный, мм

15 20 25 35

Диаметр эффективный, мм

15 15 25 25

Рабочая среда

вода

Минимальный перепад открытия клапана, кПа

50 70

Масса, кг

0,165 0,215 0,350 0,430

Строительная длина L, мм

46 55 71 77
Размер под ключ S, мм 27 32 41 41
