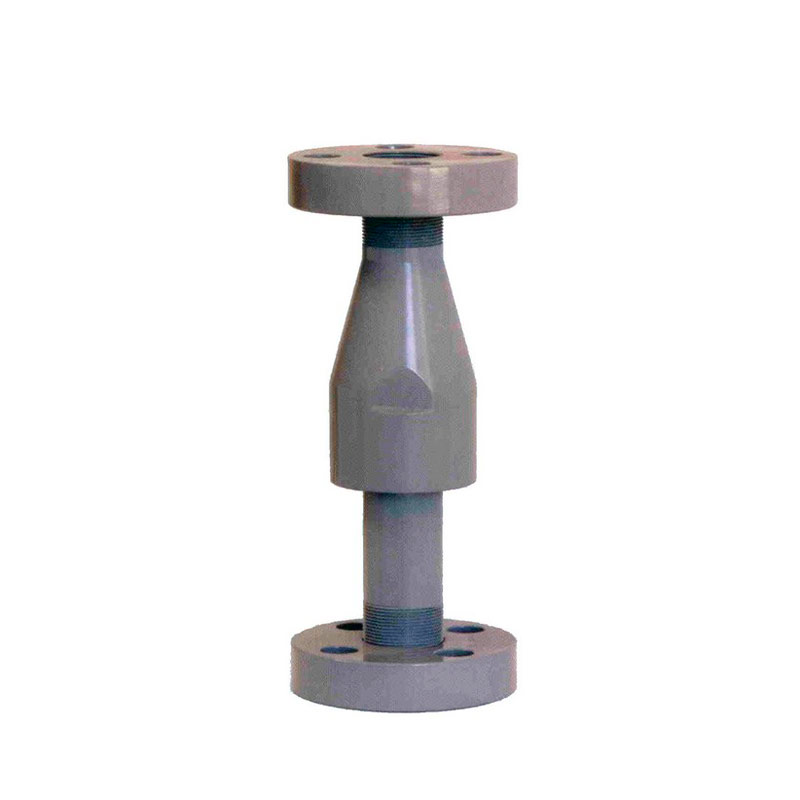

Клапан обратный стальной 16с21нж

Условия эксплуатации обратного клапана 16с21нж:

• Температура рабочей среды: до + 200°С;
• Рабочая среда: азотно-водородно-аммиачная смесь и другие среды не агрессивные к материалам корпуса;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У;
• Направление потока среды: под тарелку;

Технические данные обратного клапана 16с21нж:

• Привод: автоматический;
• Номинальное давление PN, МПа (кгс/см²): 32,0 (320);
• Присоединение к трубопроводу: фланцевое ГОСТ 12815-80;
• Установочное положение на трубопроводе: вертикальное, входным патрубком вниз, допускается горизонтальное;
• Регламентирующий документ: ТУ 26-07-064-72;
• Класс герметичности: максимально допустимая протечка 5см3/мин;
• Номер чертежа: ПЗ 43019;
• Таблица-фигура: 16с21нж;

Материалы основных деталей обратного клапана 16с21нж:

• Материал изделия (корпус, штуцер): сталь 20Х;
• Материал изделия (тарелка): сталь 20х13;
• Материал изделия (фланец): сталь 40Х;

Показатели надежности обратного клапана 16с21нж:

• Средний срок службы клапана 16с21нж: не менее 12 лет;
• Наработка на отказ, циклов: 3000;
• Полный средний ресурс, циклов: 6000;

Основные заводы производители обратного клапана 16с21нж:

• Место производства клапана 16с21нж: Украина;
• Производитель 16с21нж: ОАО «Конотопский арматурный завод».

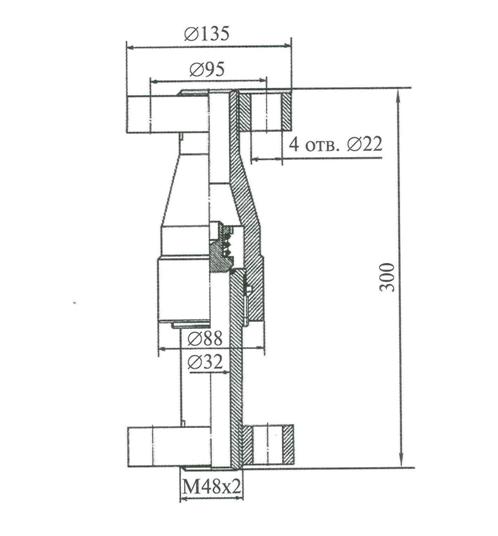

Габаритные и присоединительные размеры обратного клапана 16с21нж:
