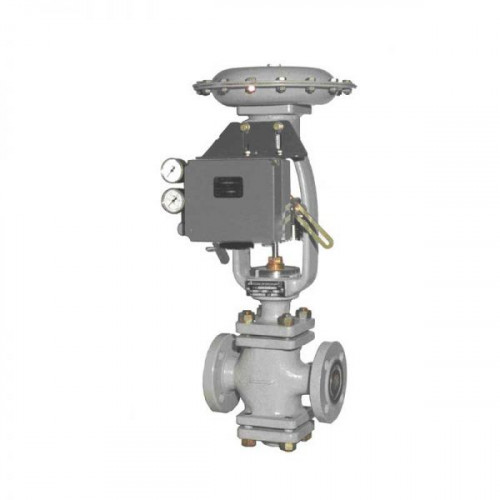

Клапан регулирующий стальной 25с50нж
Клапан 25с50нж применяется в качестве регулирующего устройства для автоматического управления технологическими процессами различных производств химической, нефтехимической, нефтеперерабатывающей и др. отраслей. Клапан оснащен мембранным исполнительным механизмом (МИМ).
25с50нж 25 - тип арматуры - клапан регулирующий;
с - материал корпуса - сталь;
50 - номер модели;
нж - материал уплотнения - нержавеющая сталь.
Двухседельный клапан серии 25с50нж имеет следующие технические характеристики: Рабочее давление: 63 кгс/см2 (6,3 МПа).
Диаметр проходного отверстия: 25 – 250 мм.
Тип среды: вода, пар, газообразные среды, нефтепродукты.
Установочное положение: любое (рекомендованное положение – МИМом вверх).
Температура транспортируемого вещества: -20… +220°С.
Материал основных деталей: 20ГМЛ, 25Л, 12Х18Н9ТЛ, 12Х18НМ3ТЛ.
Климатическое исполнение: У1, Т1 по ГОСТ 15150-69.
Влажность окружающей среды: 30…80%.
Диапазон температур окружающей среды: -50°С…+50°С.
Требования безопасности по ГОСТ12.2.063.
Наработка на отказ: 13000 ч (3250 срабатываний).
| Диаметр номинальный Ду, мм | 25 | 40 | 50 | |||||||||
| Условная пропускная способность Кvy, м3/ч | 4,0 | 6,3 | 10 | 16 | 10 | 16 | 25 | 40 | 16 | 25 | 40 | 63 |
| Допустимая протечка в затворе при Рисп.=0,4МПа, дм3/мин, не более | 0,066 | 0,1 | 0,16 | 0,26 | 0,16 | 0,26 | 0,41 | 0,66 | 0,26 | 0,41 | 0,66 | 1,0 |
| Давление номинальное PN, МПа (кг/см2) | 6,3 (63) | |||||||||||
| Перепад давление на более, МПа (кг/см2) | 2,5 (25) | |||||||||||
| Условное давление управляющего воздуха, МПа (кг/см2) | 0,25 (2,5) | |||||||||||
| Температура окружающей среды, °С | от -40 до +50 | |||||||||||
| Температура рабочей среды, °С | До 220 | |||||||||||
| Характеристика рабочей среды | Жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |||||||||||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | по ГОСТ 12815-80 исп.5 ряд 2 | |||||||||||

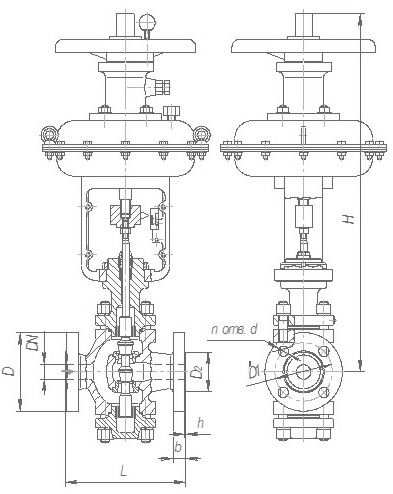

| Ду, мм | Размеры, мм | Масса без позиционера, дублера и ответных фланцев, кг |
||||||||
| D1 | D2 | D3 | D4 | D5 | n | d | H | L | ||
| 25 | 42 | 58 | 68 | 100 | 135 | 4 | 18 | 545 | 210 | 36 |
| 50 | 60 | 76 | 88 | 125 | 165 | 22 | 650 | 260 | 54 | |
| 80 | 72 | 88 | 102 | 135 | 175 | 22 | 660 | 300 | 62 | |
