Регулятор давления и расхода УРРД-М
Назначение
Регулятор предназначен для поддержания постоянства давления, перепада давлений и расхода на абонентских вводах жилых, общественных и промышленных зданий. Кроме того, регулятор УРРД-М может быть использован в комплекте с приборами РД-3М и ПТ-1 как исполнительное устройство.
Основные технические характеристики
Регулируемая и регулирующая среда - сетевая вода систем теплоснабжения.
Условное давление среды, Ру, Мпа:
· регулируемой - 1,6
· регулирующей - до 1,0
Температура среды, °С:
· регулируемой - от 30 до 18
· регулирующей - до 70
Зона нечувствительности от верхнего предела настройки, % - 2,5
Зона пропорциональности от верхнего предела настройки, % -20-40
Характеристики
|
Диапазон настройки, МПа |
Диаметр условного прохода, мм |

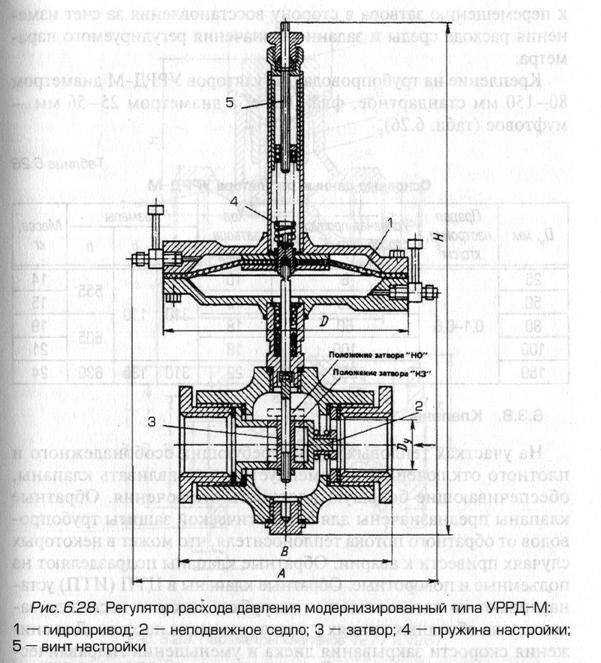

Габаритные размеры, мм |
Условная пропускная способность, Kv±20%, м3/ч |
|||
|
A |
Д |
H |
L |
|||
|
0,01-0,04 |
25 |
306 |
222 |
555 |
140 |
6 |
|
0,04-0,16 |
25 |
256 |
172 |
555 |
140 |
25 |
|
0,16-0,6 |
25 |
216 |
132 |
555 |
150 |
|
