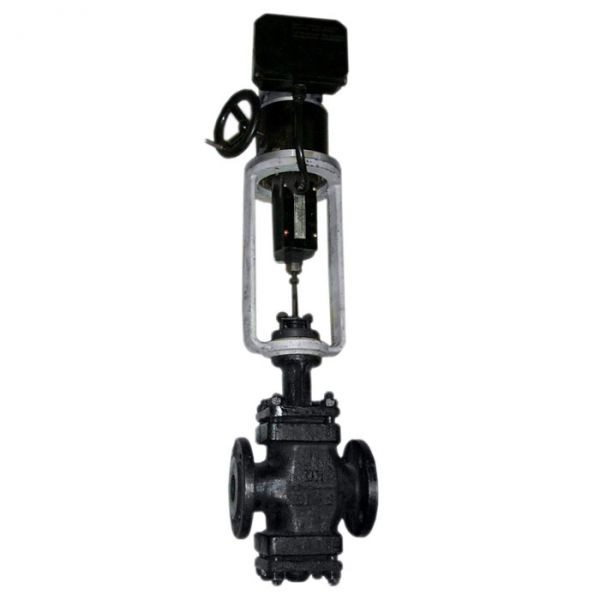

Клапан регулирующий чугунный 25ч943нж

Клапан регулирующий односедельный 25ч943нж с электрическим исполнительным механизмом предназначен для применения в системах автоматического регулирования и управления технологическими процессами различных производств с целью непрерывного регулирования давления, расхода и других параметров рабочей среды. Рабочая среда клапана - жидкая и газообразная, нейтральная к материалам основных деталей. Корпус выполнен из серого чугуна.

25ч943нж 25 - тип арматуры - клапан регулирующий;
ч - материал корпуса - чугун;
943 - номер модели;
нж - материал уплотнения - нержавеющая сталь.

• Температура рабочей среды: от - 15 до + 225°С;
• Температура окружающей среды: от -30 до +50°С;
• Рабочая среда: вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой;
• Направление потока среды: под золотник;
• Привод: электрический (ЭИМ);
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: любое, кроме приводом вниз;
• Регламентирующий документ: ТУ 26-07-296-83, ТУ 3722-001-22294686-2005;
• Герметичность затвора: относительная протечка 0,1% от Kvy;
• Номер чертежа: И 68069;
• Материал корпуса, крышки: Чугун СЧ15;
• Материал седла, плунжера, штока: сталь 20х13;
• Материал набивки сальника: фторопласт-4;
• Материал прокладка: паронит;
• Средний срок службы: 10 лет;
• Гарантийная наработка, циклов: 2500;

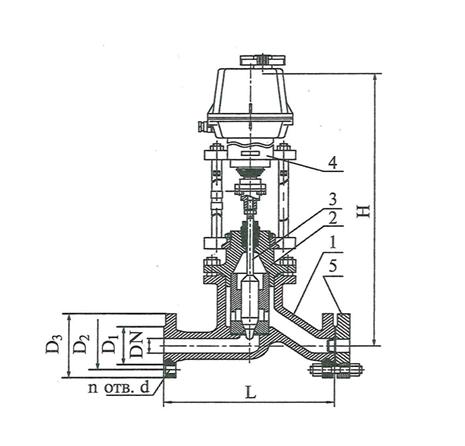

1 - Корпус, 2 - Крышка, 3 - Плунжер, 4 - ЭИМ, 5 - Комплект монтажных частей.
