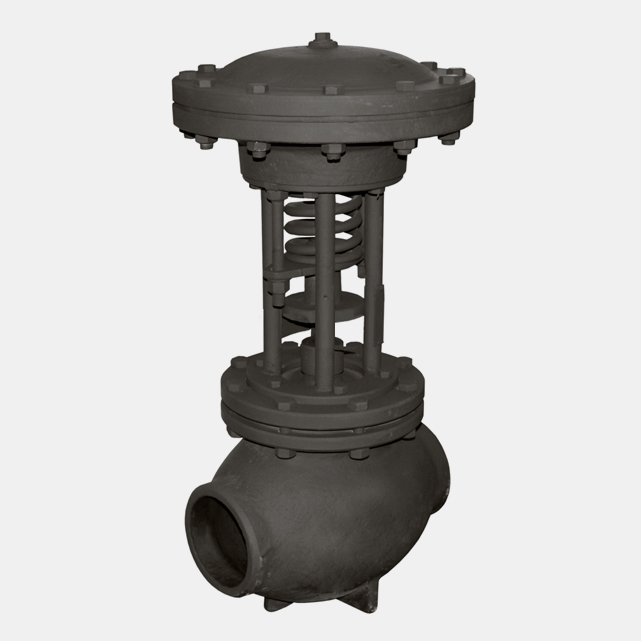

Клапаны регулирующие стальной РК-1
Регулирующие клапаны типа РК 1 с мембранным гидравлическим приводом являются органами гидравлических и автоматических регуляторов. В комплекте с регулирующим прибором клапаны обеспечивают поддержание заданных параметров (давление, перепад давлений, расход и уровень неагрессивных жидкостей и теплофикационной воды до 180 0С) на тепловых и энергетических объектах, а также защиту этих объектов от нарушений заданного гидравлического режима.

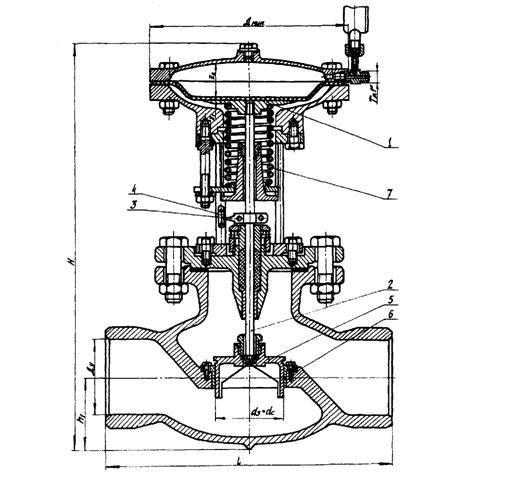

Принцип действия клапана заключается в перемещении золотника и изменении тем самым расхода регулирующей среды пропорционально воздействию командного давления РХ, подаваемого в камеру мембранного гидропривода.
| Dy, мм | Py, Мпа | Конструкция корпуса | Противодейств. Механизмы | Габаритные размеры, мм: | Масса, кг | ||
| Высота | Ширина | Длина | |||||
| Н.О.150 Н.З. 150 |
1,6 | Литой | Пружинный | 440 | 460 | 960 | 179 |
| 988 | 209 | ||||||
| Н.О. 200 Н.З. 200 |
590 | 1074 | 271 | ||||
| 1103 | 301,6 | ||||||
| Н.О. 250 Н.З. 250 |
680 | 1162 | 304 | ||||
| 1194 | 347,8 | ||||||
| 300 Н.О. | 900 | 600 | 1435 | 519 | |||
| 400 Н.О. | Сварной | Рычажно-грузовой | 930 | 800 | 1380 | 1142,5 | |
| 500 Н.О. | 1020 | 1460 | 1144,5 | ||||
| 600 Н.О. | 1240 | 1000 | 1727 | 1963 | |||
| 700 Н.О. | 1450 | 1857 | 2284 | ||||
| 700 Н.О. | 2,5 | 1872 | 2650 | ||||
| 1000 Н.О. | Рычажногрузовой (с двумя гидроприводами) | 1400 | |||||
