Клапан регулирующий стальной Т-33б

Условия эксплуатации регулирующего клапана Т-33б:

• Температура рабочей среды: до + 300°С;
• Рабочая среда: вода;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  Т-33б – общепромышленное исполнение,Т-33б УЗ – исполнение на экспорт для умеренного климата,Т-33б ТЗ – исполнение на экспорт для тропического климата;
• Направление потока среды: под золотник;

Технические данные регулирующего клапана Т-33б:

• Привод: ручной;
• Номинальное давление PN, МПа (кгс/см²): 10,0 (100);
• Присоединение к трубопроводу: под приварку;
• Установочное положение на трубопроводе: на горизонтальных и вертикальных участках трубопроводов;
• Регламентирующий документ: ТУ 108.21.272-2004;
• Номер чертежа регулирующего клапана Т-33б: 08.9621.056;

Материалы основных деталей регулирующего клапана Т-33б:

• Материал изделия (рычаг): сварной узел ст3кп2 и сталь 10;
• Материал изделия (корпус): сталь 25Л;
• Материал изделия (валик): сталь 40Х с химникелированием;
• Материал изделия (золотник): сталь 12Х18Н10Т;
• Материал изделия (гильза, кольцо): сталь 30х13;
• Материал изделия (крышка, грундбукса): сталь 20;
• Материал изделия (прокладка): паронит;
• Материал изделия (шпилька): сталь 35;
• Материал изделия (шпилька): сталь 35;
• Материал изделия (сальниковая набивка): АГ-50;
• Материал изделия (гайки): сталь 30;

Показатели надежности регулирующего клапана Т-33б:

• Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки товара заказчику;

Монтаж регулирующего клапана Т-33б:

• Внимательно осмотреть клапан Т-33б на наличие внешних повреждений. Проверить вращение золотника в гильзе. Золотник должен вращаться свободно, без заедания и заклинивания.
• Произвести расконсервацию наружных и внутренних поверхностей.
• Регулирующие клапаны Т-33б могут быть установлены на горизонтальных или вертикальных участках трубопроводов.
• Регулирующие клапаны не допускается использовать в качестве запорных органов.

Техническое обслуживание регулирующего клапана Т-33б:

• В процессе эксплуатации регулирующие клапаны Т-33б должны периодически подвергаться наружному осмотру, не менее одного раза в 3 месяца.
• Ревизия регулирующих клапанов проводится 1 раз в год. При этом проверяется подвижность ходовых частей, наличие повреждений и износа основных деталей.

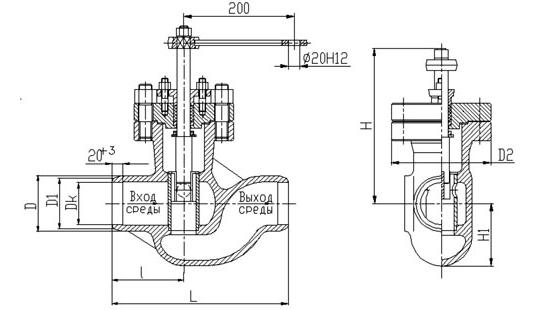

Технические характеристики и размеры регулирующего клапана Т-33б:
