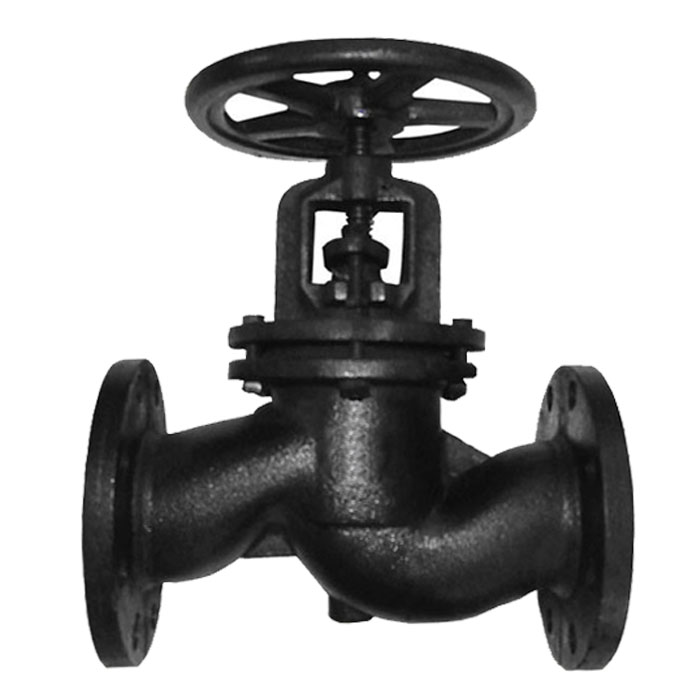

Вентиль чугунный 15кч14п
Вентиль чугунный 15кч14п фланцевого типа представляет собой одну из разновидностей запорной арматуры, которая предназначается для перекрытия потока среды в трубопроводе.
Вентиль 15кч14п применяется при прохождении продуктов холодной и горячей воды, пара, газа, нефтепродуктов. Данные модели вентилей отлично подойдут для оснастки инженерной работы, где необходимо транспортировать любую неагрессивную жидкость или пары. Очень часто вентили используются в монтаже системы отопления. На сегодняшний день особым спросом пользуются модели чугунных вентилей в ЖКХ, в любых строительных процессах, а также оснащении любого помещения производства.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
| Обозначение |
15кч14п
|
| Проход условный, Ду, мм |
65 - 250
|
| Давление рабочее, Ру, МПа (кгс/см2) |
1,6 (16)
|
| Температура рабочей среды, °С |
не более 200
|
| Температура окружающей среды, °С |
от -30 до +50
|
| Рабочая среда |
|
| Управление | ручное (маховик) |
| Присоединение к трубопроводу | фланцевое |
| Средний ресурс до замены, циклов | 1000 |
| Средний срок службы, лет | 5 |
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Части | Материал |
| 1 | корпус | серый чугун (СЧ20) |
| 2 | крышка | серый чугун (СЧ20) |
| 3 | шпиндель | углеродистая сталь 20 |
| 4 | диск | серый чугун (СЧ25) |
| 5 | маховик | серый чугун (СЧ25) |
| 6 | прокладка диска | фторопласт-4 |
| 7 | прокладка крышки | терморасширенный графит |
| 8 | набивка сальника | фторопласт-4 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| PN |
DN
|
L(mm)
|
D (mm) |
D1 (mm)
|
D2 (mm)
|
H (mm) | n-d |
kg
|
| 16 |
65
|
290
|
180 |
145
|
120
|
325 |
4-18
|
13 |
|
80
|
310
|
195 |
160
|
133
|
369 |
4-18
|
22 | |
|
100
|
350
|
215 |
180
|
158
|
370 |
8-18
|
28
|
|
| 125 | 400 | 245 | 210 | 184 | 330 | 8-18 | 45 | |
|
150
|
480
|
280 |
240
|
212
|
611 |
8-22
|
59 | |
|
200
|
600
|
335 | 295 | 268 | 721 |
12-22
|
100 | |
| 250 | 620 | 405 | 355 | 320 | 529 | 12-27 | 150 |
