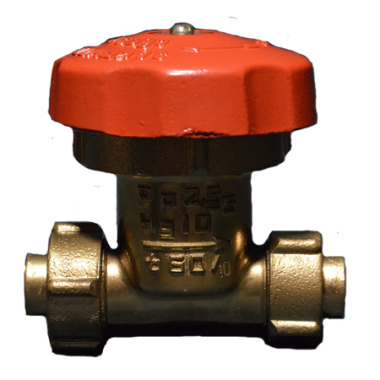

Клапан сильфонный вакуумный 15б50р3м

Клапан 15б50р (15б50р3м) сильфонный вакуумный латунный цапковый (с накидной гайкой) используется на трубопроводах в качестве запорного устройства для перекрывания инертных газов и воздуха рабочим давлением до 0,25 МПа (2,5 кгс/см²) и вакуума 1,3*10^-3 Па (1*10^-5 мм рт. ст.). Температура рабочей среды - от минус 20°С до плюс 60°С.
Изготавливаются сильфонные клапаны 15б50р диаметром условным Ду3, Ду10, Ду20. Рабочая среда подается по направлению стрелки на корпусе клапана. Устанавливаются в любом положении на трубопроводе, управление-ручное (маховик). Условия эксплуатации - по категории 2 ГОСТ 15150-69.

В открытом состоянии вентиля золотник находится в крайнем верхнем положении. Для закрытия вентиля 15б50р3м маховик необходимо вращать по часовой стрелке. При этом золотник свинчивается со шпинделем, перекрывая седло. Открытие вентиля производится вращением маховика против часовой стрелки. Усилие на маховике - не более 22 кгс.
