Кран пробковый проходной натяжной 11ч3бк
Кран пробковый проходной натяжной 11ч3бк Ру 0,1МПа устанавливается на газопроводах с Ду - 25, 32, 40, 50, 65, 80 для топливного газа рабочей температурой до +50С. Возможна устанавка крана на трубопроводе в любом рабочем положении. Рабочая среда подается в любом направлении.
11ч3бк 11 - тип арматуры - кран для трубопровода;
ч - материал корпуса - серый чугун;
3 - номер модели;
бк - материал уплотнения - без кольца.
Рабочая среда – топливный газ при температуре до +50С
Герметичности затвора - класс «B» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 0,1(1)
Присоединение к трубопроводу - муфтовое по ГОСТ 6527-68
Материал корпуса – серый чугун
Тип привода - ручной

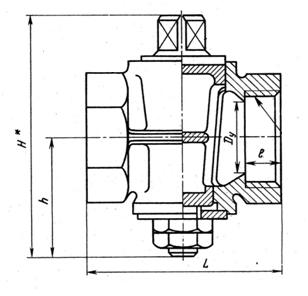

| Диаметр | Длина L, мм. | Масса, кг. |
|---|---|---|
| 25 | 80 | 0,9 |
| 32 | 115 | 1,37 |
| 40 | 133 | 2,03 |
| 50 | 159 | 3,41 |
| 65 | 193 | 5,71 |
| 80 | 227 | 8,65 |
