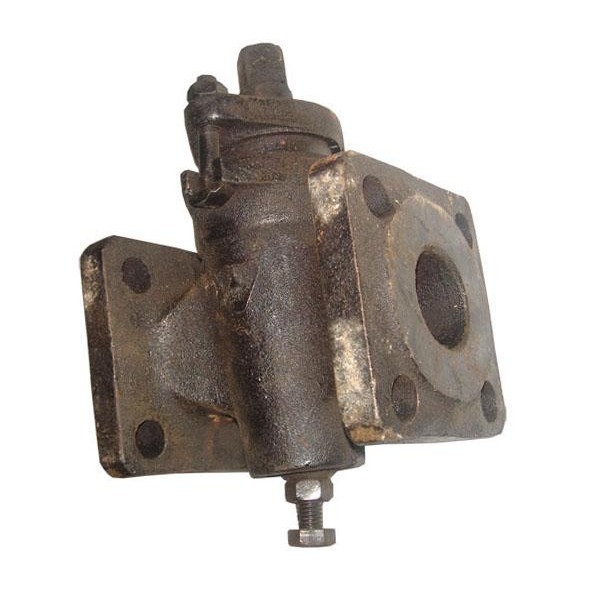

Кран пробковый 11ч8бк

Кран чугунный конусный, пробковый, проходной, сальниковый, фланцевый 11ч8бк Ру 0,63 МПа - устанавливается на резервуарах, емкостях и трубопроводах общепромышленного назначения с диаметрами Ду - 25, 32, 40, 50, 65, 80, 100, 150 мм, в качестве запорного устройства на воду, нефть и масло, при давлении до 10 кгс/см2 и температуре до +100C.



11ч8бк 11 - тип арматуры - кран для трубопровода;
ч - материал корпуса - серый чугун;
8 - номер модели;
бк - материал уплотнения - без кольца.

Технические характеристики:


Рабочая среда – вода, нефть, масла при температуре до +100С
Герметичности затвора - класс «D» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 1,0(10)
Присоединение к трубопроводу - фланцевое
Материал корпуса – чугун СЧ15
Тип привода - ручной

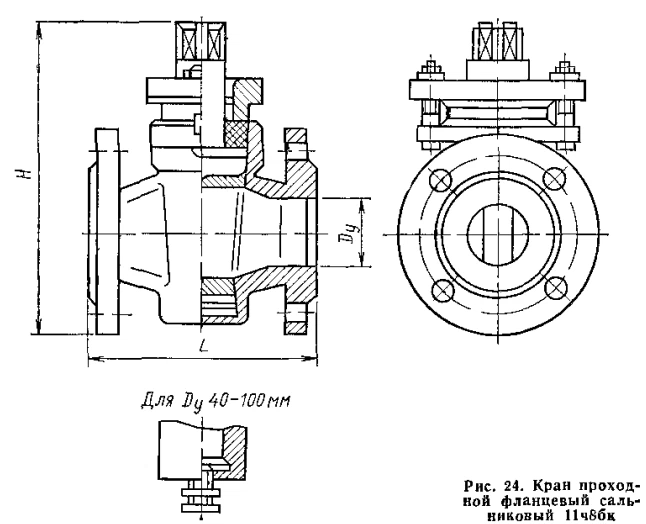

ДиаметрДлина L, мм.Высота Н, мм.Масса, кг.
25 110 106 3,4
32 130 126 6,3
40 150 140 7,3
50 170 164 10,6
65 220 195 16,8
80 250 211 22,8
100 300 247 28,8
150     95,5
