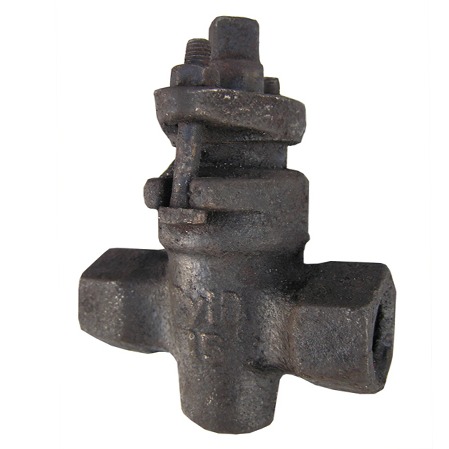

Кран пробковый проходной 11ч6бк
Кран пробковый проходной сальниковый муфтовый 11ч6бк Ру 1,0МПа устанавливается на трубопроводах с Ду - 15, 20, 25, 40, 50, 65, 80 для сред с рабочей температурой до +100С. Возможна установка на трубопроводе в любом рабочем положении. Рабочая среда подается в любом направлении.
11ч6бк 11 - тип арматуры - кран для трубопровода;
ч - материал корпуса - серый чугун;
6 - номер модели;
бк - материал уплотнения - без кольца.
Рабочая среда – вода, нефть, масло при температуре до +100С
Герметичности затвора - класс «С» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 1,0(10)
Присоединение к трубопроводу - муфтовое по ГОСТ 6527-68
Материал корпуса – серый чугун
Тип привода - ручной

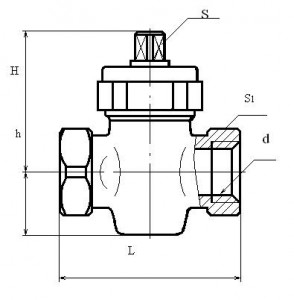

| Диаметр | Длина L, мм. | Высота Н, мм. | Масса, кг. |
|---|---|---|---|
| 20 | 80 | 110 | 0,63 |
| 0,9 | 32 | 115 | 1,37 |
| 20 | 90 | 132 | 1,00 |
| 25 | 110 | 150 | 1,90 |
| 40 | 150 | 230 | 3,60 |
| 50 | 170 | 260 | 6,20 |
| 65 | 220 | 12,25 | |
| 80 | 250 | 17,75 |
