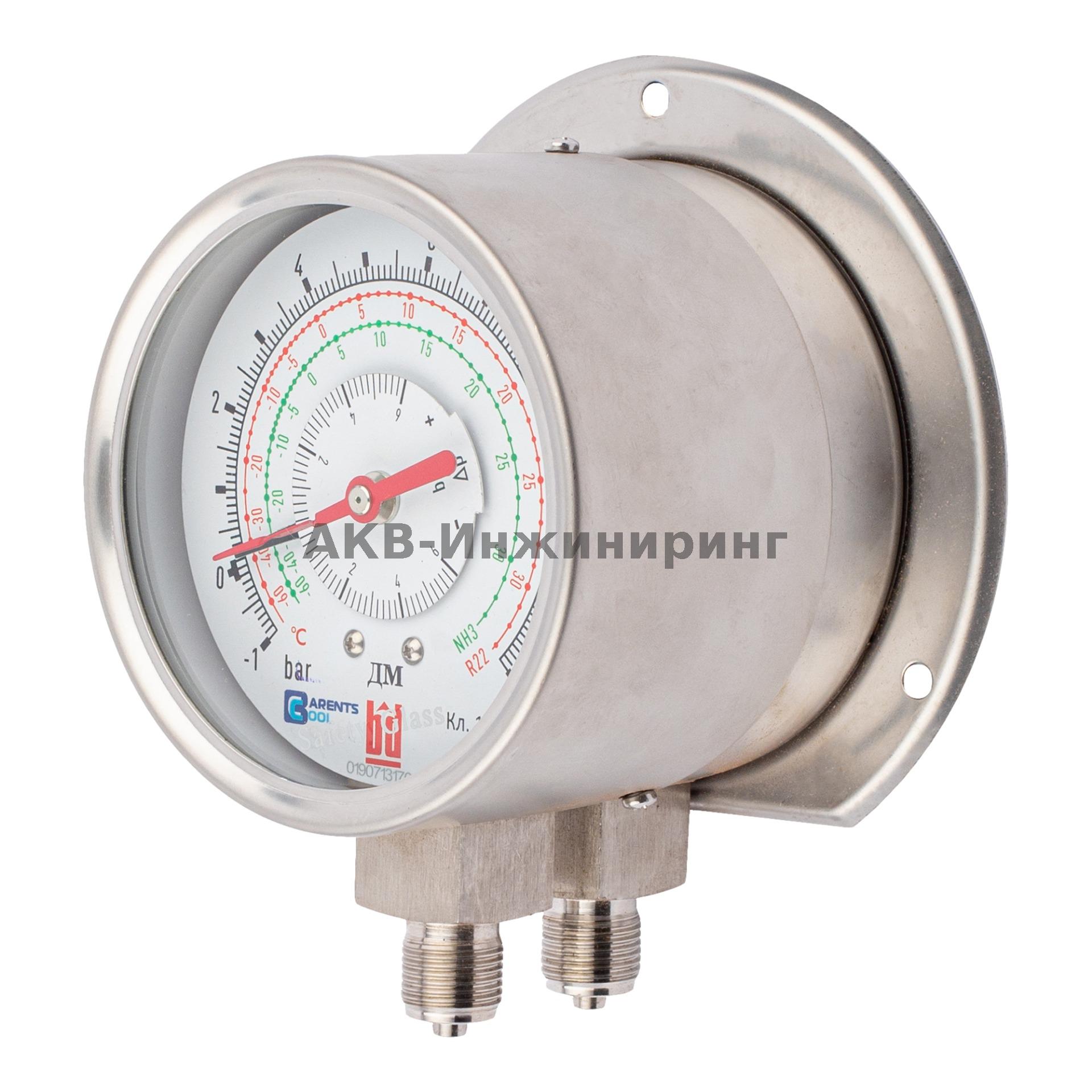

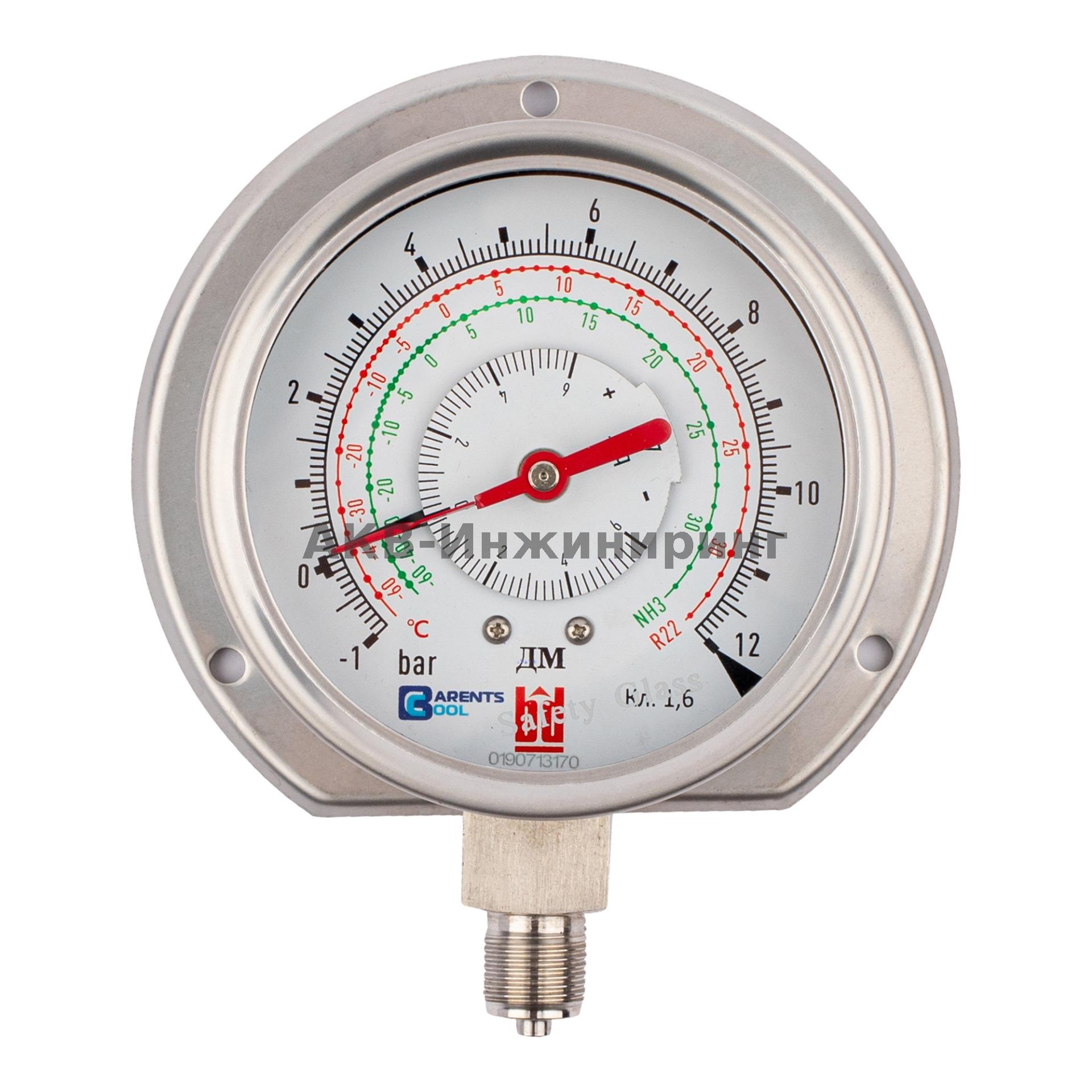

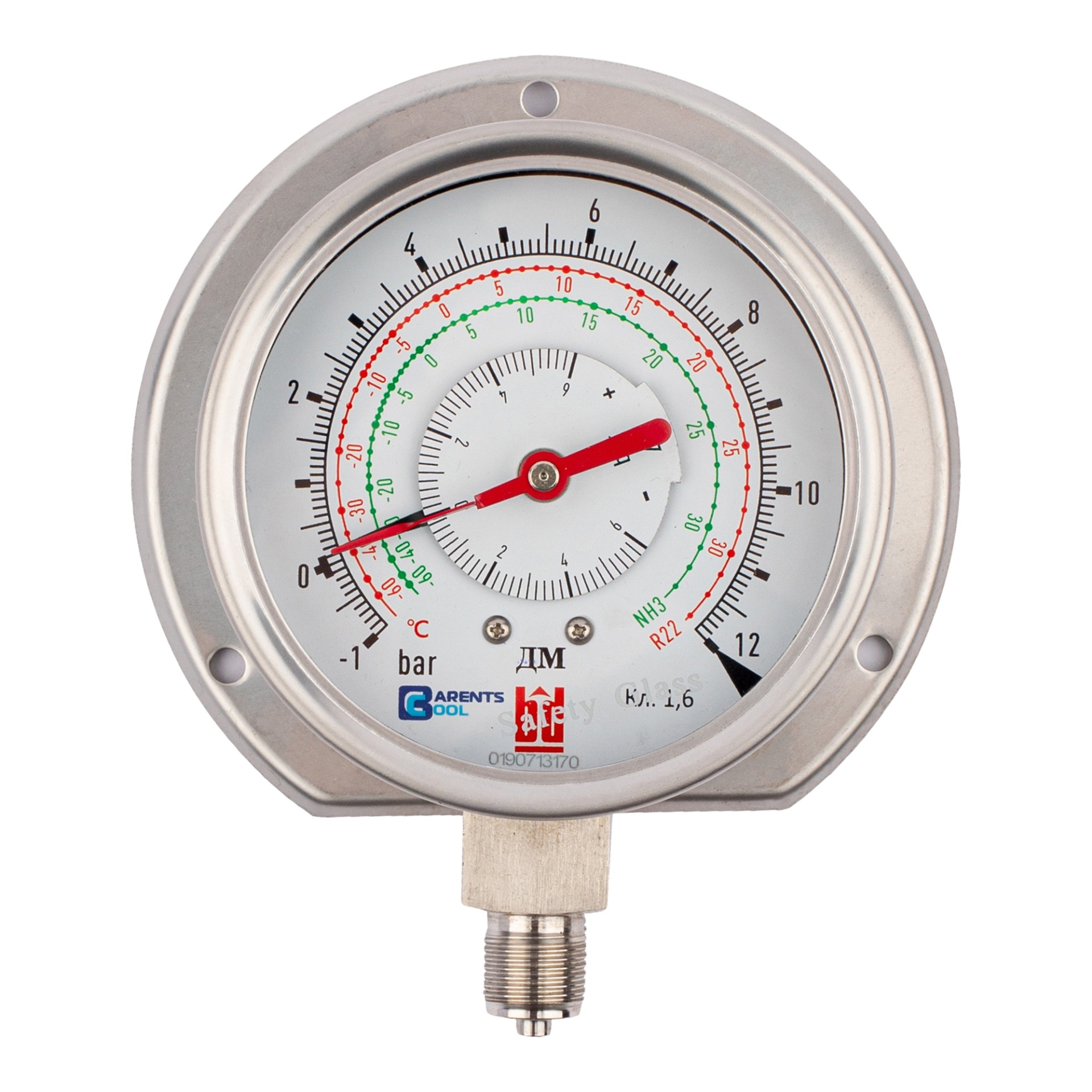

Манометр дифференциального давления с трубкой Бурдона, две независимые друг от друга измерительные системы тип ДМ
Назначение
Манометр дифференциального давления предназначен для измерения разностей (перепадов) давления в газообразных и жидких средах.
Область применения
Назначение: Манометр дифференциального давления предназначен для измерения разностей (перепадов) давления в газообразных и жидких средах. Подходит для измерения потери давления в фильтрах в технике кондиционирования воздуха и вентиляционной техники, а также для использования в системах отопления и трубопроводах (измерение падения давления при прохождении фильтров, насосов и т. д.).Возможно исполнение для агрессивных сред
Технические характеристики
Номинальный диаметр корпуса
100 и 160мм.
Класс точности
1,5 (1,6).
Дополнительная погрешность при изменении темпера- туры окружающей среды от 20±2 °С в диапазоне рабо- чих температур на каждые 10 °С составляет не более
± 0,6 %.
Дополнительная погрешность при изменении темпера- туры окружающей среды от 20±2 °С в диапазоне рабо- чих температур на каждые 10 °С составляет не более
± 0,6 %.
Диапазон измерений
0 ... (1, ... 600) бар, кгс/см2, x 0.1 МПа или другие эквивалентные единицы измерения
Допустимые температуры:
Окружающая среда: - 40…+60 °С. Измеряемая среда: максимум +150 °С (для измерительной системы из медного сплава)
максимум +200°С (для измерительной системы из нержавеющей стали)
максимум +200°С (для измерительной системы из нержавеющей стали)
Измерительный элемент
Медный сплав или нержавеющая сталь.
Передаточный механизм
Медный сплав.
Присоединение к процессу
Медный сплав или нержавеющая сталь.
2хG1/2; 2xM20x1.5; 2x1/2NPT
плюсовое присоединение расположено сзади, минусовое спереди, помечено знаками + и -
2хG1/2; 2xM20x1.5; 2x1/2NPT
плюсовое присоединение расположено сзади, минусовое спереди, помечено знаками + и -
Циферблат
Алюминий белого цвета, шкала черного цвета.
Стрелка
Основная стрелка - алюминий черного цвета; вторая - алюминий белого цвета с градуировкой индикаторного диска, +/- 50% от полного диапазона шкалы.
Корпус
Сталь черного цвета или нержавеющая сталь.
Степень пылевлагозащиты
IP 43.
Стекло
Инструментальное стекло.
Кольцо
Кольцо: Сталь черного цвета или нержавеющая сталь.
Дополнительная информация
Исполнение из нержавеющей стали для агрессивныз сред.
Исполнение с двойной индикацией (сдвоенный манометр).
Гидрозаполнение манометра номинальным диаметром 100мм.
Крепежный фланец спереди или сзади. Электроконтакты.
Очистка под кислород. Проливка гелием.
Поверка.
Исполнение с двойной индикацией (сдвоенный манометр).
Гидрозаполнение манометра номинальным диаметром 100мм.
Крепежный фланец спереди или сзади. Электроконтакты.
Очистка под кислород. Проливка гелием.
Поверка.
Описание
ГАБАРИТНЫЕ РАЗМЕРЫ:
Исполнение Р (радиальный)
|
НД |
Ø A |
B |
С |
D |
E |
Вес в гр (с коробкой) |
|
100 |
101 |
58 |
80 |
87,5 |
32 |
1000 |
|
160 |
160 |
63 |
86.5 |
118 |
32 |
1600 |
Пример оформления заказа.
ДМ 4 100 Р (0...10) кгс/см2, кл. т. 1,5, 2хМ20х1,5, 8кгс/см2, 2,0 кгс/см2/нерж. сталь
Манометр тип ДМ 4 (двухшкальный) с 2-мя измерительными системами для измерения разницы
давления, диаметр корпуса 100 мм (100), исполнение радиальное (Р), диапазон показаний 0...10 кгс/см2
(0...10кгс/см2), класс точности 1,5 (Кл. 1,5), присоединение два штуцера с наружной резьбой М20х1,5
(2хМ20х1,5), максимальное давление 8 кгс/см2 (8кгс/см2), дифференциальное давление 2,0 кгс/см2 (2,0
кгс/см2), далее по запросу могут указываться дополнительные опции, через /
