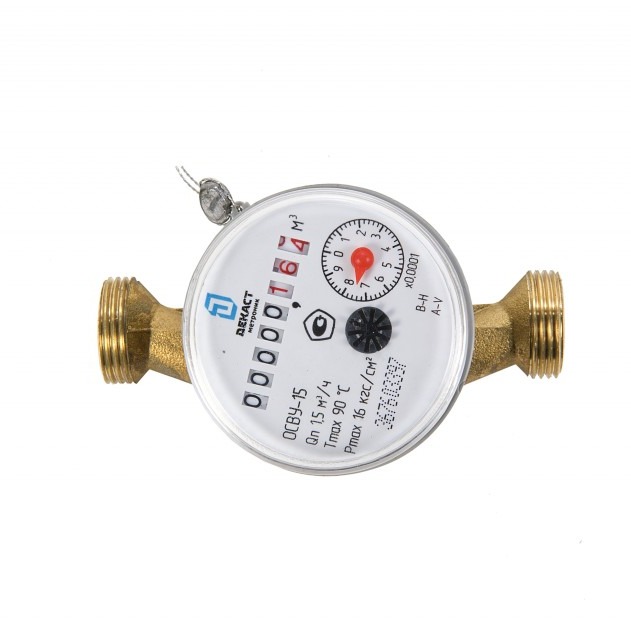

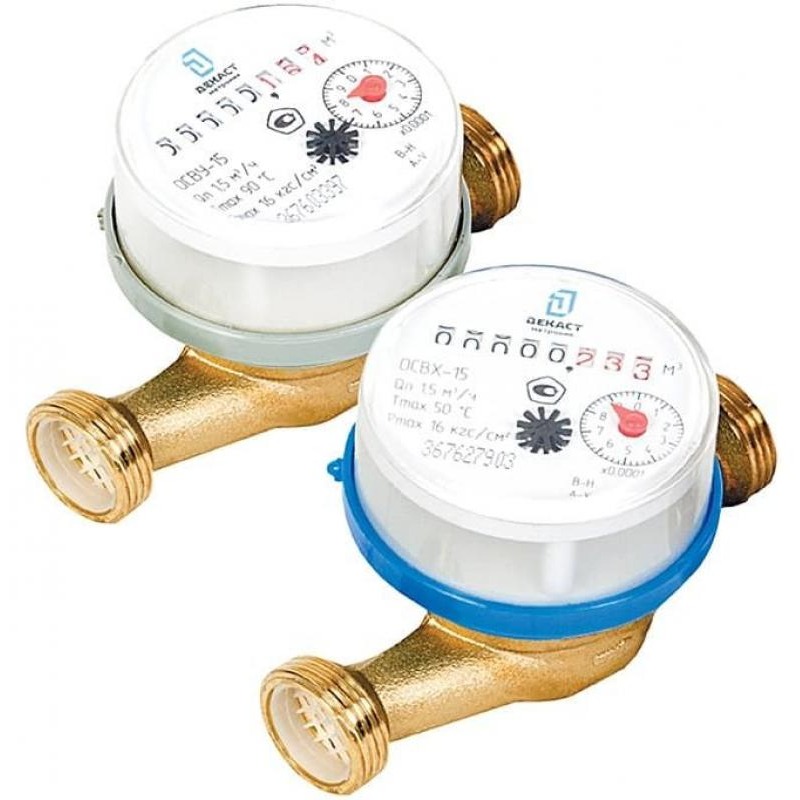

Cчетчик холодной или горячей воды крыльчатый одноструйный ОСВХ/ОСВУ (Ду 15,20)
Назначение:
Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика.
Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.
Испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики. счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;

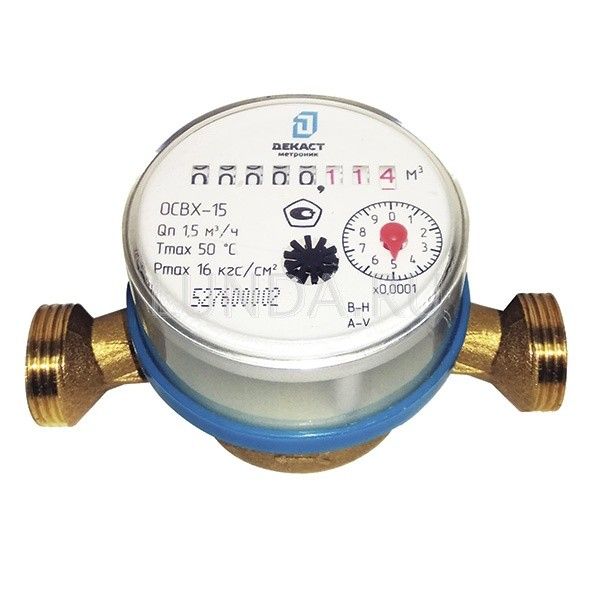

- ОСВХ - счетчик холодной воды;
- ОСВУ - универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;
- ОСВУ- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;
- ОСВХ- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;
- Счетчики могут выпускаться в двух исполнениях - по ГОСТ Р 50193.1-92 и ТУ 4213 001-77986247-2005, отличающихся значениями минимальных расходов.
Варианты оснащения:
стандартное исполнение:
- латунный корпус;
- присоединение резьбовое;
- монтажная длина 110 мм;
- неразъемное монтажное кольцо;
- набор монтажных частей, обратный клапан (в КМЧ) и прокладок в комплекте;
Особенности:
- межповерочный интервал 6 лет на холодной и горячей воде;
- диапазон температуры воды от +5 до +50°C для ОСВХ, от +5 до +90°C для ОСВУ;
- счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;
- латунный корпус;
- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
- распространенная монтажная длинна проточной части счетчика воды 110 мм;
- полностью соответствует ГОСТ Р 50193.1 и требованиям санитарно-эпидемиологического контроля;
- сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
- не требует прокладки электрических сетей – счетчик независим от источников питания;
- максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
- малая потеря давления;
- минимальные затраты на установку и эксплуатацию;
- надежная конструкционная защита от внешнего магнитного воздействия;
- срок службы - не менее 12 лет
Комплектовка:
- счетчик воды;
- паспорт;
- комплект присоединительных частей;
Характеристики
| Наименование характеристики | Значение | |||
| Диаметр условный, Ду | 15 | 20 | ||
| Метрологический класс, вид монтажа счетчика* | A | B | A | B |
| Расход воды минимальный, qmin, м3/ч: | ||||
| -по ГОСТ Р 50193.1-92 | 0,06 | 0,03 | 0,1 | 0,05 |
| -по ТУ 4213 001-77986247-2005 | 0,057 | 0,029 | 0,095 | 0,048 |
| Расход воды переходный, qn, м3/ч: | 0,15 | 0,12 | 0,25 | 0,2 |
| Расход воды номинальный, qn, м3/ч: | 1,5 | 2,5 | ||
| Расход воды максимальный, qmax, м3/ч: | 3 | 5 | ||
| Максимальный объём воды, м3, измеренный за: | ||||
| - сутки | 37,5 | 62,5 | ||
| - месяц | 1125 | 1875 | ||
| Порог чувствительности, м3/ ч, не более | 0,015 | 0,02 | ||
| Пределы допускаемой относительной погрешности счётчиков: | ||||
| - ОСВХ и ОСВУ в диапазоне расходов от qmin до qt, % | ±5 | |||
| - ОСВХ и ОСВУ в диапазоне расходов от qt до qmax включительно, % | ±2 (при температуре воды от 5 до 50 °С) | |||
| - ОСВУ в диапазоне расходов от qt до qmax включительно, % | ±3 (при температуре воды от 50 до 90 °С) | |||
| Диапазон температуры воды, °С | ||||
| - ОСВХ | от 5 до 50 | |||
| - ОСВУ | от 5 до 90 | |||
| Вес импульса**, л/имп | 1; 10 | |||
| Номинальное давление, МПа | 1,6 | |||
| Потеря давления на qmах, МПа, не более | 0,1 | |||
| *A – при вертикальном и наклонном монтаже счётчиков; | ||||
| B – при горизонтальном монтаже счётчиков. | ||||
| **Только для счётчиков, укомплектованных герконовым датчиком. | ||||
