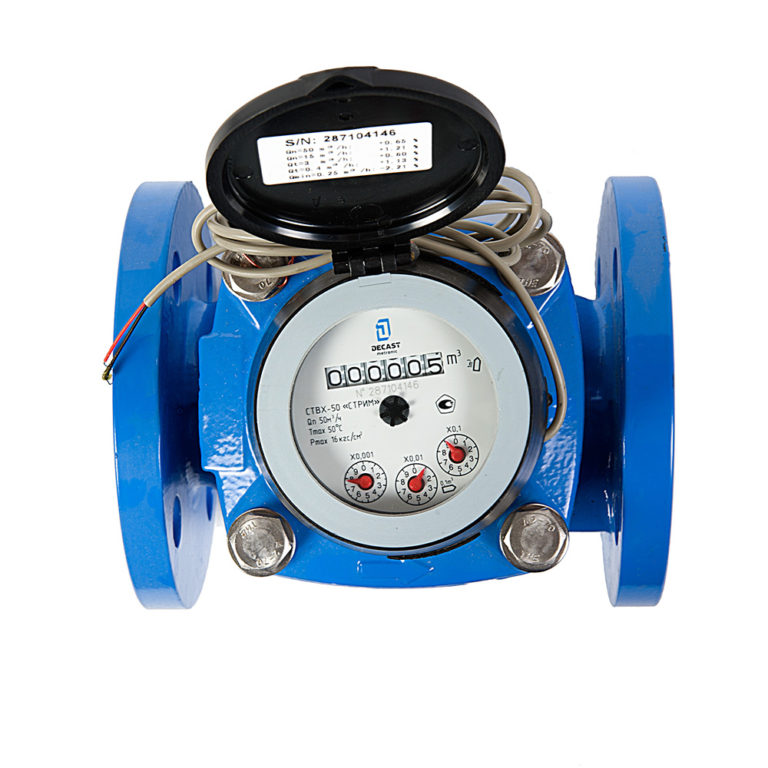

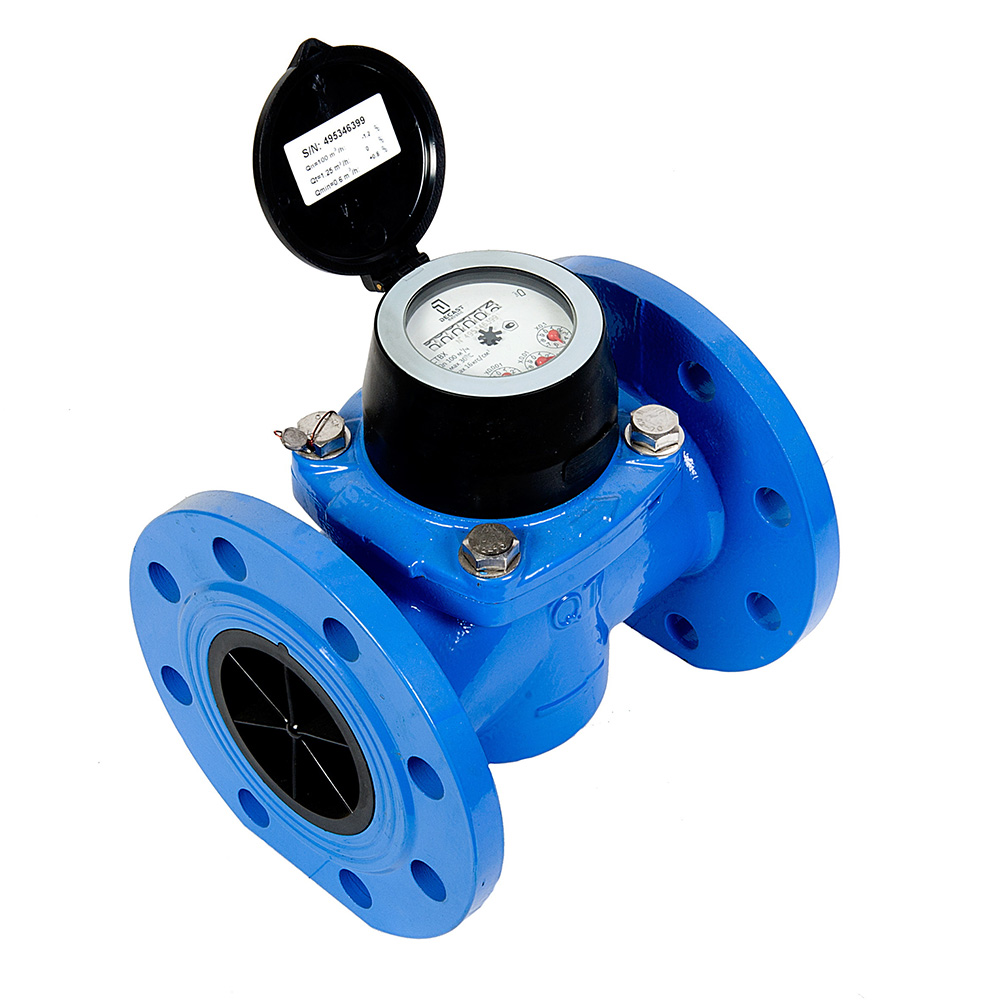

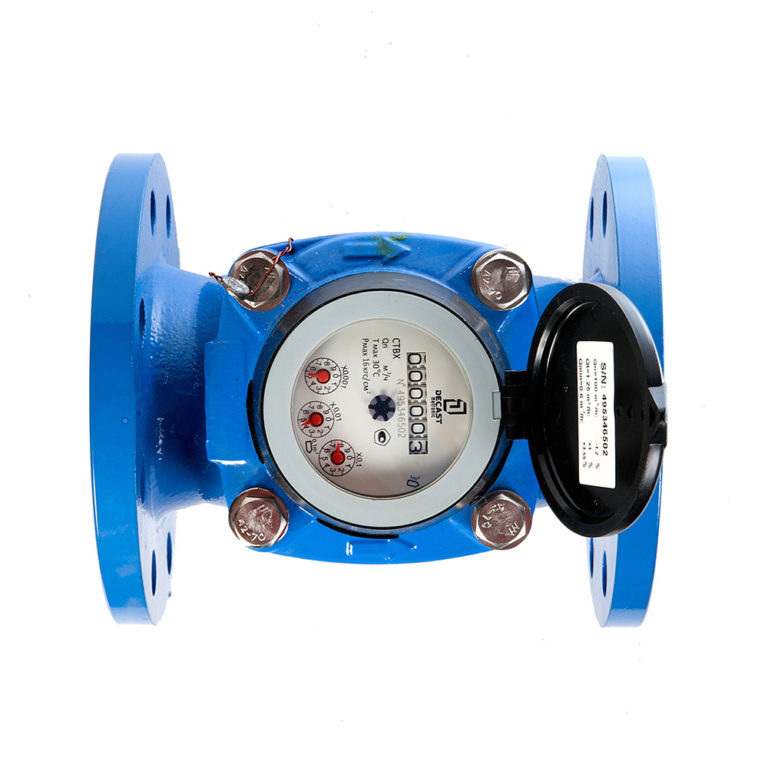

Счетчик холодной воды турбинный СТВХ "СТРИМ" метрологического класса «С» (Ду 50, 65, 80, 100, 150, 200)

• Назначение:

  • предназначен для установки в многоквартирных домах и на предприятиях с широким диапазоном расходов;
  • предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;
  • может быть установлен в помещениях с повышенной влажностью;
  • за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

  СТВХ «СТРИМ» — высокоточный прибор, отвечающий классу точности «С». Эта уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора.

  Конструктивно в счетчик СТВХ «СТРИМ» заложен большой запас по надежности. Применение математического моделирования, новейших материалов и технологий, обеспечивает бесперебойную работу счетчика в течение всего срока эксплуатации.

  Отсутствие электрических контактов и соединений делают счетчик пожара-, взрывобезопасным и энергонезависимым.

  Счетный механизм обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики СТВХ "СТРИМ" как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД. Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).
  Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. обладают более широким диапазоном расходов по сравнению с другими классами точности. Это достигается за счет высококачественной обработки внутренней поверхности корпуса и изготовления внутренних элементов счетчика из высококачественных полимеров, спроектированных таким образом, чтобы обеспечить наивысшую чувствительность.

  Варианты оснащения

  стандартное исполнение:

  • счетный механизм оснащен МИД-сенсором;
  • корпус счетного механизма подготовлен для установки МИД;
  • чугунный корпус;
  • окрашенный корпус синего цвета;
  • присоединение фланцевое;

  модификация счетчика с импульсным выходом (ДГ):

• стандартное исполнение;
• датчик герконовый.

Особенности:

• соответствует метрологическому классу С;
• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
• уникальный широкий диапазон измерений;
• надежная конструкционная защита от внешнего магнитного воздействия;
• минимальные затраты на установку и эксплуатацию;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля.

Комплектовка:

• счетчик воды;
• паспорт;
• комплект уплотнительных прокладок;
• герконовый датчик – для модификации ДГ.
