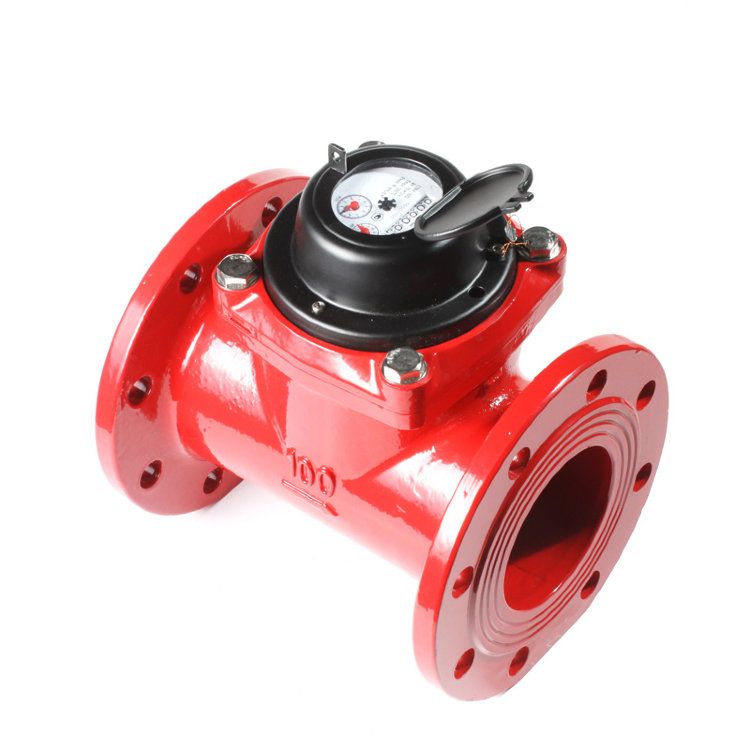

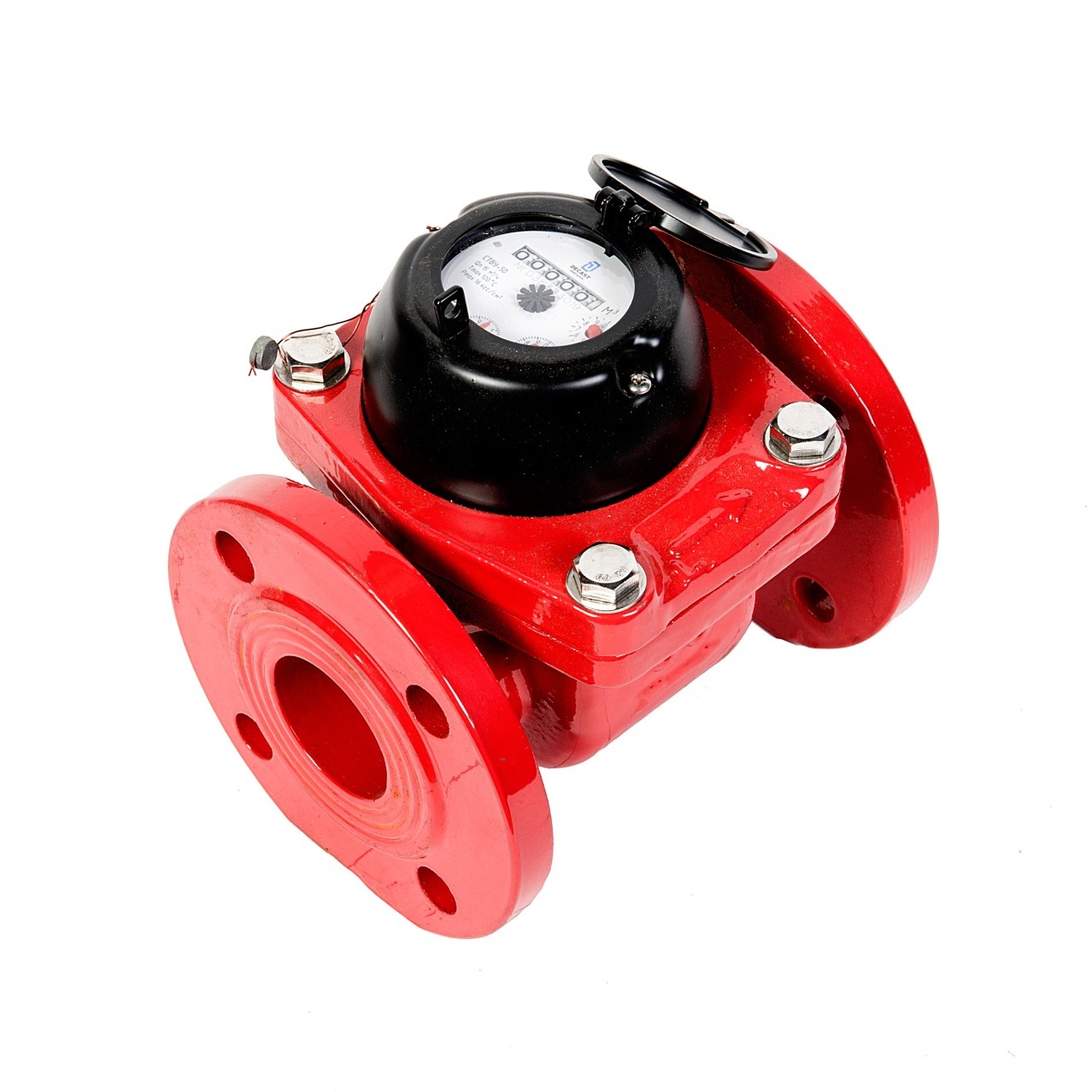

Счетчик горячей и холодной воды турбинный СТВУ (Ду 50, 65, 80, 100, 150, 200)
Назначение:
- предназначен для установки в многоквартирных домах и на предприятиях с большим расходом воды;
- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;
- могут быть установлены в помещениях с повышенной влажностью;
- счетчики горячей воды СТВУ с импульсным выходoм могут использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;
- существуют модификации с возможностью дооснащения в процессе эксплуатации герконовым датчиком или МИД;
- за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).
Высокоточный прибор за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось. Счетный механизм защищен от попадания влаги и пыли. Испытания счетчика выявили, что на протяжении срока службы он стабильно сохраняет заявленные метрологические характеристики.

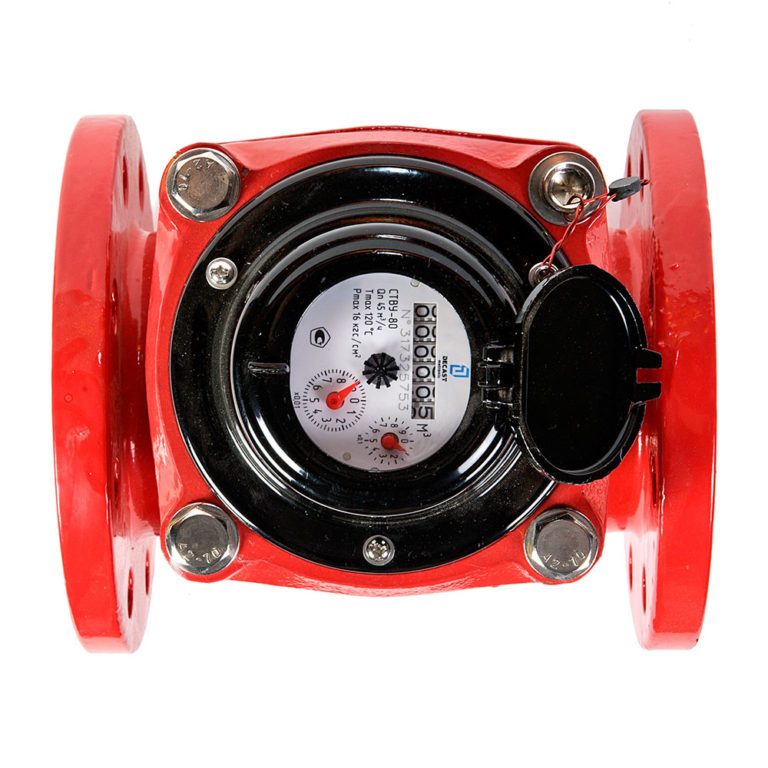

Счетный механизм обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВУ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.
Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).
Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.
Варианты оснащения
стандартное исполнение
- чугунный корпус;
- окрашенный корпус красного цвета;
- присоединение фланцевое;
модификация счетчика преподготвленный к установке МИД:
- стандартное исполнение;
- корпус счетного механизма подготовлен для установки МИД;
- счетный механизм оснащен МИД-сенсором;
модификация счетчика с импульсным выходом (ДГ):
- стандартное исполнение;
- датчик герконовый;
модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной (см. таблицу
Особенности:
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68 (опционально, уточните наличие у вашего менеджера во время заказа);
- выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной;
- надежная конструкционная защита от внешнего магнитного воздействия;
- минимальные затраты на установку и эксплуатацию;
- не требует прокладки электрических сетей – счетчик независим от источников питания;
- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля.
Комплектовка:
- счетчик воды;
- паспорт;
- комплект уплотнительных прокладок;
- герконовый датчик – для модификации ДГ.
Характеристики
| Наименование параметра | Значение параметра | |||||
| Диаметр условный, мм | 50 | 65 | 80 | 100 | 150 | 200 |
| Расход воды, м3/ч: | ||||||
| - минимальный qmin | 0,6 | 1 | 1,4 | 2 | 4,5 | 8 |
| - переходный qt | 1,6 | 2 | 3,2 | 4,8 | 12 | 20 |
| - номинальный qn | 15 | 25 | 45 | 70 | 150 | 300 |
| - максимальный qmax | 30 | 50 | 90 | 140 | 300 | 600 |
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: |
||||||
| в диапазоне расходов от qmin до qt, | ±5 | |||||
| от qt до qmax, включительно | ±3 | |||||
| Порог чувствительности, м3/ч, не более | 0,4 | 0,6 | 0,75 | 0,9 | 1,3 | 3 |
| Максимальный объем воды м3, измеренный за | ||||||
| - сутки | 370 | 900 | 1650 | 2900 | 5700 | 8000 |
| - месяц | 11000 | 18000 | 33000 | 58000 | 114000 | 160000 |
| Номинальное давление, МПа | 1,6 | |||||
| Потеря давления на qmax, МПа, не более | 0,1 | |||||
| Диапазон температур измеряемой среды, °С: | от 5 до 120 | |||||
| Емкость индикаторного устройства, м3 | 999999 (9999999) * | |||||
| Минимальная цена деления счётного механизма, м3 | 0,01 | 0,1 | ||||
| *По спец. заказу. | ||||||
Современные разработки в области теплотехники поражают функциональными возможностями и рабочим ресурсом. СТВУ (Ду 50, 65, 80, 100, 150, 200) - счетчик турбинный холодной и горячей воды и другие приборы из нашей номенклатуры — в числе лучших по этим параметрам. Высококлассные комплектующие, тщательная проработка конструкции с оптимизацией массогабаритных характеристик и повышенная надежность делают их идеальным выбором для любых условий эксплуатации. Они сохраняют минимальную погрешность в широком диапазоне температур окружающей среды и неприхотливы в плане обслуживания (не нуждаются в частой сложной наладке).
