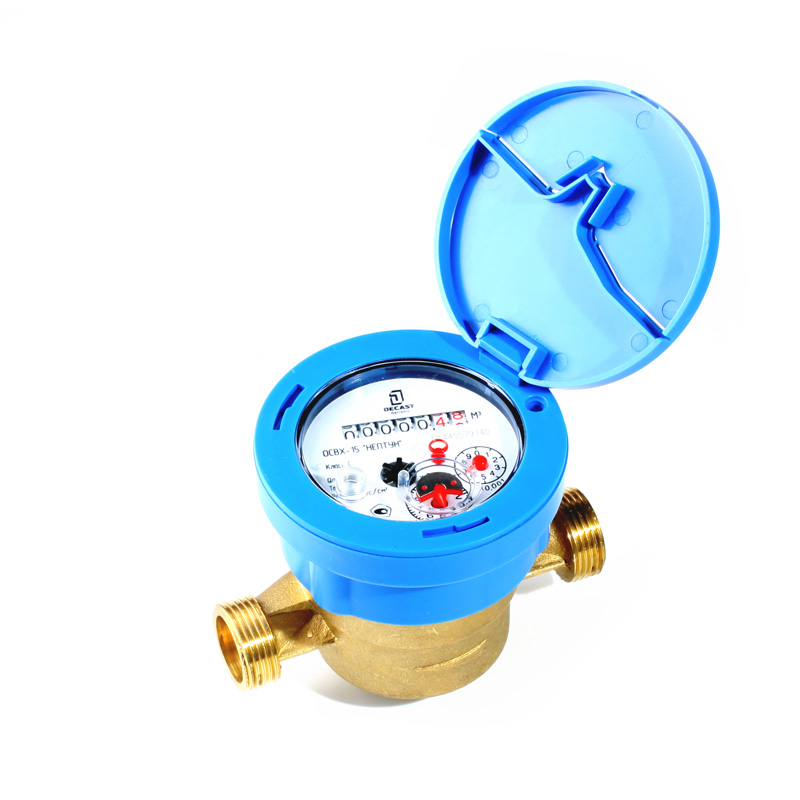

Счетчик холодной воды крыльчатый одноструйный метрологического класса С 3 ОСВХ «НЕПТУН» (Ду 15, 20)

Назначение:

• Счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;
• Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;
• За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

ОСВХ «НЕПТУН» (Ду 15,20) класс С — высокоточный прибор, отвечающий классу точности С. Эта уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора.

Счетчик воды надежно защищен от магнитного воздействия с помощью использования специальных магнитных экранов.

Конструктивно в счетчик заложен большой запас надежности. Применение математического моделирования, новейших материалов и технологий, обеспечивает бесперебойную работу счетчика в течение всего срока эксплуатации и позволяет снизить неучтенный объем воды.

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 7 барабанчиков с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика), что позволяет быстро дооснастить прибор цифровым модулем МИД.
Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Варианты оснащения

стандартное исполнение:

• латунный корпус;
• резьбовое соединение;
• счетный механизм оснащен МИД-сенсором;
• корпус счетного механизма подготовлен для установки МИД;
• набор монтажных частей и прокладок в комплекте;

модификация счетчика с импульсным выходом (ДГ):

• • стандартное исполнение;
  • датчик герконовый.

Особенности:

• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ ;
• соответствует метрологическому классу С;
• уникальный широкий диапазон измерений;
• надежная конструкционная защита от внешнего магнитного воздействия;
• не требует прокладки электрических сетей-счетчик независим от источников питания;
• минимальные затраты на установку и эксплуатацию;
• полностью соответствует ГОСТ Р 50193;
• высокая перегрузочная способность по расходу и давлению;
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
• малая потеря давления;
• минимальные затраты на установку и эксплуатацию;
• комплект монтажных частей обеспечивает необходимую длину прямых участков;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют срок службы в течении 12 лет.

Характеристики
