Термометр БТ серии 211 биметаллический общетехнический осевой

Термометры биметаллические осевые типа БТ серии 211 предназначены для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции.

Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус термометра БТ серии 211 изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали (в стандартной поставке гильза - латунная).

Область применения:

Системы кондиционирования, теплоснабжение, водоснабжение.

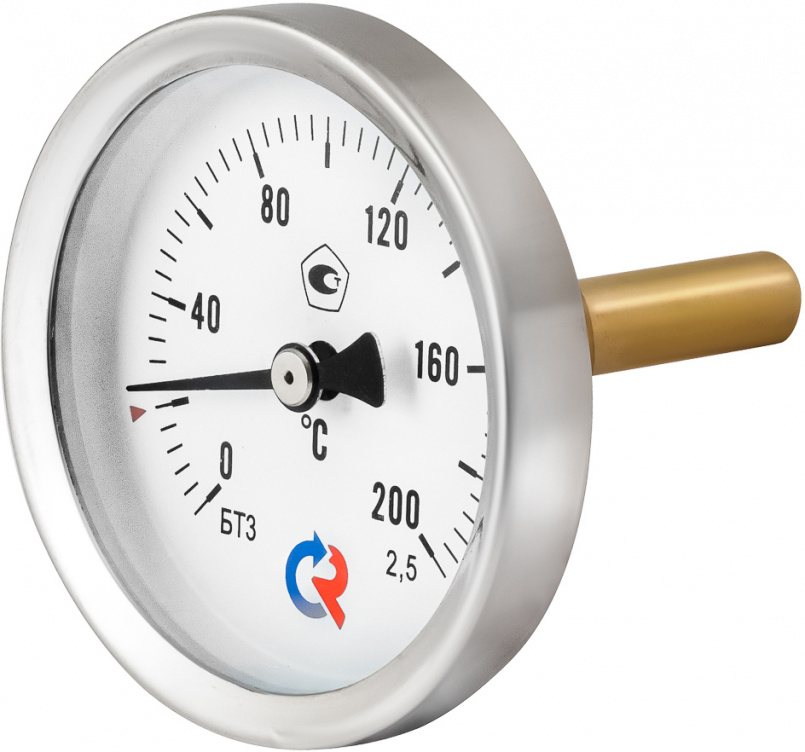

БТ-31.211

БТ-41.211

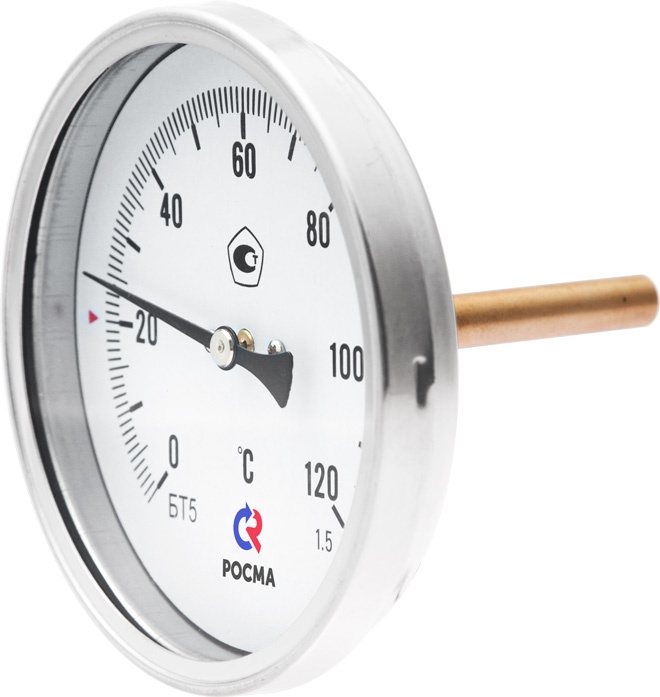

БТ-51.211

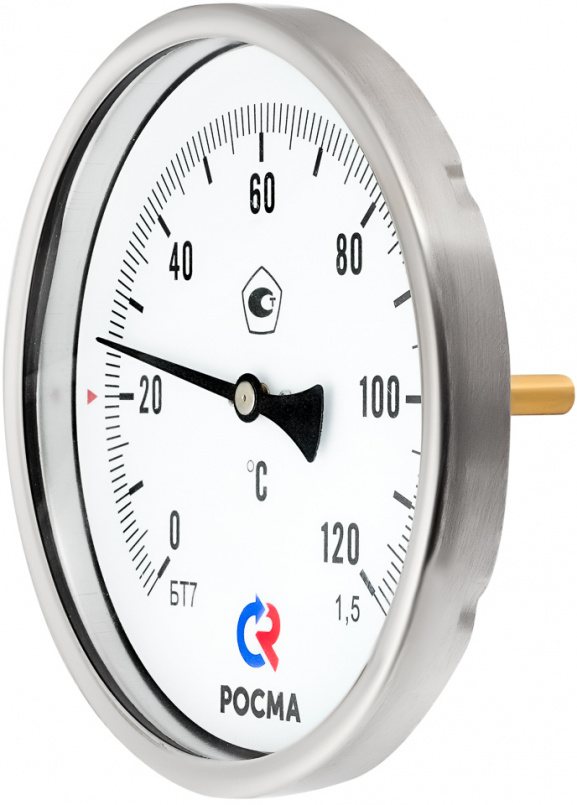

БТ-71.211

В стандартной поставке - латунная гильза	Нержавеющая гильза (сталь 08Х18Н10; для агрессивных сред)

Технические данные:

Стандарт: ТУ 4211-001-4719015564-2008

Диаметр корпуса: 63, 80, 100, 150 мм

Класс точности:
• Ø80, 100, 150: 1,5
• Ø63: 2,5

Диапазон показаний температур:
• −40…+60 °С • 0…+60 °С
• 0…+100 °С    • 0…+120 °С
• 0…+160 °С    • 0…+200 °С
• 0…+250 °С    • 0…+300 °С
• 0…+350 °С    • 0…+450 °С*

Рабочая температура:
• Окружающая среда: −10…+60 °C

Длина погружной части, мм:
• 46 (кроме Ø150 или t°=0…+60 или 0…350 / 450 °C для Ø80 и 100);
• 64; 100; 150; 200; 250 (кроме Ø63);
• 300 (только для Ø100)

Чувствительный элемент: Биметаллическая спираль

Шток: Нержавеющая сталь 08X18Н10

Корпус: IP43, коррозионностойкая сталь 12Х15Г9НД

Кольцо: Коррозионностойкая сталь 12Х15Г9НД
• Ø80, 100, 150 - байонетное
• Ø63 - запрессованное

Циферблат: Алюминий, шкала черная на белом фоне

Стекло: Минеральное стекло

Резьба присоединения (на гильзе): G½ или M20×1,5

Рабочее давление (на гильзе):
• 10 МПа (латунная гильза с длиной погружной части до 100 мм)
• 2,5 МПа (латунная гильза с длиной погружной части более 100 мм)
• 25 МПа (гильза из нержавеющей стали 08Х18Н10)

Регулировка: На штоке (для Ø63) или на корпусе с тыльной стороны

Дополнительная опция: Латунный фланец

Межповерочный интервал:
• 3 года - при диапазоне измерений +20…+100 °С, +20…+140 °С
• 2 года - для всех остальных диапазонов

Монтаж:

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра. При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы. Резьбовые соединения уплотняются лентой ФУМ (при температуре измеряемой среды до +200°С); жгутом ФУМ (при температуре измеряемой среды до +250°С); льняной подмоткой (при температуре измеряемой среды свыше +250°С).
