Резьбы стальные
Резьбы, также как и сгоны, изготавливаются следующим методом: берется труба нужного диаметра, затем от нее отрезается отрезок нужной длины и на специальном оборудовании с одной стороны данного отрезка нарезается наружная резьба определенной длины. Основное отличие резьбы от сгона заключается в том, что у сгона резьба нарезана с двух сторон, а у резьбы с одной, т.к. другой стороной резьба приваривается к трубе. Резьбы используются для соединения водогазопроводных труб, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.). На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят резьбы:

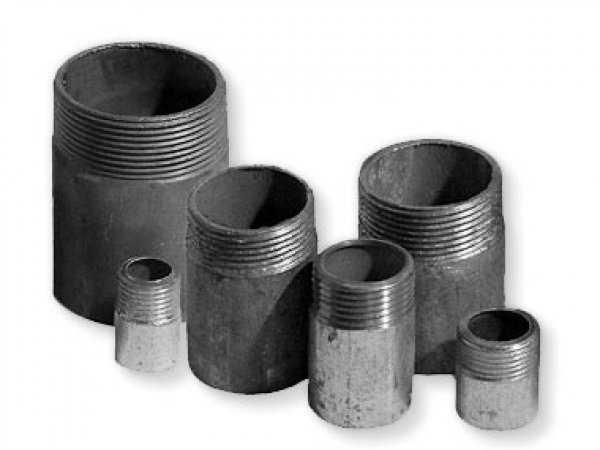

Резьбы:

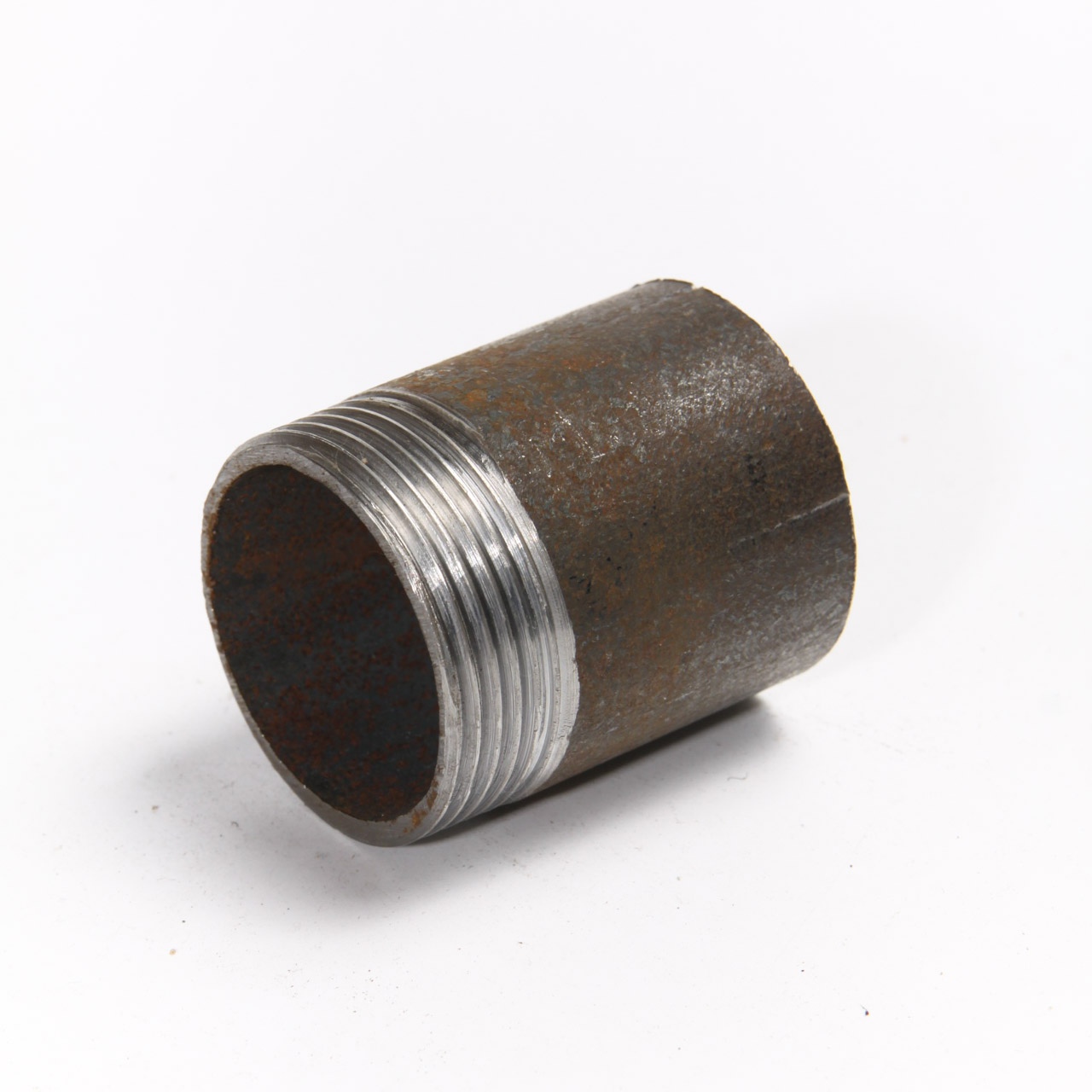

Как видно из схематичного изображения, приведенного выше, резьбы представляют из себя деталь цилиндрической формы, с наружной резьбой, нарезанной с одной стороны. Резьба у резьб нарезается на токарном станке с помощью резца. Резьбы используются с применением уплотнителя, при температуре среды не выше 175°С и давлении не выше 1,6 МПа. Резьбы изготавливаются по ГОСТ 8969-75 и могут быть изготовлены всего в одном исполнении. На рисунке, приведенном ниже, Вы можете посмотреть, как схематично выглядит данное исполнение:

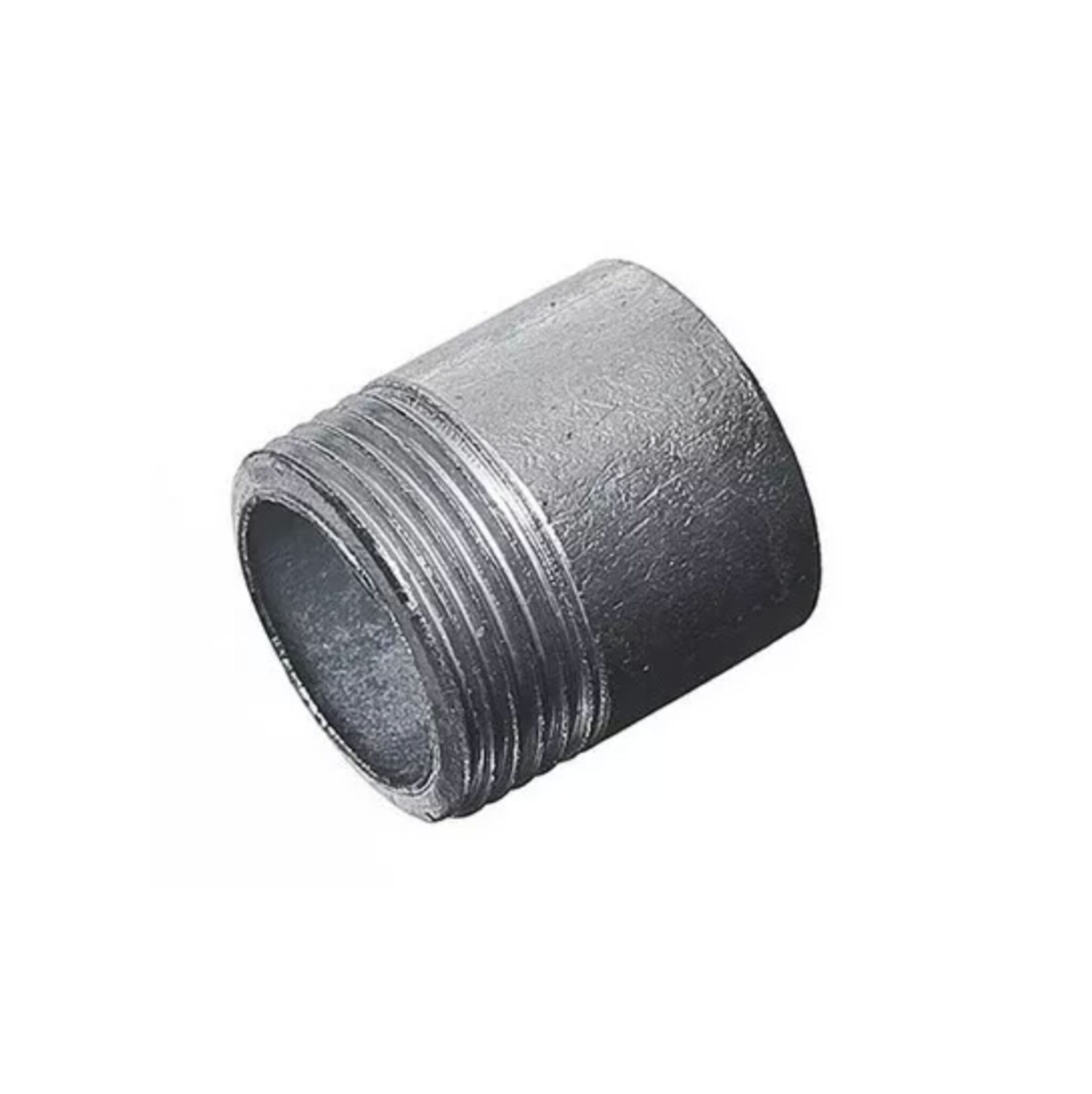

Резьбы по ГОСТ 8969-75 могут быть изготовлены из стали, с оцинкованным покрытием (оцинкованные резьбы) или без покрытия. Диаметр резьб по ГОСТ 8969-75 варьируется от Ду 15мм до Ду 50мм. В нижеприведенной таблице вы можете посмотреть параметры стальных резьб, изготовленных по ГОСТ 8969-75:
| Условный проход Dу, мм | Резьба d | Длина, L, мм | Длина резьбы, мм | Масса без покрытия, кг |
|---|---|---|---|---|
| 15 | 1/2" трубы | 60 | 9 | 0,07 |
| 20 | 3/4" трубы | 60 | 10,5 | 0,075 |
| 25 | 1" трубы | 60 | 11 | 0,14 |
| 32 | 1 1/4" трубы | 70 | 13 | 0,19 |
| 40 | 1 1/2" трубы | 70 | 15 | 0,27 |
| 50 | 2" трубы | 80 | 17 | 0,38 |
Ниже приведен пример условного обозначения резьб по ГОСТ 8969-75:
Резьба 32 ГОСТ 8969-75
Резьба 50-Ц ГОСТ 8969-75
