Сгоны стальные

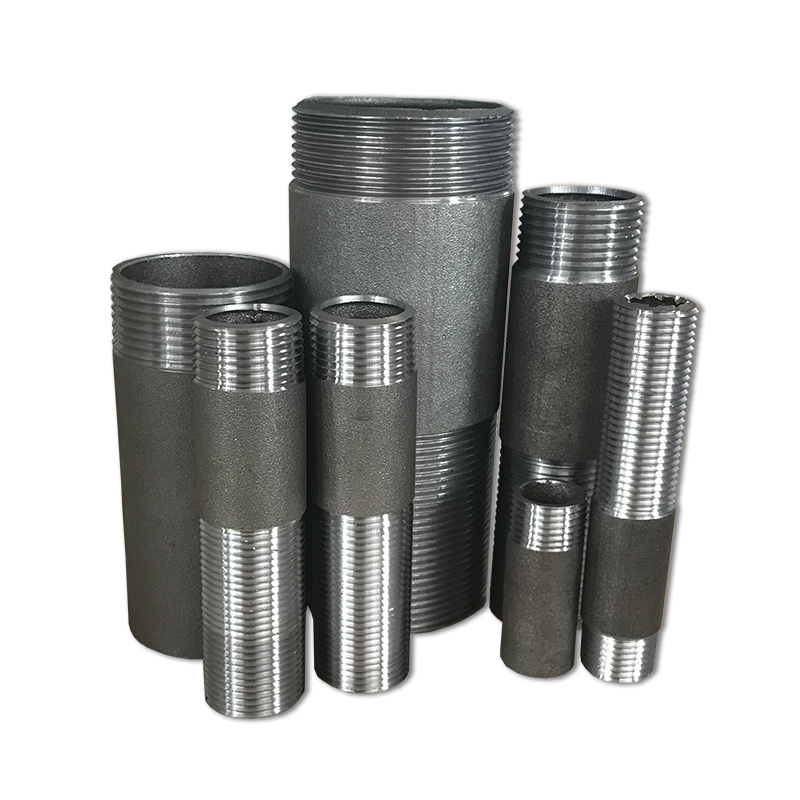

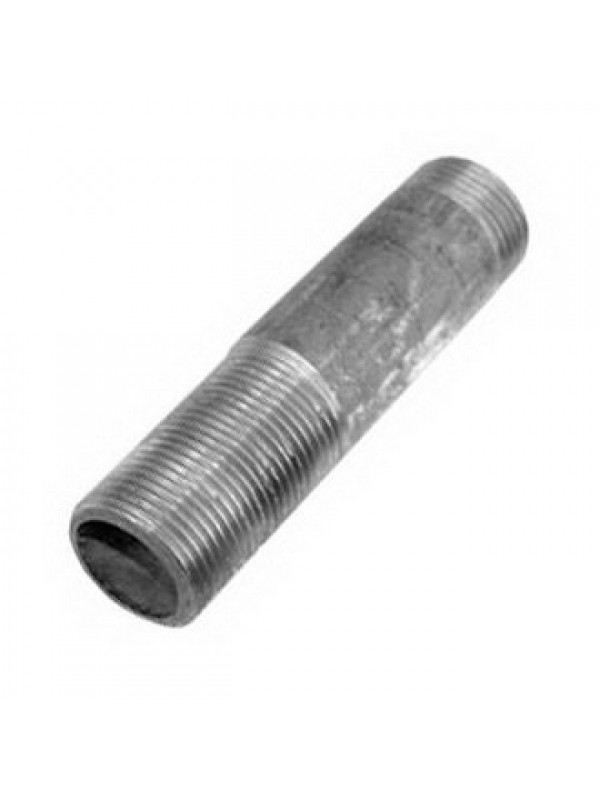

Сгоны, как правило, изготавливаются следующим методом: берется труба нужного диаметра, затем от нее отрезается отрезок нужной длины и на специальном оборудовании с двух сторон данного отрезка нарезается наружная резьба определенной длины, причем длина резьбы с одной стороны сгона меньше, чем длина резьбы с другой стороны. Сгоны используются для соединения водогазопроводных труб, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.). На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят сгоны:
Сгоны:

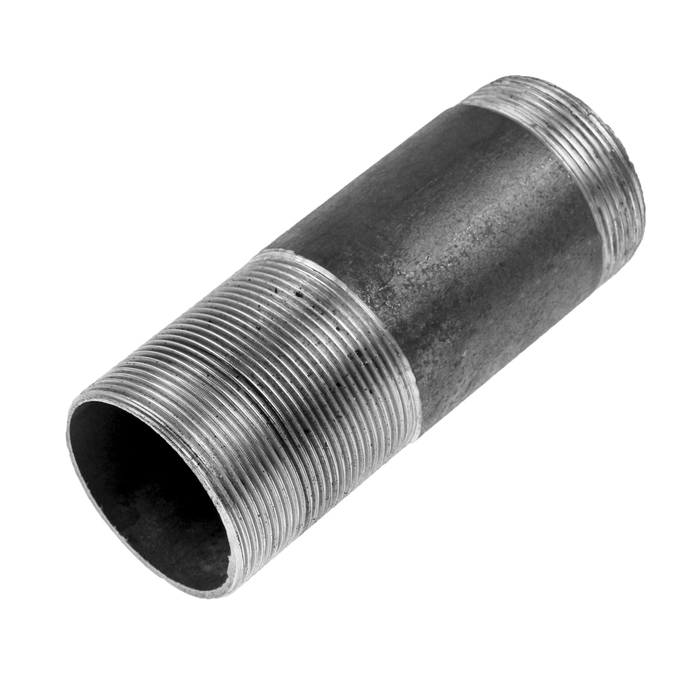

Как видно из схематичного изображения, приведенного выше, сгоны представляют из себя деталь цилиндрической формы, с наружной резьбой, нарезанной с обеих сторон. Резьба у сгонов нарезается на токарном станке с помощью резца. Сгоны используются с применением уплотнителя, при температуре среды не выше 175°С и давлении не выше 1,6 МПа. Сгоны изготавливаются по ГОСТ 8969-75 и могут быть изготовлены всего в одном исполнении. На рисунке, приведенном ниже, Вы можете посмотреть, как схематично выглядит данное исполнение:
Сгоны по ГОСТ 8969-75 могут быть изготовлены из стали, с оцинкованным покрытием (оцинкованные сгоны) или без покрытия. Диаметр сгонов по ГОСТ 8969-75 варьируется от Ду 8мм до Ду80мм. В нижеприведенной таблице вы можете посмотреть параметры стальных сгонов, изготовленных по ГОСТ 8969-75:
| Условный проход Dу, мм | Резьба d | l | l1 | L | Масса без покрытия, кг | |
|---|---|---|---|---|---|---|
| но- мин. |
пред. откл. |
|||||
| мм | ||||||
| 8 | 1/4" трубы | 7,0 | 38 | +5 | 80 | 0,04 |
| 10 | 3/8" трубы | 8,0 | 42 | 90 | 0,062 | |
| 15 | 1/2" трубы | 9,0 | 40 | 110 | 0,094 | |
| 20 | 3/4" трубы | 10,5 | 45 | 110 | 0,134 | |
| 25 | 1” трубы | 11,0 | 50 | 130 | 0,243 | |
| 32 | 1 1/4" трубы | 13,0 | 55 | 130 | 0,336 | |
| 40 | 1 1/2" трубы | 15,0 | 60 | 150 | 0,463 | |
| 50 | 2" трубы | 17,0 | 65 | 150 | 0,608 | |
| (65) | 2 1/2" трубы | 19,5 | 75 | 170 | 1,027 | |
| (80) | 3" трубы | 22,0 | 85 | 180 | 1,229 | |
Ниже приведен пример условного обозначения сгонов по ГОСТ 8969-75:
Сгон 40 ГОСТ 8969-75
Сгон 80-Ц ГОСТ 8969-75
